剪叉式伸缩联动机械结构设计

该剪叉式伸缩联动结构是工业传动领域常见的运动执行组件，核心应用覆盖轻载升降作业台、小型物料推送装置、可调距工装夹具、自动化产线位移调节模块等场景，可在有限安装空间内实现稳定的直线往复伸缩动作，适配小载荷、短行程的精准位移调节需求，相比齿轮齿条、丝杠传动等结构，具备结构紧凑、折叠后占用空间小、传动比稳定、维护成本低的优势，在轻工装配、电子制造、小型仓储设备中应用广泛。

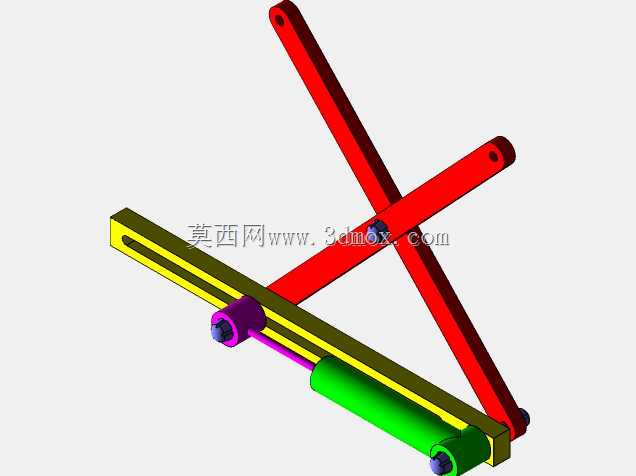

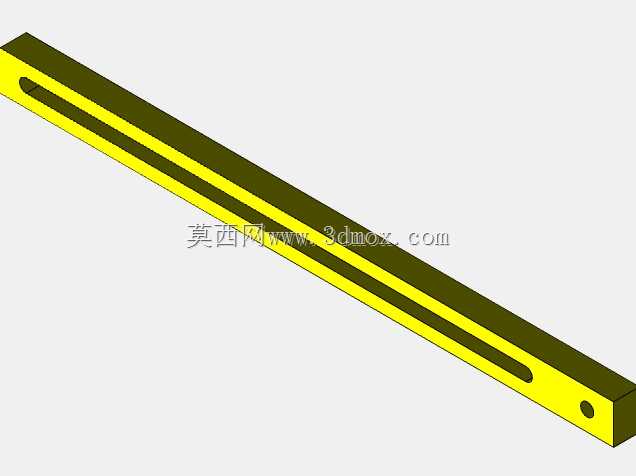

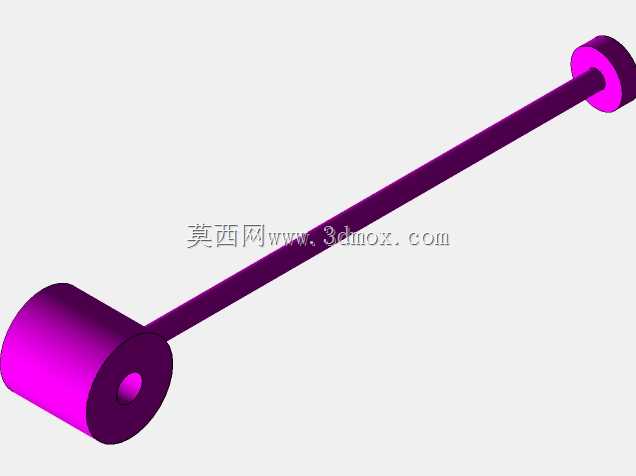

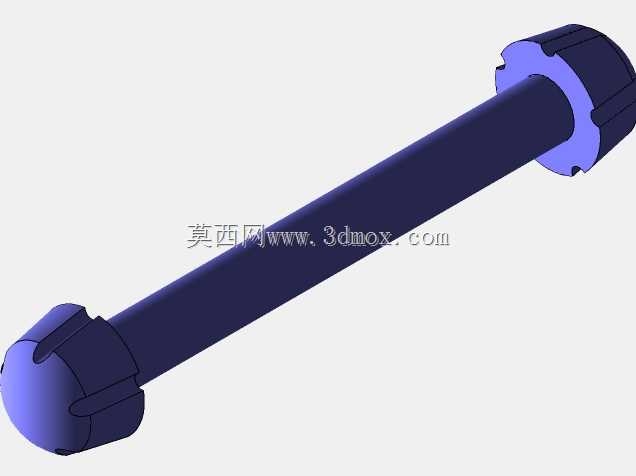

从功能特性来看，该结构通过两组交叉铰接的红色连杆作为核心传力骨架，交叉点采用销轴铰接实现连杆的相对转动，连杆端部与橄榄绿色的滑移导轨槽配合，其中一端铰接固定在导轨端部，另一端通过紫色滑移座嵌入导轨滑槽内，可沿导轨长度方向顺畅滑动，配合绿色的直线驱动套筒组件，将驱动端的直线推力转化为剪叉连杆的开合动作，最终实现末端的伸缩位移输出。结构整体采用固体金属材料制作，各铰接点均配置耐磨轴套与锁紧端盖，可有效降低往复运动过程中的铰接磨损，延长结构使用寿命，滑移座与导轨槽之间采用间隙配合设计，预留合理的运动公差，避免运动过程中出现卡滞、别劲的问题，同时导轨槽的长度可根据实际行程需求灵活调整，适配不同的伸缩行程要求。

设计过程中，首先根据目标行程与安装空间约束，确定剪叉连杆的长度与铰接点位置，通过运动学仿真验证连杆开合过程中的运动轨迹，确保伸缩过程中无运动干涉，同时校核各连杆的抗弯强度与铰接点的剪切应力，保证额定载荷下结构无明显形变。安装边界方面，该结构折叠状态下整体厚度仅为单根连杆的厚度尺寸，伸展后最大行程可达到单根连杆长度的1.4倍左右，导轨端部预留标准化安装孔位，可直接通过螺栓固定在设备安装基座上，驱动端可适配电动推杆、小型气缸等多种直线驱动元件，无需额外定制转接件，具备较强的通用性与适配性，可快速集成到各类需要直线伸缩调节的设备中。
