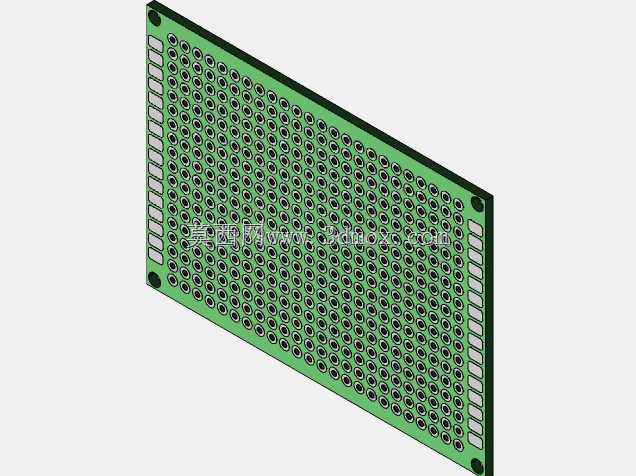

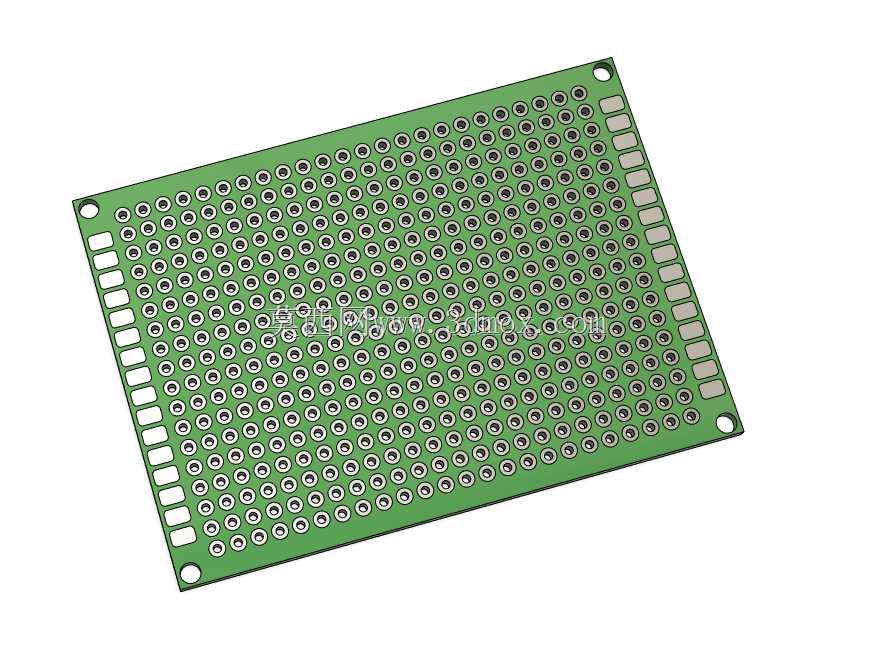

50×70mm规格万用多孔实验电路板

项目分类:通用机械零部件 发布时间:2021-04-09 ID:134954
  • 50×70mm规格万用多孔实验电路板
  • 50×70mm规格万用多孔实验电路板

这款50×70mm规格的多孔实验电路板,是电子电路研发、教学实验、小批量原型验证场景中极为常用的基础焊接载体,广泛适用于高校电子信息类专业课程实验、电子爱好者DIY创作、企业研发部门前期电路功能验证、小型电子装置快速打样等场景,能够有效降低定制PCB的前期试错成本,缩短原型搭建周期,是电子研发与教学领域不可或缺的基础工装载体。从实际用途来看,该板可承载各类直插式电子元器件,包括电阻、电容、二极管、三极管、直插芯片、接线端子等,使用者可根据自身电路设计需求,在板上灵活完成元器件排布与焊接,无需提前定制专用印刷电路板,尤其适合电路方案反复调整的研发阶段,也适合入门学习者练习焊接技能、验证基础电路原理。在功能特性上,板体采用标准环氧玻纤基材制作,具备良好的绝缘性能与机械强度,耐高温焊接温度,不易在焊接过程中出现基材变形、铜箔脱落的问题;板面按标准间距排布金属化通孔,孔位间距符合通用直插元器件引脚间距规范,能够适配绝大多数常规直插电子元件的安装需求;板体四侧预留了连续的条形焊盘,可作为电源、信号的公共接线端,方便多线路并行连接;四个边角位置预留了固定安装孔,可配合铜柱、螺丝将整板固定在设备外壳、实验台架上,避免使用过程中板体移位造成线路脱焊。从设计思路来看,这款万用板采用了通用化、标准化的设计逻辑,没有预设固定的电路走线,完全保留布线自由度,让使用者可以根据任意电路拓扑完成连线;孔位排布采用均匀矩阵布局,兼顾了密集元器件安装与大尺寸元件的排布空间,边缘条形焊盘的设计专门针对电源总线、公共接地端的布线需求做了优化,减少跨区域飞线的杂乱问题;边角安装孔的位置避开了核心孔位区域,不会占用元器件安装空间,同时保证固定后板体受力均匀,长期使用不易出现弯折变形。在外形尺寸与安装边界上,板体整体外形为规整矩形,长宽尺寸严格控制为50mm×70mm,厚度符合常规薄型PCB的通用厚度,能够适配多数小型电子设备的内部安装空间;边角安装孔的中心距板边距离符合小型电路板的通用固定规范,可匹配市面上常见的M3规格固定铜柱,安装后板体与安装面之间可预留足够间隙,避免板底焊点与安装面接触造成短路;板体边缘做了轻微圆角处理,避免使用过程中锐边划伤操作人员,也能减少板角受碰撞后出现基材崩裂的概率。
