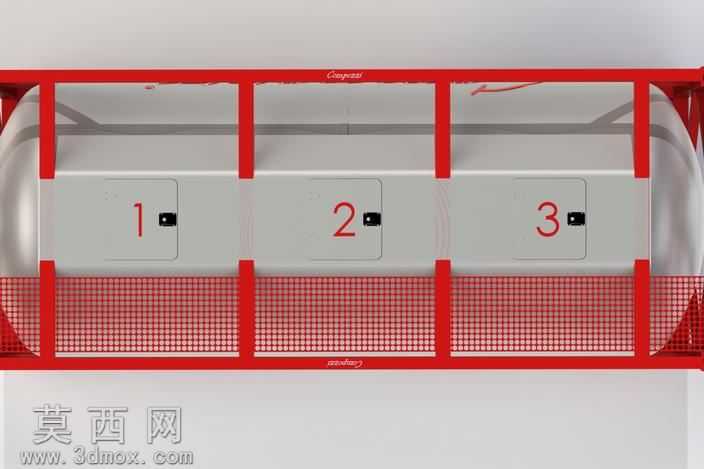

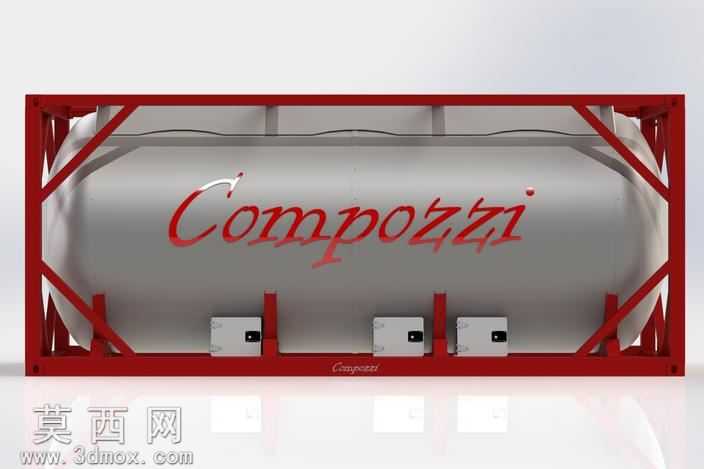

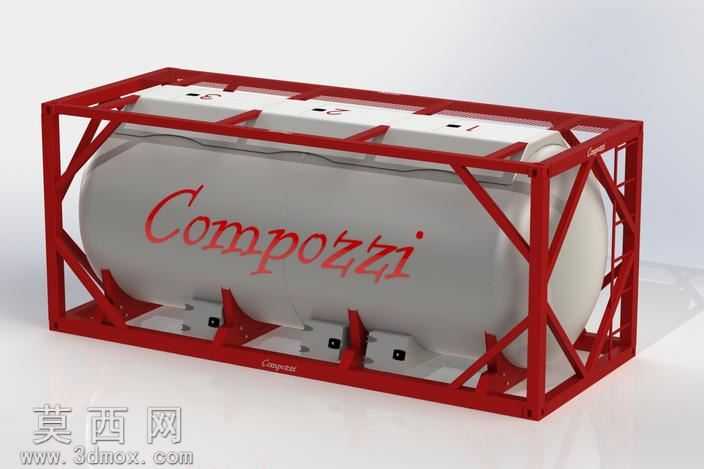

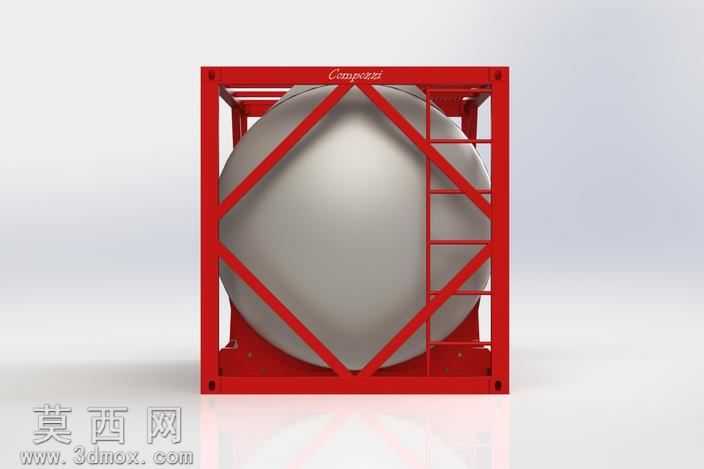

20英尺玻璃钢罐式集装箱三维设计作品

本作品为20英尺规格罐式集装箱的三维建模设计成果，建模阶段严格遵循国际标准集装箱的尺寸规范与罐式储运设备的结构要求开展。建模过程中首先搭建外部承载框架，采用矩形截面型材搭建符合角件定位标准的笼式支撑结构，对角部连接节点、斜向支撑筋的排布做了精准还原，确保框架结构的力学承载逻辑与实物一致，所有型材的拼接位置、焊缝预留区域都做了细节刻画，避免出现结构穿模、比例失调的问题。罐体部分采用回转体建模方式完成主体曲面构建，针对玻璃钢材质罐体的壁厚、两端封头的弧度做了参数化设置，罐体底部的鞍式支撑座与外部框架做了精准的配合约束，支撑座上的固定孔位、防滑垫块结构都逐一还原，保证罐体与框架的装配关系完全符合实际产品的安装逻辑。罐体顶部的人孔、阀门接口、液位检测装置等附属部件也按照实物比例完成建模，每个接口的法兰结构、密封面细节都做了细化处理，避免出现部件缺失的问题。材质与渲染阶段，外部框架采用工业防锈红的金属漆材质，调整了材质的粗糙度与金属度参数，还原钢材喷涂后的哑光质感，同时在框架边角位置添加轻微的磨损做旧效果，提升模型的真实感；罐体部分采用玻璃钢特有的半哑光浅灰色材质，表面添加细腻的材质纹理，还原玻璃钢材质的特殊质感，罐体表面的标识采用贴图方式呈现，调整贴图的凹凸参数模拟丝网印刷的触感。渲染阶段采用工作室三点布光方案，主光源从侧上方打亮模型主体，辅光源补全暗部细节避免出现死黑区域，添加环境反射贴图提升金属与玻璃钢材质的反光真实感，最终渲染效果清晰呈现罐式集装箱的整体结构与材质特征。设计过程中重点平衡了模型的细节度与文件体量，在保证关键结构完整还原的前提下，对非核心的微小部件做了合理的面数优化，既满足结构展示的需求，也适配后续的装配校验、方案展示等使用场景，整体模型的装配层级清晰，框架、罐体、附属部件分别独立成组，方便后续的编辑调整。
