三十立方三轴半挂液态介质运输罐车结构

　　在液态散料公路转运场景里，罐式半挂是中长途干线运输的核心载具，这款30立方容量的罐式半挂，主要适配常温常压液态介质的公路配送，覆盖工业供水、非危化液态原料、民用净水等多类运输需求，相比栏板、厢式半挂，罐体的密封结构能避免运输途中的介质洒漏、外界杂质混入，同时圆柱卧式罐体的受力特性更适配公路行驶的交变载荷，减少长期使用后的结构变形风险。从结构设计逻辑来看，这款半挂采用三轴空气悬架承载布局，三轴排布能均匀分摊罐体满载时的轴荷，满足公路货运的轴荷限值要求，避免单轴载荷超标导致的轮胎异常磨损、路面损伤问题，同时底盘尾部设置了可收放的支撑支腿，在与牵引车头分离停放时，支腿落地能承担半挂前端的载荷，保证静置状态下的结构稳定，不会出现前倾、

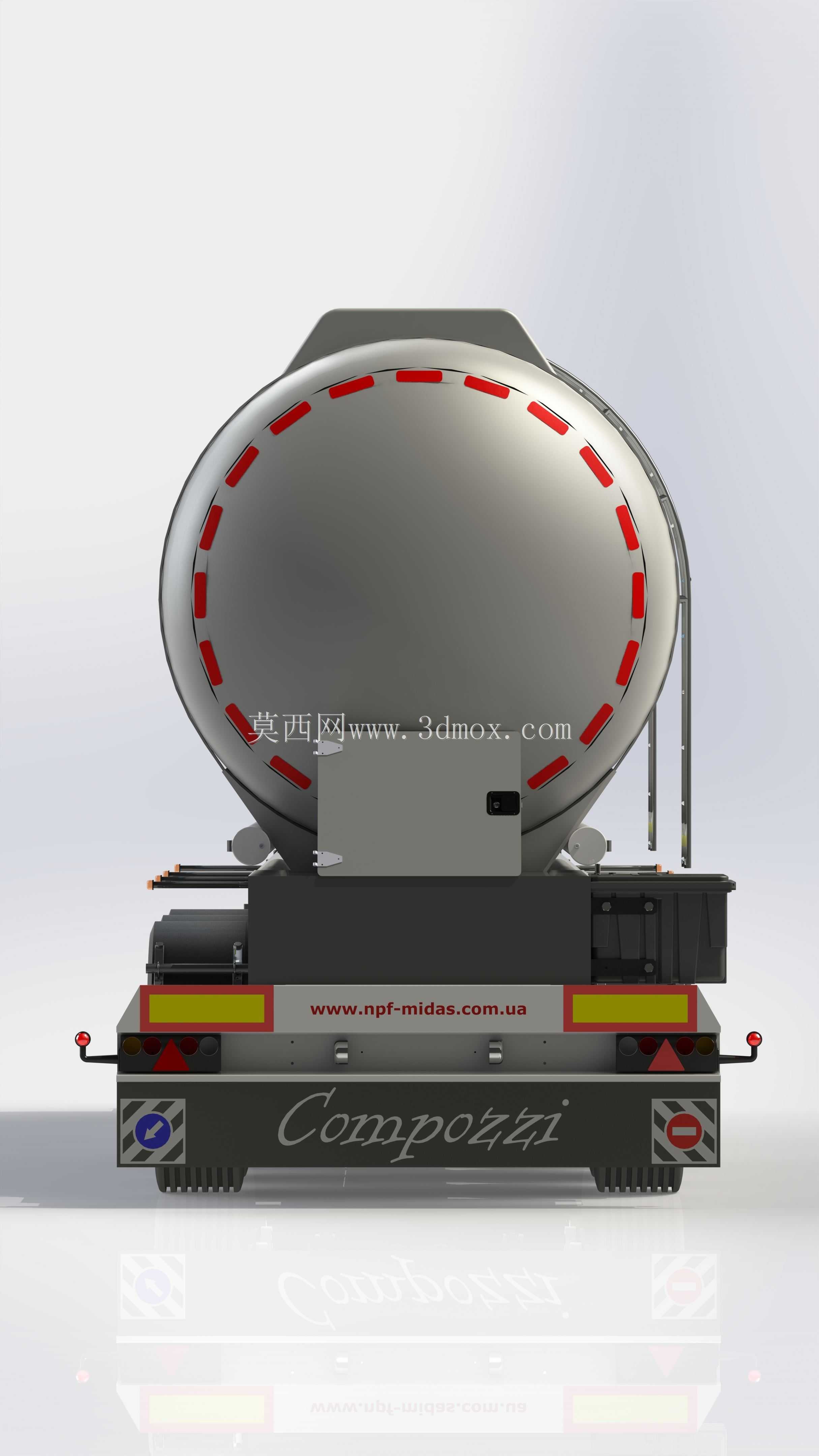

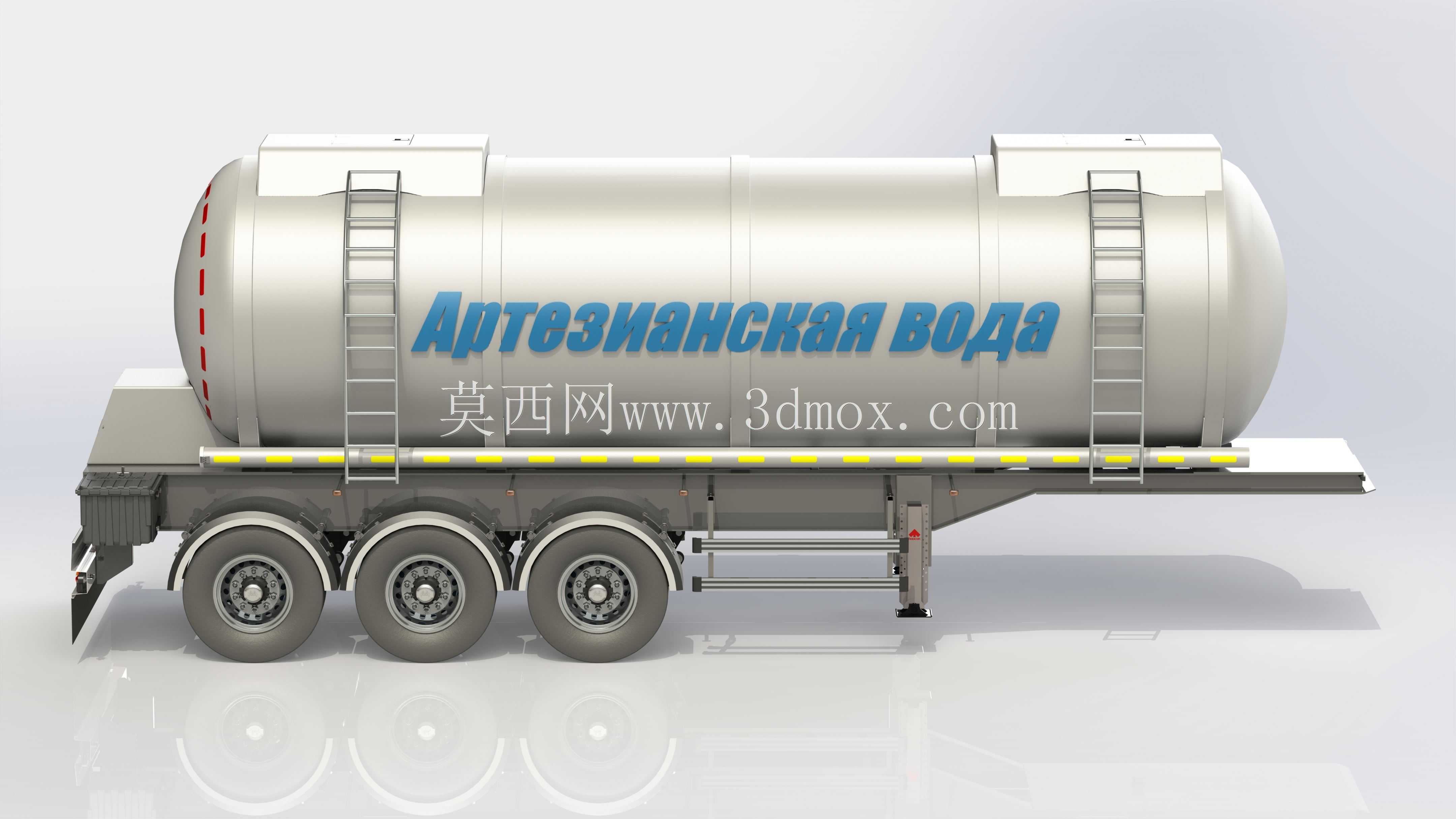

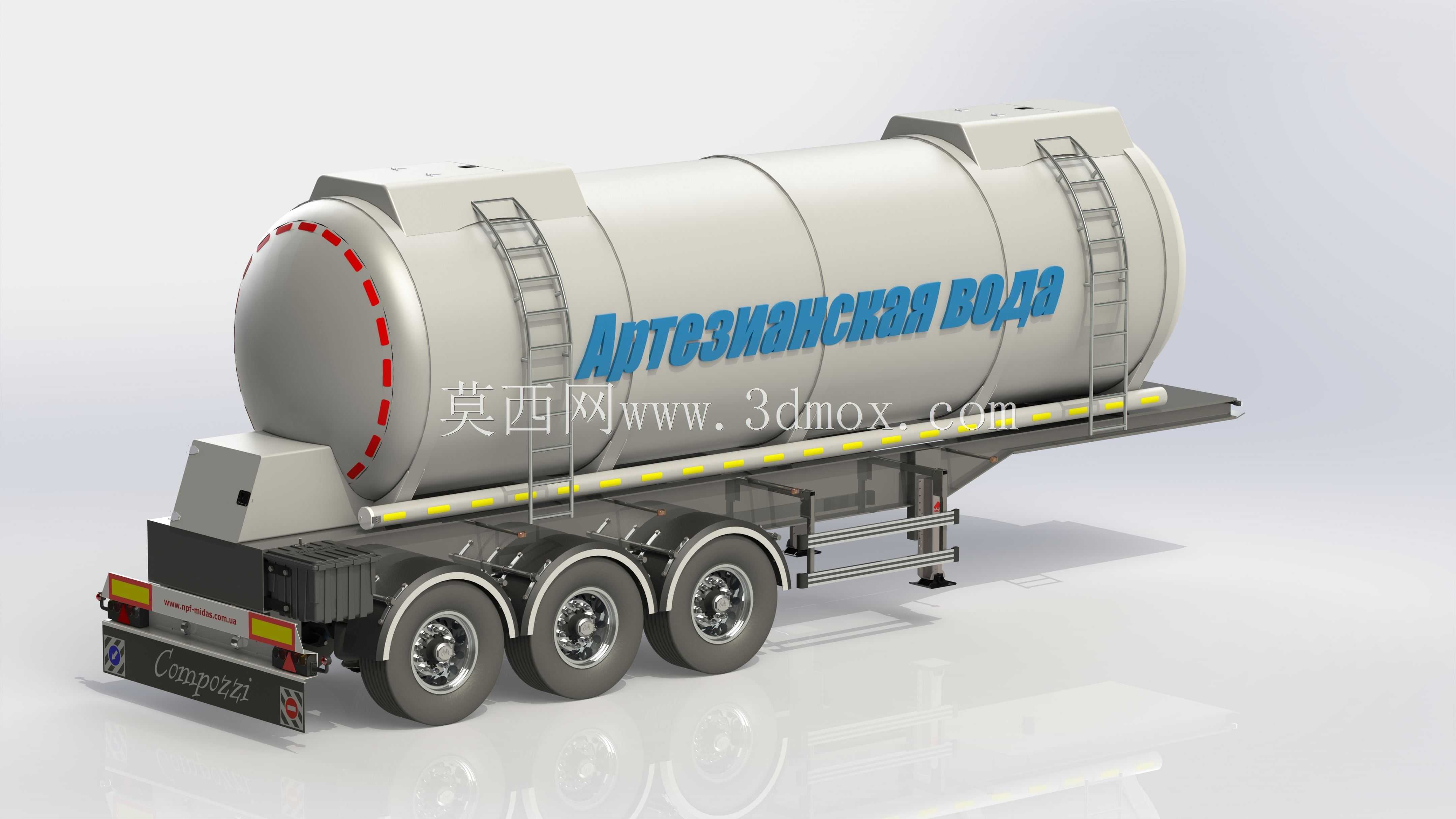

　　侧翻风险。罐体部分采用标准卧式圆柱封头结构，两端采用标准椭圆封头，相比平封头能更好承受内部介质的静压力，封头边缘的红色标识圈是结构应力集中区的标记，在建模时特意做了细节还原，对应实际生产中该区域需要做加厚焊接、探伤检测的工艺要求；罐体侧面设置了上下两组爬梯，分别对应罐体顶部的人孔、操作平台区域，方便运维人员登顶开展介质装卸、罐体检修、密封件更换作业，爬梯的踏步采用防滑镂空结构，避免雨天、凝露天气下人员攀爬打滑。罐体侧面下方沿底盘纵梁方向布置了防护栏，防护栏上贴有黄黑相间的反光标识，既可以避免行驶过程中非机动车、行人卷入车底，也能在低速剐蹭时保护罐体底部的管路、阀门结构，不会直接磕碰罐体本体造成泄漏。底盘尾部设置了集成式尾灯、

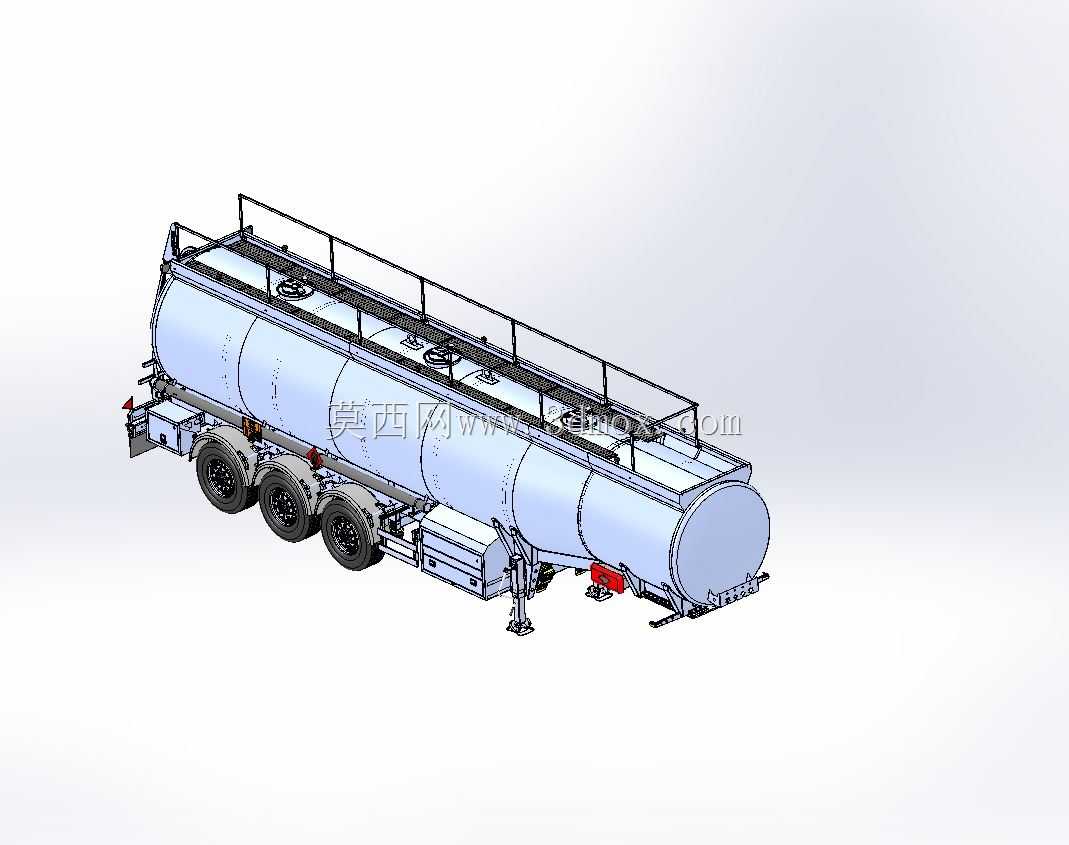

　　牌照安装位与防钻保险杠，防钻保险杠的离地高度符合道路安全规范，能在后方小轿车追尾时避免车辆直接钻入半挂底部，降低事故伤亡风险。建模过程中，罐体与底盘的连接支座做了细节还原，支座采用多组螺栓连接的V型支撑结构，能在车辆转弯、颠簸时释放罐体与底盘之间的微小形变应力，避免硬连接导致的焊缝开裂；罐体顶部预留了人孔、呼吸阀、装卸料口的安装位，对应实际使用中介质灌装、罐内压力平衡、卸料作业的功能需求，人孔周边设置了防滑操作平台，方便人员在顶部作业时站立。从安装边界来看，这款半挂的牵引销高度、轴距参数完全匹配主流重型牵引车头的匹配要求，不需要额外改装牵引座即可完成挂接，整车的外廓尺寸符合公路货运车辆的限界要求，能正常通行高速、国道等各类等级公路，

　　不会出现超宽、超高导致的通行受限问题。罐体内部可根据运输介质的不同选装防波板结构，减少车辆启停、变速时介质的晃动冲击，降低行驶过程中的重心偏移风险，提升行驶稳定性，不过在该模型中为了展示罐体外部结构，未做内部防波板的细节呈现，后续可根据实际设计需求补充内部结构。在实际选型应用中，这类30立方的罐式半挂属于中短途配送的常用规格，相比更大容积的罐车，它的转弯半径更小，对场站、装卸点的场地要求更低，能适配厂区内部道路、乡镇配送线路的通行条件，同时三轴布局的承载能力足够覆盖满载时的总质量要求，不会出现超载问题。建模时对轮胎、轮毂、悬架的细节做了还原，轮胎采用重载货运专用的子午线轮胎模型，轮毂的螺栓孔、制动鼓结构都做了对应呈现，方便后续做整车装配校验、运动干涉检查，比如转向过程中轮胎与底盘部件、罐体下部的间隙校验，避免实际生产中出现运动干涉问题。罐体侧面的标识区域预留了介质标识粘贴位，对应实际运营中需要标注运输介质名称、容积、危险属性的合规要求，尾部的标识牌安装位也做了结构预留，方便后期粘贴反光标识、运营牌照。
