低风阻半挂燃油运输罐车结构设计

　　干线公路燃油运输场景下，半挂罐车的燃油消耗一直是物流运营方成本管控的核心项，常规方截面、直筒型罐体在高速行驶时，驾驶室与罐体衔接区域、罐体尾部、底盘下方都会形成明显的紊流区，80km/h巡航状态下空气阻力占整车行驶阻力的比例接近四成，直接推高运营油耗。这款低风阻罐体设计，核心是针对高速干线运输的工况做全链路气动优化，首先处理的是驾驶室与罐体的衔接段，常规半挂布局里驾驶室后围与罐体前端存在15-20cm的间隙，行驶中气流会在这个间隙内形成涡流，不断拖拽整车，设计中将罐体前端做了贴合驾驶室后轮廓的弧面收型，尽可能缩小气流干涉区域，让从驾驶室顶部、侧部流过的气流可以平滑过渡到罐体表面，避免气流在衔接处突然失压形成拖拽涡。

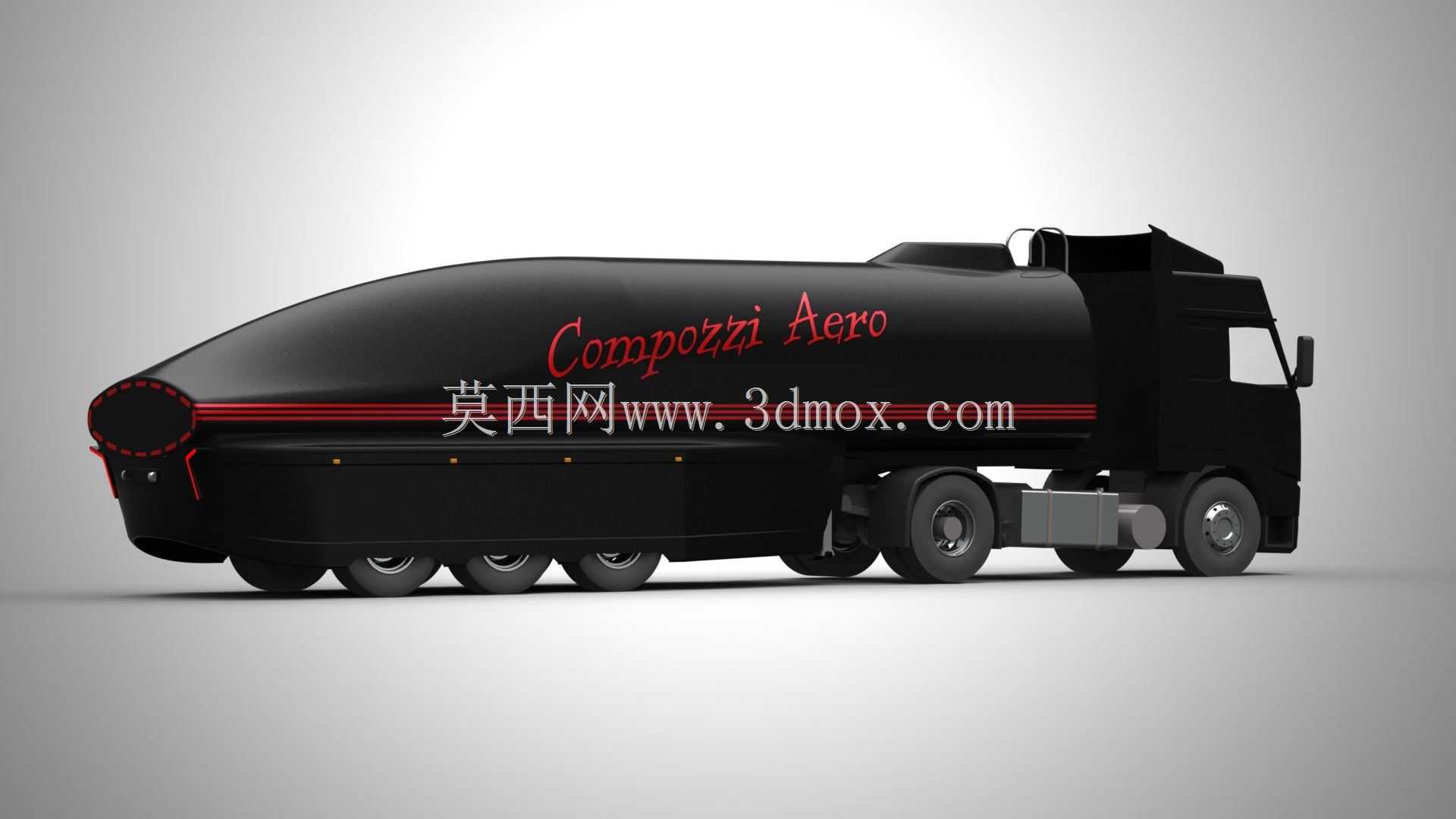

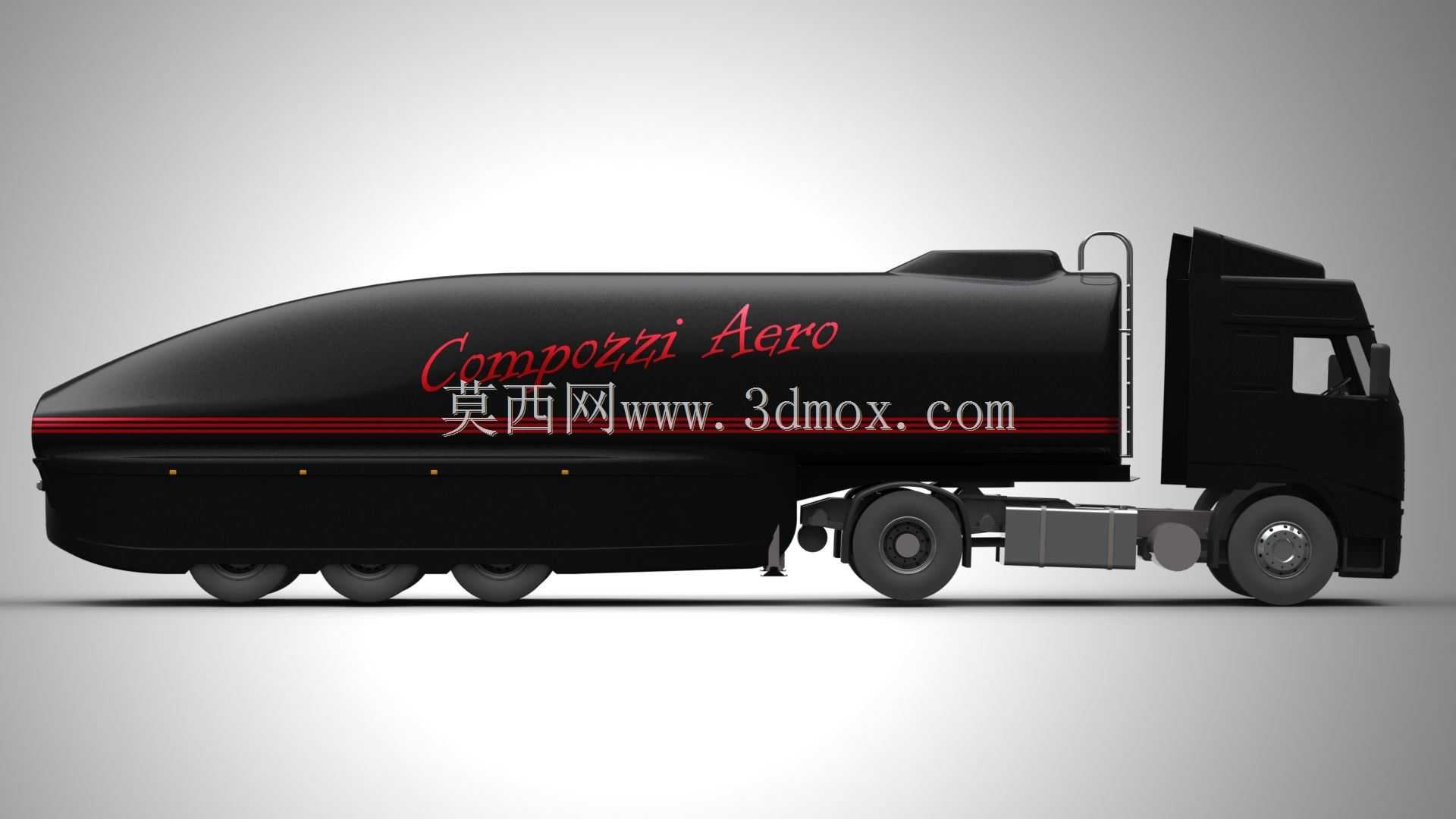

　　罐体主体没有采用传统的直圆柱结构，而是参考翼型的截面曲线做修型，顶部从前端弧面开始缓慢抬升，到罐体总长三分之一位置达到最大截面高度，之后以极小的斜率向尾部收窄，侧部截面也做了内收的弧面处理，让气流沿罐体表面流动时不会出现过早的边界层分离，减少罐体侧面的压差阻力。罐体底部没有沿用常规的平直下沿设计，而是加装了一体化的侧裙护板，从牵引车驱动轮后方一直延伸到挂车后桥前端，封堵住底盘下方车架、悬挂、管路、阀件形成的乱流区，避免底盘下方的气流与侧面气流互相干涉形成紊流，同时侧裙下沿做了向内的折边，引导底盘气流向车尾中部汇聚，减少车轮转动带来的气流扰动。罐体尾部的处理是降阻的关键节点，常规直筒罐体尾部是垂直端面，

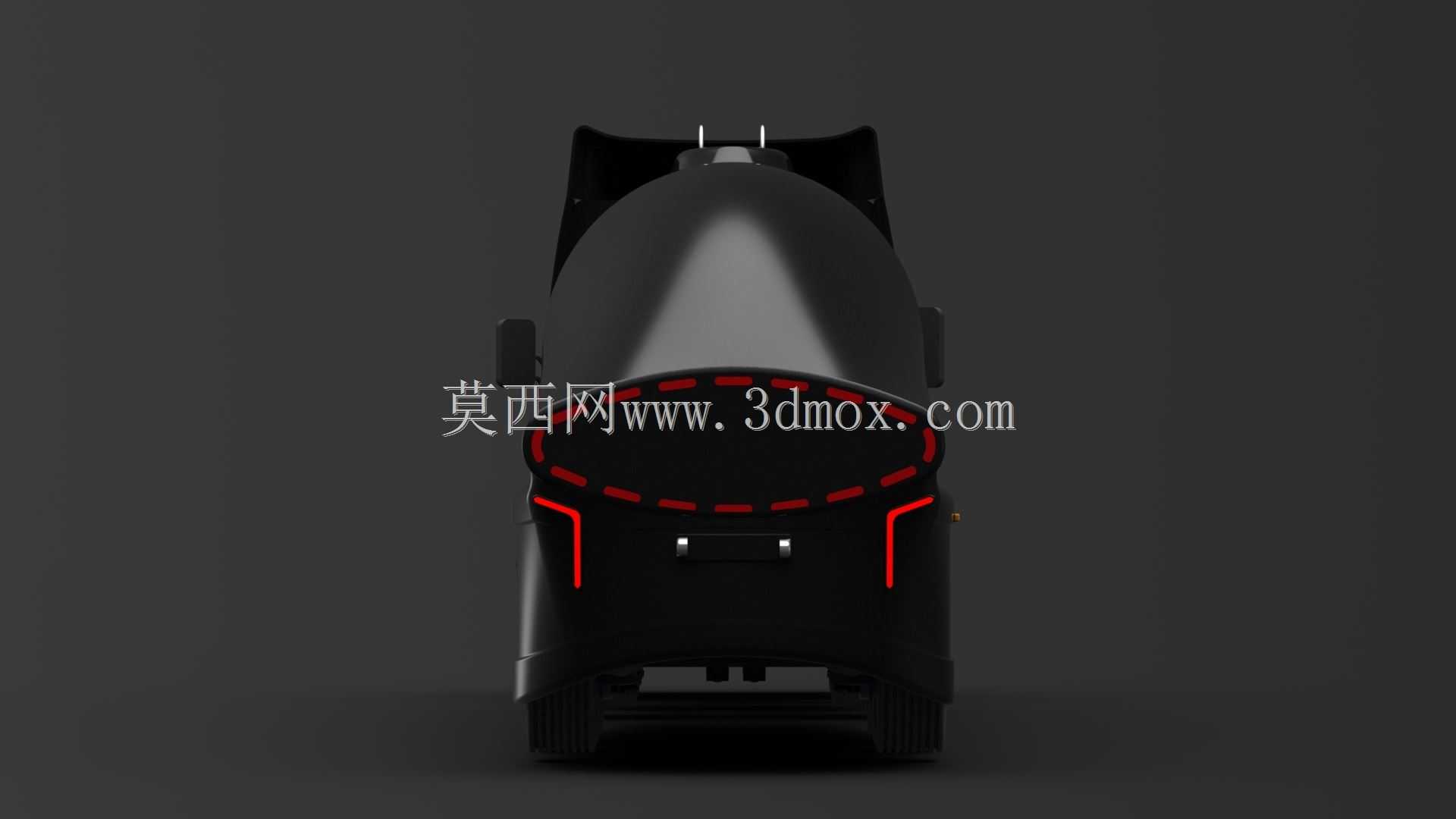

　　高速行驶时尾部会形成大范围的低压尾涡，产生极强的压差阻力，这款设计将罐体尾部做了大角度的流线型收束，配合顶部的小型导流尾翼，引导上下侧的气流在车尾更远的位置交汇，缩小尾涡的作用范围，降低前后压差带来的行驶阻力。从安装边界来看，这款罐体适配常规6x4干线牵引车头，安装时需要匹配标准的90号牵引销座，罐体总长控制在13米以内，符合公路货运车辆外廓尺寸的限值要求，罐体最大截面高度不超过4米，满足干线道路的限高要求，轮距、轴距参数与常规三轴半挂底盘完全兼容，不需要对底盘结构做额外改装，现有燃油运输半挂车队可以直接替换罐体实现降本。罐体内部保留了常规燃油罐的防波板结构，防波板的安装位置避开了罐体气动修型的曲面段，沿罐体直段部分等距布置，

　　既保证运输过程中液体晃动的冲击力被有效缓冲，也不会破坏罐体外部的连续曲面结构。罐体顶部的人孔、呼吸阀、卸油接口都做了嵌入式安装，外部加装与罐体曲面齐平的整流罩，避免突出部件在高速下产生额外的风阻，侧面的卸油管路、操作箱也都整合进侧裙护板的内部空间，外部没有突出的结构件，进一步减少气流干扰。从实际使用场景来看，这款罐体主要面向跨省长距离燃油配送工况，全程以70-90km/h的高速巡航速度行驶，气动优化的收益可以最大化，经过气动仿真验证，80km/h巡航状态下整车空气阻力系数可降低近两成，对应燃油消耗降低19%左右，对于年运营里程超过20万公里的干线运输车辆来说，单台车每年的燃油成本节约十分可观。设计过程中也兼顾了罐体的容积效率，虽然做了全曲面的气动修型，但罐体的有效装载容积与同长度常规直筒罐体基本持平，不会因为气动优化牺牲装载量，同时曲面罐体的结构受力更均匀，内部液体压力可以沿曲面均匀分散到罐体壁板，相比直筒罐体的局部应力集中问题有明显改善，长期交变载荷下的结构疲劳寿命更长。底盘连接位置的支座做了适配性修型，支座与罐体连接的位置做了平滑过渡的加强筋，避免连接位置出现突兀的结构凸起产生额外风阻，同时支座的安装孔位与常规半挂罐体的安装尺寸完全一致，底盘上的支架、紧固装置都可以通用，降低生产制造和后期维护的配件成本。
