三轴重载油料运输罐式半挂拖车结构

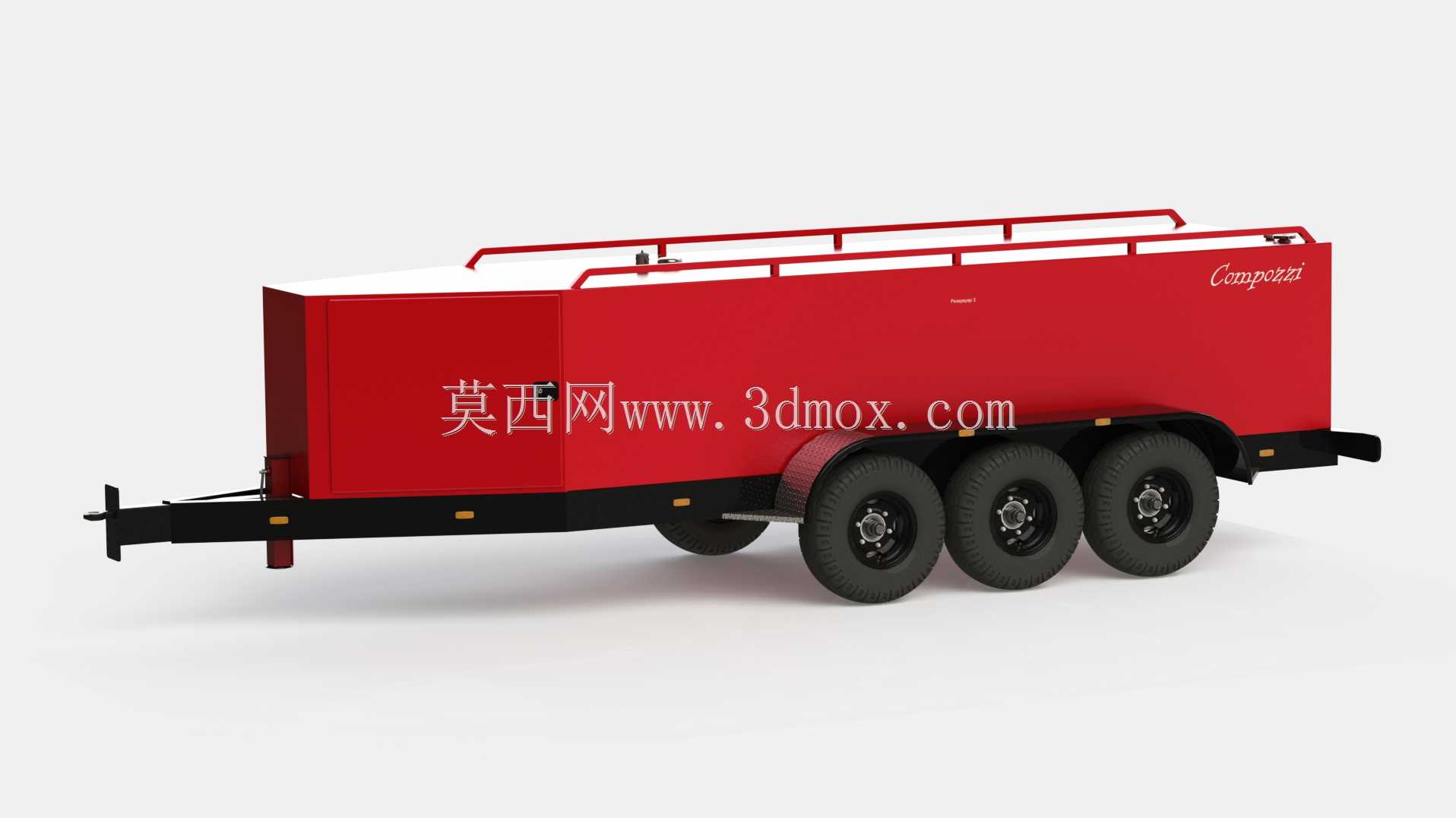

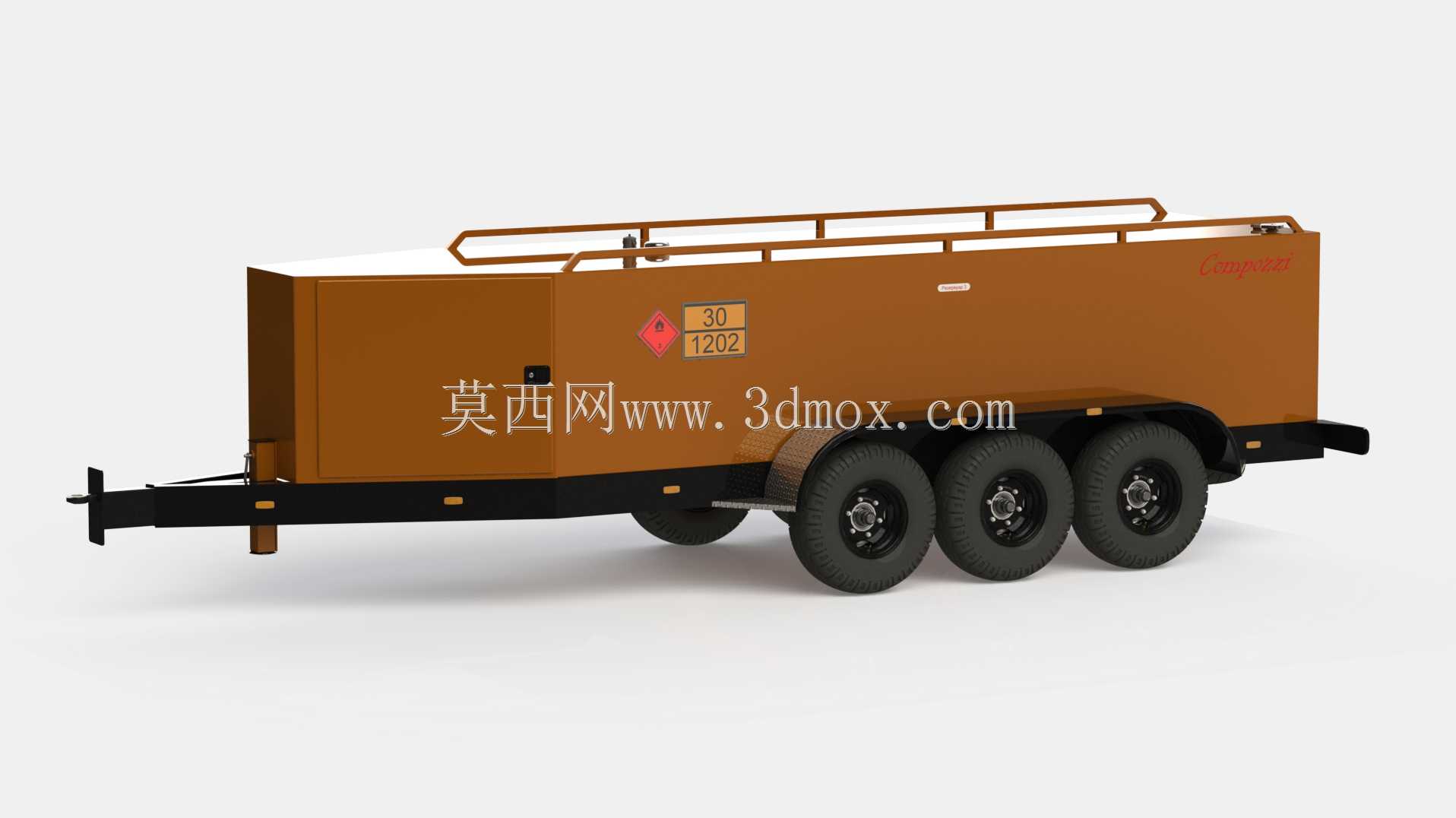

　　这款三轴罐式拖车主要面向野外作业场景的散装油料转运需求，常见于无固定加油站点的工程施工营地、林区作业点、大型农机连片作业区的油料补给环节，也可适配小型机场通航作业点的航空燃油短途转运，区别于常规公路长途运油挂车，该结构更侧重非铺装路面的通行适应性与短距离重载转运的稳定性。从结构设计逻辑来看，罐体采用整体式矩形圆角截面设计，相比传统圆柱罐体，在同等整车宽度限制下能最大化利用车架上方的装载空间，降低整车重心高度，在非铺装路面颠簸行驶时能减少侧倾风险，罐体顶部设置通长的防护栏与检修口，方便作业人员登顶进行液位检查、罐体清洁等操作，罐体侧面预留的液位观察窗与操作阀组安装位，可直接适配常规油料装卸的管路接口，无需额外改装支架。

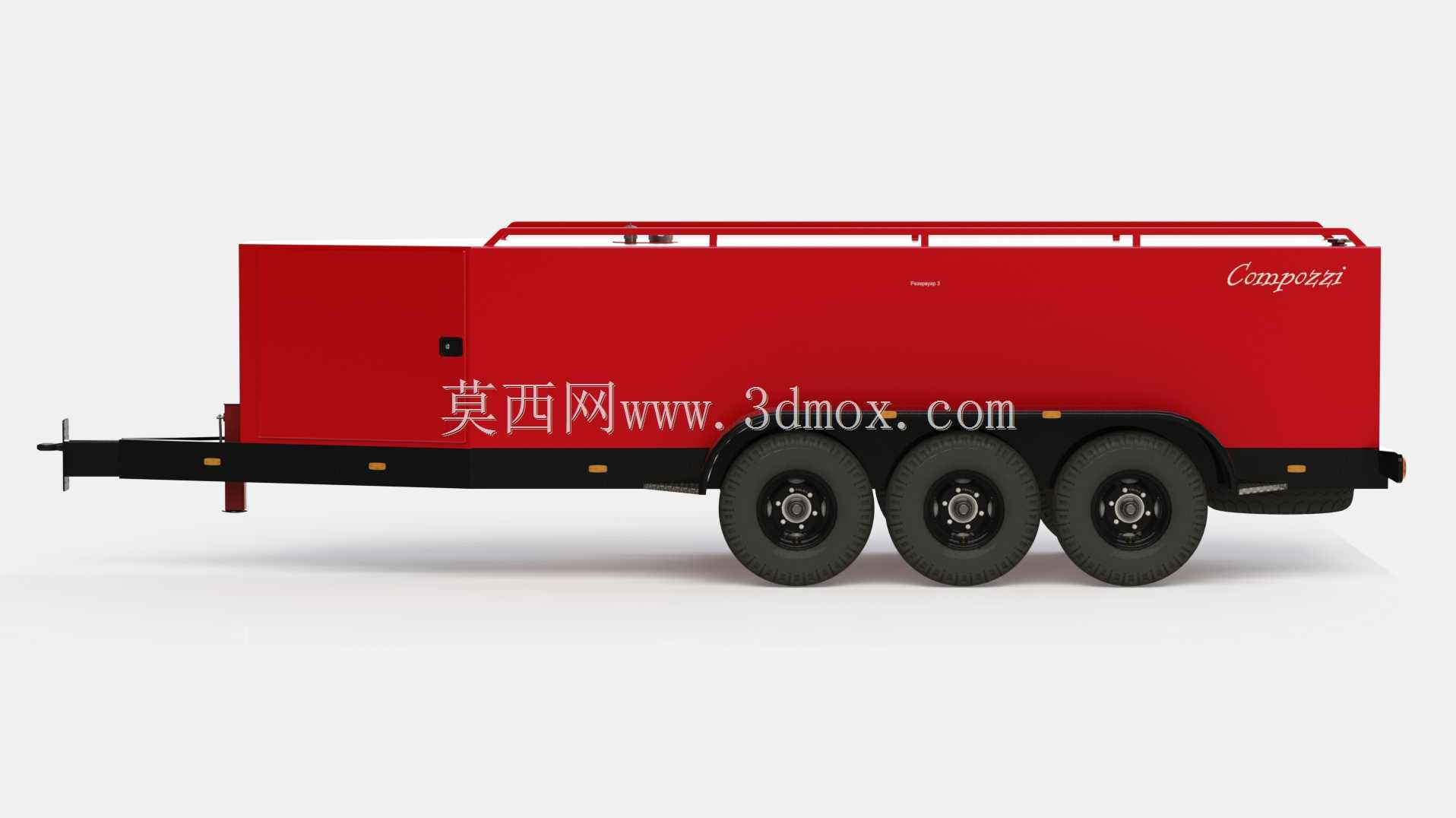

　　行走机构采用三轴等距布置的板簧悬架结构，每轴匹配双胎配置，单轮额定载荷按照非铺装路面1.5倍动载系数校核，能适应碎石、泥泞等临时便道的行驶条件，车架主梁采用贯穿式矩形管焊接结构，牵引部分采用重载型牵引销与转盘结构，可适配多数中型越野卡车、农用拖拉机的牵引接口，牵引端下方设置可折叠式支撑腿，在脱挂停放时可独立保持罐体水平，无需额外支撑垫块。整车外形尺寸按照常规道路通行限界设计，宽度控制在2.4米以内，总长度不含牵引架约7.2米，罐体顶部距离地面高度不超过2.8米，能满足多数乡村道路、施工便道的通行限高要求，安装边界上，罐体与车架之间采用分段式橡胶垫缓冲连接，可过滤行驶过程中路面传递的高频振动，避免罐体焊缝长期受交变载荷出现开裂，

　　车架尾部设置的反光标识与防撞梁结构，符合道路作业车辆的安全防护要求，侧面设置的示宽标识位可根据使用场景粘贴反光标识，提升低能见度环境下的行驶安全性。在功能细节设计上，罐体内部设置多道防浪板结构，每道防浪板开有过流孔与过人孔，既可以减少车辆启停、转向时罐内油料的晃动冲击，降低对车架的附加载荷，也能方便后期进入罐体内部进行检修清洁，罐体底部设置的排污口位于整车最低点，可完全排空罐内残留油料与沉积杂质，避免不同标号油料混装时出现污染。管路接口集中布置在罐体侧面的操作箱内，包含卸油口、回气口、液位计接口，所有接口的安装位置距离地面高度控制在1.1米至1.3米之间，符合人工操作的舒适作业高度，无需登高即可完成装卸油的管路连接操作。

　　车架侧面设置的工具储物箱可放置卸油软管、接头、防火罩等随车作业工具，无需额外占用驾驶室空间，轮拱位置采用一体式冲压挡泥结构，可减少非铺装路面行驶时泥水飞溅到罐体与操作阀组上，降低日常清洁维护的工作量。从建模细节来看，所有焊接位置均按照实际焊接工艺预留焊道结构，板簧悬架的活动间隙、车轮转向的避让空间均按照实际装配公差设置，可直接用于结构干涉检查、载荷仿真分析的基础模型，也可作为同类小型油料转运拖车改型设计的基础框架，调整罐体容积、轴数即可适配不同载重等级的使用需求。
