3立方重卡燃油储运罐体结构设计

　　商用车燃油储运罐体作为整车燃油供给系统的核心承载部件，其结构设计直接关系到车辆续航能力、行驶安全性与空间利用率，本次呈现的3立方容量车载罐体，主要适配总质量12-18吨级的中型货运卡车，也可根据安装点位调整适配部分工程作业车辆的副燃油箱加装需求。从实际应用场景来看，这类罐体多布置在重卡底盘车架两侧的空余空间，部分长轴距车型也会将其设置在驾驶室后方的车架区域，需要在避让底盘传动轴系、排气系统、悬挂运动部件的前提下，最大化利用底盘闲置空间拓展储油容积，减少长途干线运输途中的燃油补给频次，提升运输效率。

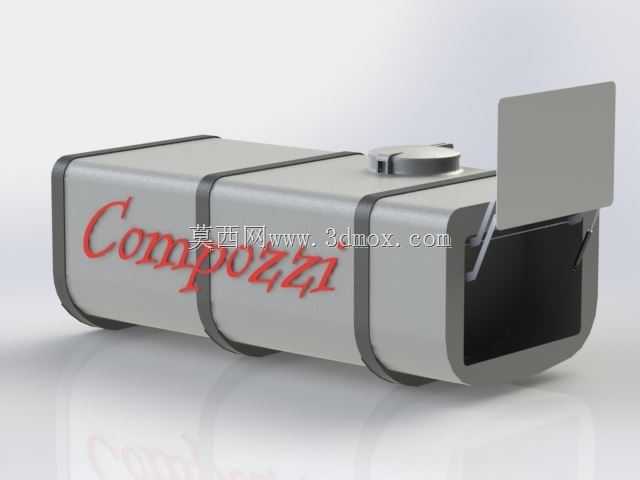

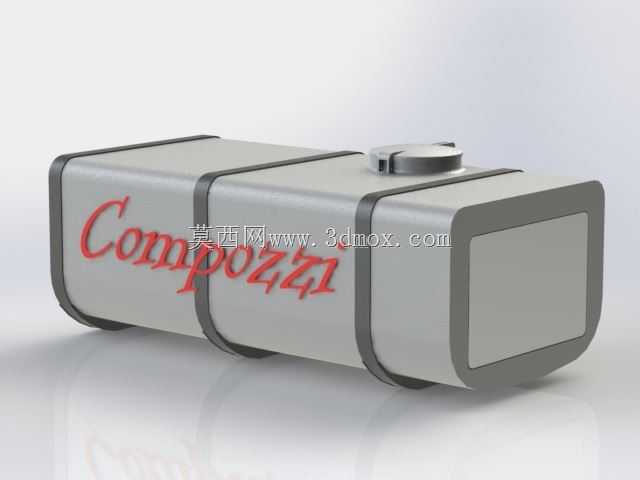

　　在功能特性设计上，该罐体采用圆角矩形的截面构型，区别于传统圆柱形油箱，这种截面能够更好贴合车架纵梁的安装平面，在同等底盘安装宽度与高度限制下，有效提升容积利用率，同时罐体边角的大圆弧过渡能够降低车辆行驶过程中燃油晃动对罐体壁面的冲击应力，减少应力集中带来的焊缝疲劳开裂风险。罐体外部设置两道环形加强箍带，既能够提升罐体整体的结构刚性，避免车辆在颠簸路面行驶时罐体发生形变，也可作为罐体与车架安装支架的连接点位，将罐体载荷均匀分散到箍带接触区域，避免局部应力过大造成罐体破损。罐体顶部设置的集成式加注口，兼顾燃油加注、油气回收、油量传感器安装的功能，加注口的密封结构能够满足车辆在倾斜路面行驶、颠簸工况下的燃油防渗漏要求，同时预留的传感器安装位可适配不同厂商的油量检测装置，实时反馈罐内燃油存量。罐体侧部的端盖结构采用快开式检修设计，无需整体切割罐体即可完成内部清洁、滤网更换、沉积物清理等维护作业，大幅降低后期运维的工作量与成本。

　　从设计思路层面，建模过程中首先需要锁定底盘安装的边界条件，明确车架纵梁的间距、安装点位的离地高度、周边部件的运动包络范围，确定罐体的最大允许外形尺寸，在此基础上优化截面形状，在保证罐体壁厚满足承压要求、结构强度符合振动冲击标准的前提下，尽可能压缩无效空间，提升有效储油容积。罐体的壁厚选择需要兼顾轻量化与结构强度，采用薄壁板材搭配环形加强筋的结构方案，相比等厚壁的厚重罐体，能够在满足GB 18296汽车燃油箱安全性能要求的前提下，降低罐体自重，减少车辆的无效载荷，提升燃油经济性。建模过程中需要重点校核箍带安装位的应力分布，通过模拟车辆急加速、急制动、急转弯、颠簸路面冲击等多种极限工况下的罐体受力情况，调整箍带的宽度、安装位置与紧固方式，避免长期交变应力作用下箍带松动、罐体移位等问题。同时需要考虑燃油的热胀冷缩特性，罐体内预留合理的膨胀空间，避免高温环境下燃油膨胀造成罐体内压过大，引发渗漏或结构损坏。

　　在安装边界的匹配上，该罐体的底部设置有与车架安装支架适配的定位槽，能够快速完成罐体在底盘上的定位装配，减少总装环节的调整工作量；罐体的进出油接口位置统一设置在靠近发动机供油系统的一侧，缩短燃油管路的布置长度，减少管路弯折带来的供油阻力，同时管路接口采用标准法兰连接形式，能够适配不同车型的燃油管路规格，具备较好的通用性。罐体表面的防腐涂层设计需要考虑车载环境下的泥水侵蚀、路面碎石冲击、盐雾腐蚀等复杂工况，涂层附着力与耐候性满足商用车全生命周期的使用要求，避免罐体过早出现锈蚀穿孔问题。此外，罐体内部设置有防浪板结构，虽然从外部模型无法直接观察到，但对应外部箍带的位置，内部防浪板与外部箍带形成对应支撑，能够大幅降低车辆行驶过程中燃油的晃动幅度，减少燃油晃动产生的噪音，同时避免燃油剧烈晃动造成的供油不稳问题，保证发动机在各种行驶工况下的燃油供给连续性。
