40立方液化石油气三轴半挂运输罐车

　　这款液化石油气半挂罐车主要面向道路危化品液态介质运输场景，适配液化石油气充装站、燃气储配基地到工业用户、民用燃气分销站点的中长途干线配送作业，也可承担区域内燃气调峰的短驳转运任务，是城镇燃气供应链、工业燃气供给体系中核心的移动式承压储运设备。

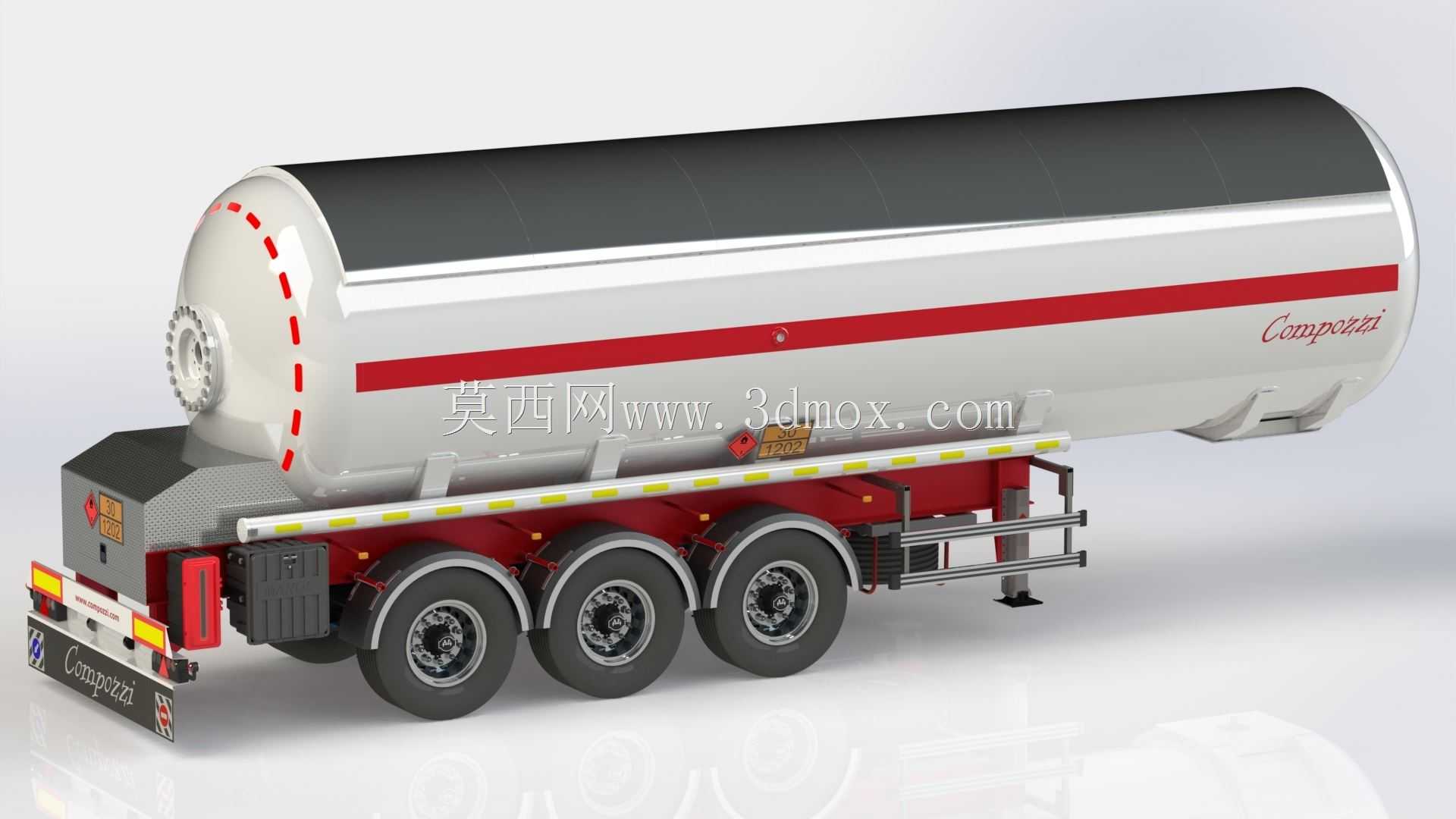

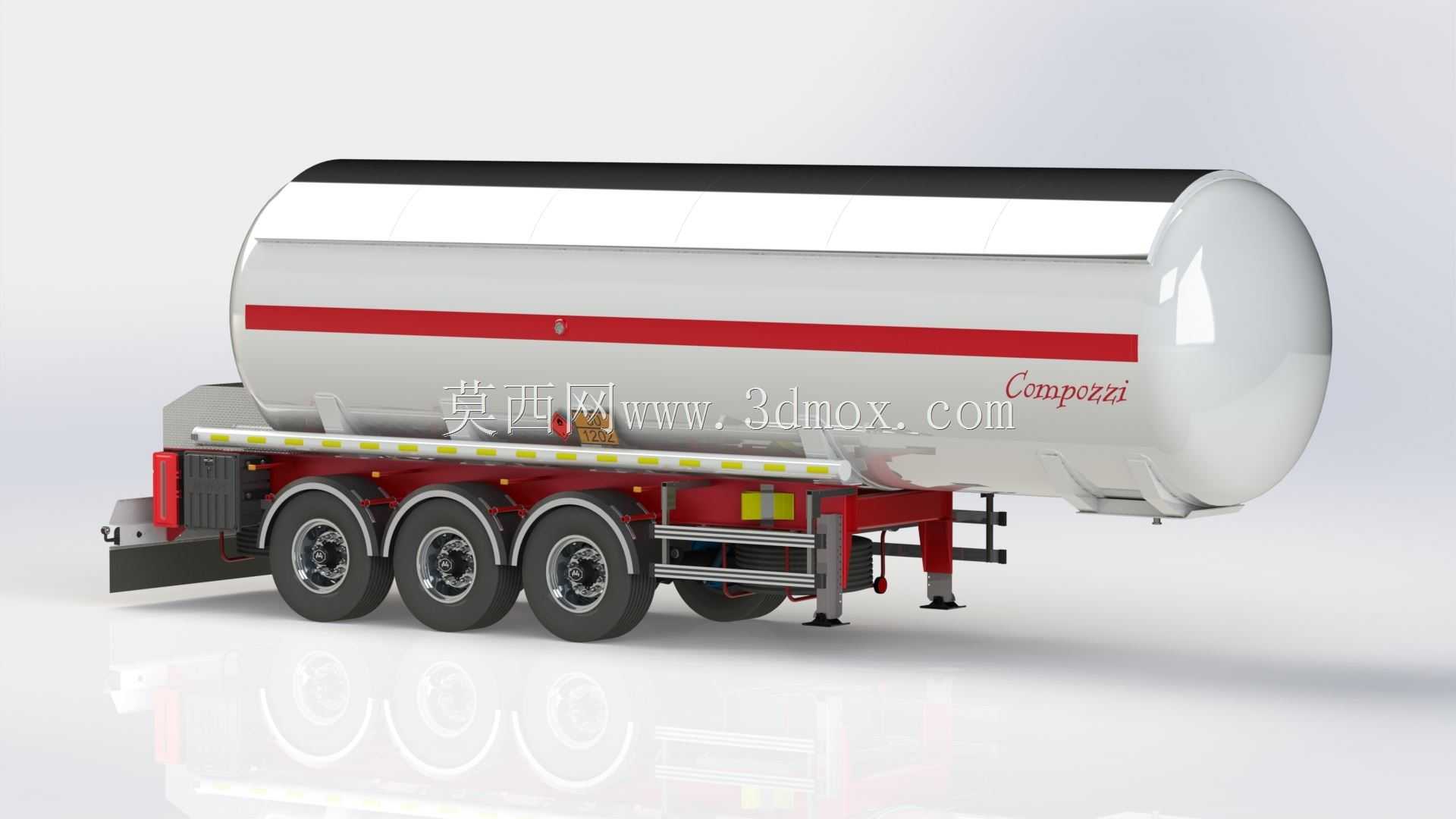

　　罐体采用卧式圆筒形承压结构设计，整体为40立方额定容积规格，符合ADR道路危货运输相关规范要求，筒体两端采用标准椭圆形封头，封头处设置人孔结构，方便后期开罐检修、内部探伤检测作业开展。罐体外部沿筒体轴向设置环形加强筋结构，同时在筒体中部沿周向布置红色介质识别色带，既满足危化品运输车辆的标识规范要求，也能在结构上提升筒体的径向抗变形能力，降低车辆行驶过程中颠簸、紧急制动带来的罐体应力集中风险。罐体顶部沿轴向布置安全附件安装平台，设置安全阀、紧急切断阀、液位计、压力表接口等结构，所有安全附件的安装位置均预留足够操作空间，方便日常巡检、应急操作时人员作业，同时附件周边设置防护栏结构，避免行驶过程中飞溅物撞击损坏安全部件。

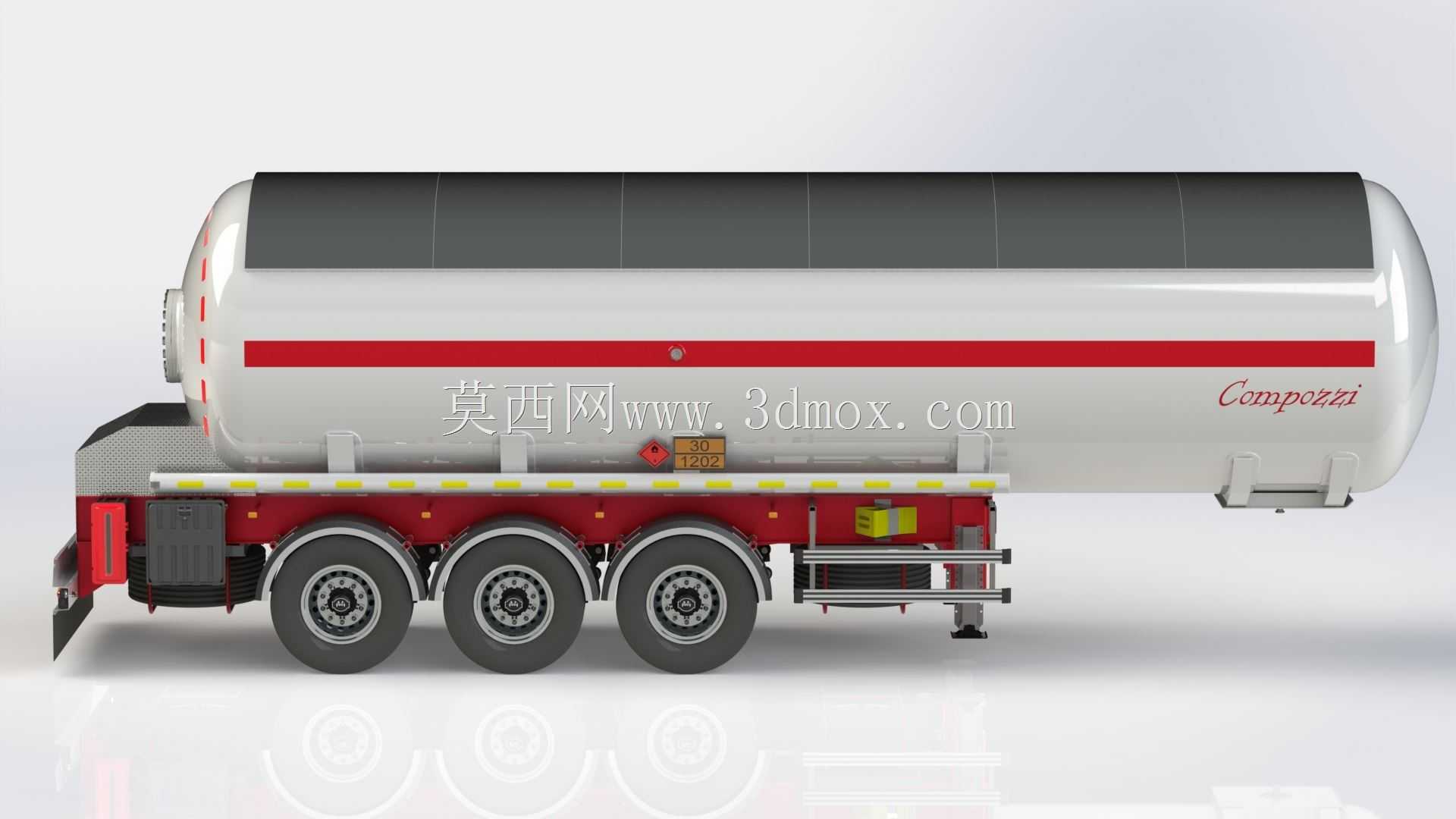

　　行走机构采用三轴半挂布局，匹配常规重载半挂车的车桥、悬架配置，车架采用边梁式焊接结构，罐体通过底部的鞍座结构与车架刚性连接，鞍座与罐体接触位置设置缓冲垫，降低行驶过程中路面冲击对罐体焊缝的疲劳损伤。车架侧部设置防护栏、灭火器存放架、管线收纳槽结构，尾部设置操作平台、卸料阀组安装舱，同时配备可收放的驻车支腿，在挂车与牵引车分离时可稳定支撑罐体整体重量，避免罐体倾覆。车辆侧部、尾部均按规范设置反光标识、危化品标识牌安装位，尾部设置防撞缓冲结构，降低追尾事故对罐体的冲击风险。

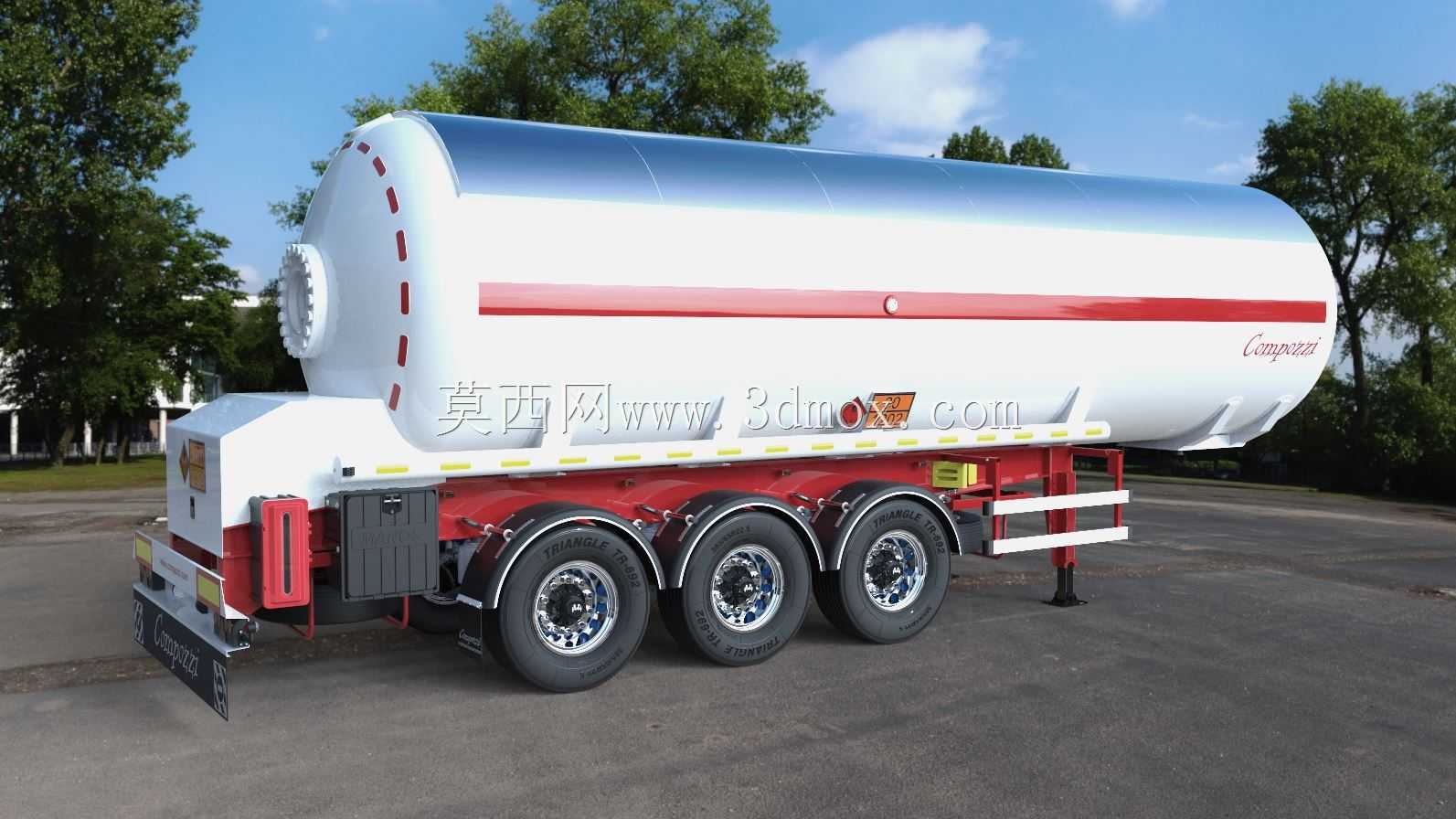

　　建模过程中重点还原了罐体与车架的连接结构细节，对车桥、轮毂、轮胎、支腿、侧防护等外部结构均按实际装配关系做了对应呈现，罐体的焊缝位置、附件接口的排布均参考实际量产车型的结构做了还原，可用于危化品运输装备的结构教学、方案展示，也可作为专用车设计人员做同类型产品结构选型、布局参考的三维参照。在安装边界上，该半挂罐车匹配常规牵引车头的鞍座高度，整车外廓尺寸符合道路车辆外廓尺寸限界要求，可满足等级公路的通行条件，罐体的重心高度经过匹配设计，在额定充装状态下整车侧倾稳定角满足危货运输车辆的安全要求，降低弯道行驶时的侧翻风险。卸料系统采用液相、气相双管路设计，管路沿车架侧部分别布置，设置独立的紧急切断控制回路，在车辆发生意外碰撞、管路断裂时可自动切断介质通路，避免液化石油气泄漏引发安全事故。罐体外部未设置额外的保温层结构，适配常温环境下的液化石油气运输作业，若需低温介质运输可在该模型基础上增加保温夹层、抽真空接口等对应结构。
