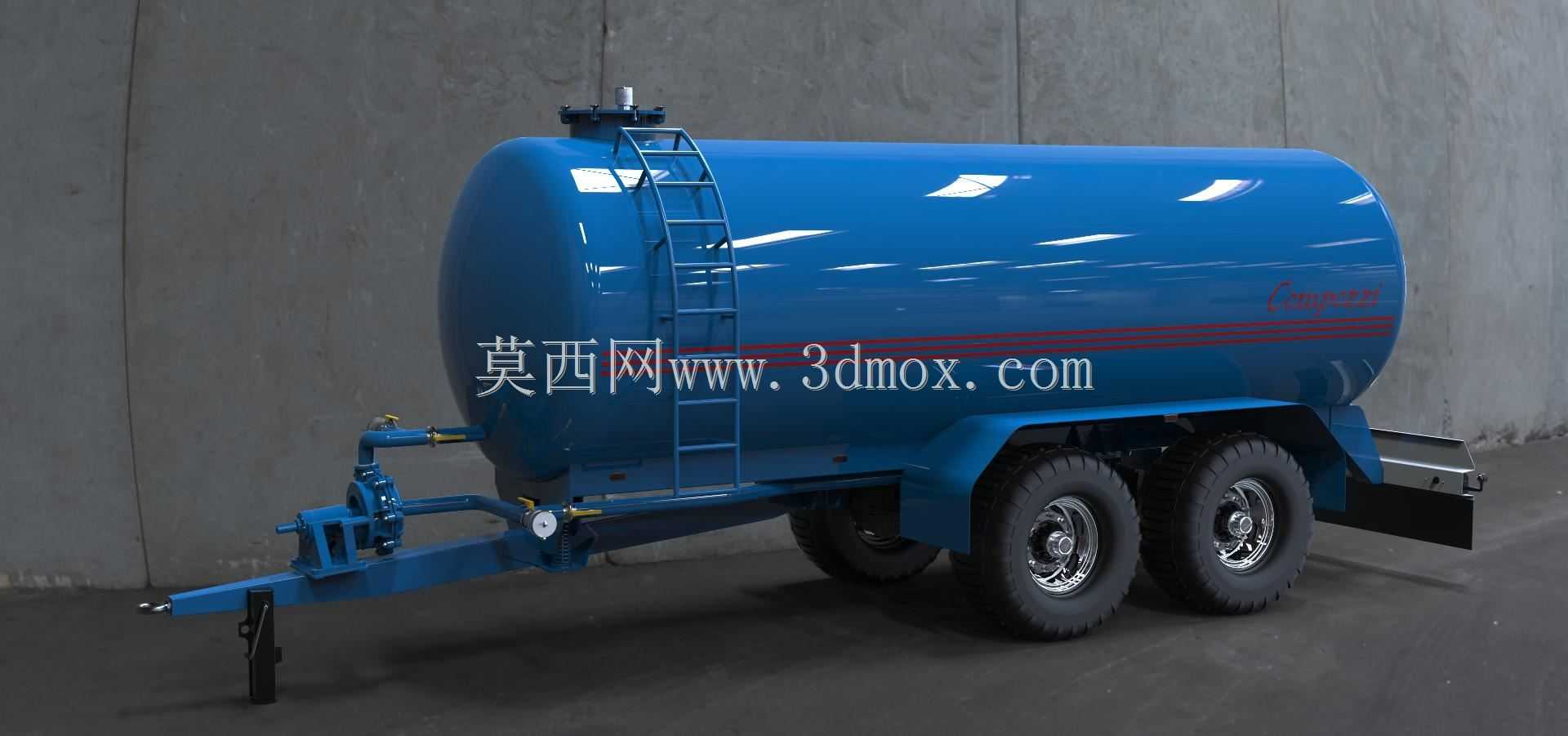

20立方农用储水罐双轴牵引拖车结构

　　这款20立方容量的罐式牵引拖车，主要面向规模化农业生产场景的液态物料转运需求，适配大田种植区的水肥输送、丘陵果园的抗旱补水、规模养殖场的粪肥还田转运等作业场景，可与大马力轮式拖拉机通过标准牵引销挂接，无需额外改装挂接接口，能直接接入现有农用动力机组的作业序列。从结构设计逻辑来看，罐体采用卧式椭圆封头布局，相比同容积的立式罐体或直筒圆罐，能有效降低整车重心高度，在田间非铺装路面、机耕道坡道行驶时可大幅降低侧倾风险，罐体顶部设置带防护笼的直爬梯，方便作业人员登顶开展罐口启闭、内部清洁维护等操作，爬梯踏步做了防滑齿形处理，沾附泥水时也能保证踩踏摩擦力。行走系统采用双轴并装双胎的配置，每根车轴匹配重载型农用载重轮胎，

　　接地比压控制在适配松软农田路面的区间，避免转运作业时在耕地上压出过深车辙，车轴与车架连接位置设置了钢板弹簧缓冲结构，可过滤田间颠簸路面的冲击载荷，避免罐体焊缝长期受交变应力出现开裂渗漏。牵引架采用变截面矩形钢管焊接结构，牵引销位置设置了缓冲式牵引接头，可吸收起步、制动时的瞬时冲击力，减少对拖拉机牵引机构的刚性冲击，牵引架上集成了驻车支腿，在与动力机组脱开停放时，摇下支腿即可保证整车停放稳定，不会出现前倾栽头的情况。罐体侧面设置了低位排污口和高位溢流口，排污口位于罐体最低点，可在排空罐内残液时彻底放净积液，避免残留液体长期沉积在罐底造成锈蚀，溢流口可在加注液体时防止超量加注导致的液体溢出，同时平衡罐内外气压，

　　避免加注过程中罐内形成正压影响加注效率。车架部分采用纵梁加横梁的框式焊接结构，纵梁选用高强度低合金钢材，横梁与罐体之间设置了弧形贴合支座，支座与罐体接触面加装橡胶缓冲垫，既可以分散罐体承重的应力集中点，也能在行驶过程中缓冲罐体与车架之间的相对振动。从安装边界来看，整车挂接状态下的总长度控制在适配农村机耕道转弯半径的范围内，可在宽度3.5米的常规机耕道上完成掉头操作，罐体最大外径满足乡村道路通行的限高要求，无需拆卸任何部件即可通行常规的乡村限高设施。管路接口全部采用标准农用快接结构，可直接对接田间的灌溉管网、抽水泵站的输水管道，无需额外加工转换接头，在实际作业中，这款拖车除了转运清水，也可适配液态肥、

　　低浓度农药药液等非强腐蚀性液态农业物料的转运，罐体内部做了防腐涂层处理，可耐受常规农业用液态物料的腐蚀，延长设备的实际使用寿命。在建模过程中，所有焊缝位置都按照实际焊接工艺预留了焊脚尺寸，装配关系完全还原实车的连接逻辑，转动部件、铰接位置都保留了合理的装配间隙，可直接用于结构受力仿真、作业场景动画演示等用途，也可作为同类农用罐式拖车改型设计的基础参考框架，针对不同容积需求、不同物料转运需求的改型，可通过调整罐体长度、车轴承载规格快速衍生出不同参数的产品方案。
