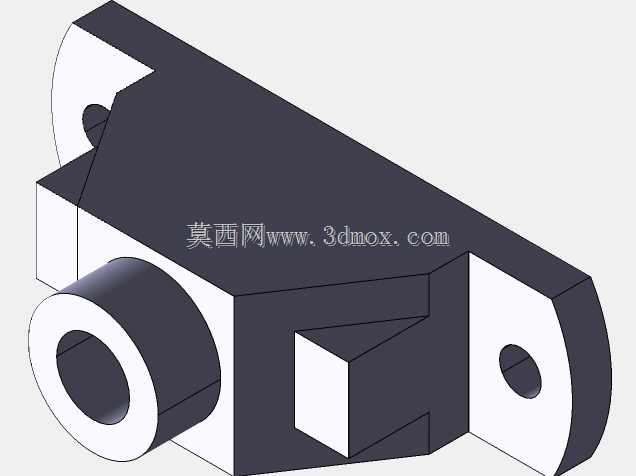

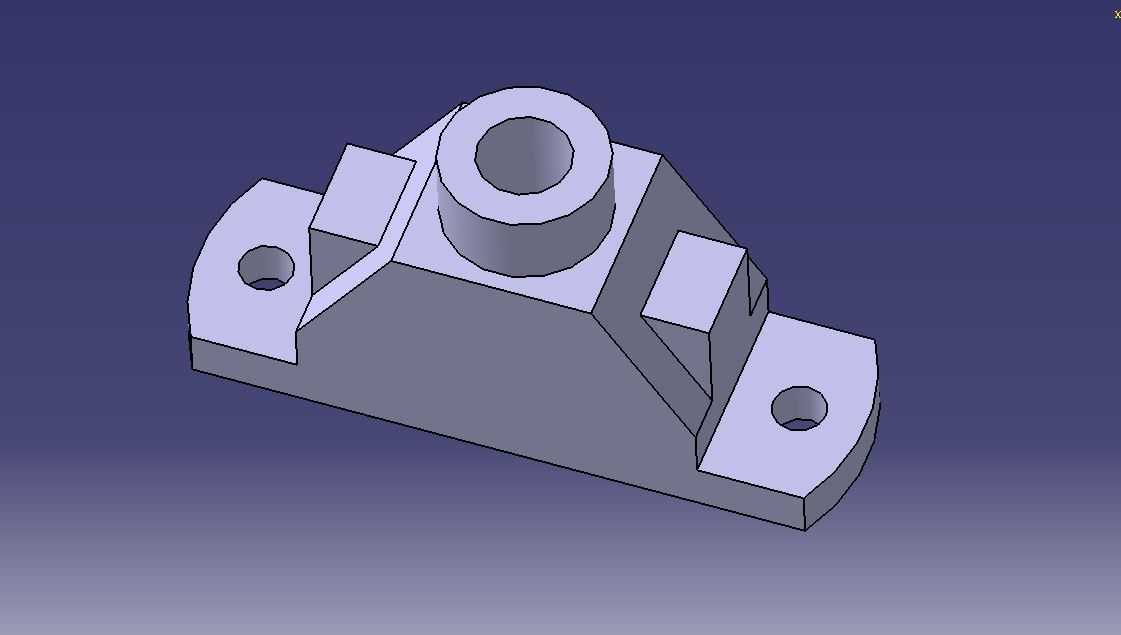

带双侧安装耳的中部凸台支撑座结构

该支撑类零件主要应用于各类工业设备的动力传递、部件定位场景中，可作为小型传动轴、导向杆或者检测元件的安装承载基座，在轻工自动化生产线、小型输送设备、台式加工辅具中都能见到这类结构的身影，核心作用是为被支撑部件提供稳定的安装基准，抵消设备运行过程中产生的径向、轴向载荷，避免被支撑部件出现偏移、晃动，保障设备运行的同轴度与位置精度。从功能特性来看，零件中部的凸起筒状结构是核心承载位，内孔可适配安装轴套、轴承或者检测探头，内孔的加工精度直接决定了被支撑部件的运行顺畅度，两侧向外延伸的安装耳板带有圆形安装通孔，可通过螺栓将整个基座牢牢固定在设备架体或者安装平台上，耳板端部做了圆弧过渡处理，既可以消除安装时的边角干涉，也能减少应力集中，提升零件长期受载下的结构强度。在设计思路上，该零件采用对称式布局，中部凸台与两侧耳板之间通过斜向加强筋连接，这种结构可以在不额外增加零件整体厚度、控制零件重量的前提下，大幅提升凸台与基座主体的连接刚性，避免凸台受侧向力时出现断裂变形；两侧安装孔的中心距经过严格核算，匹配通用安装平台的螺孔间距，降低现场安装的适配难度，凸台的高度设计充分考虑了被支撑部件的装配空间，既保证被支撑部件与下方安装面留有足够的安全间隙，避免运转时出现剐蹭，也不会因为凸台过高导致整体重心上移、影响支撑稳定性。从安装边界来看，零件整体为扁平式基座结构，底部为完整的平面，安装时可完全贴合安装基准面，保证支撑的垂直度，两侧安装孔的孔径适配常用的内六角紧固螺栓，安装时不需要额外定制特殊规格的紧固件，零件整体的外轮廓尺寸紧凑，不会占用过多的设备安装空间，可适配狭小空间内的部件支撑需求，零件的棱边均做了微小倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能提升零件装配时的导向性，方便快速对位安装。
