链轮轴组件装配结构设计

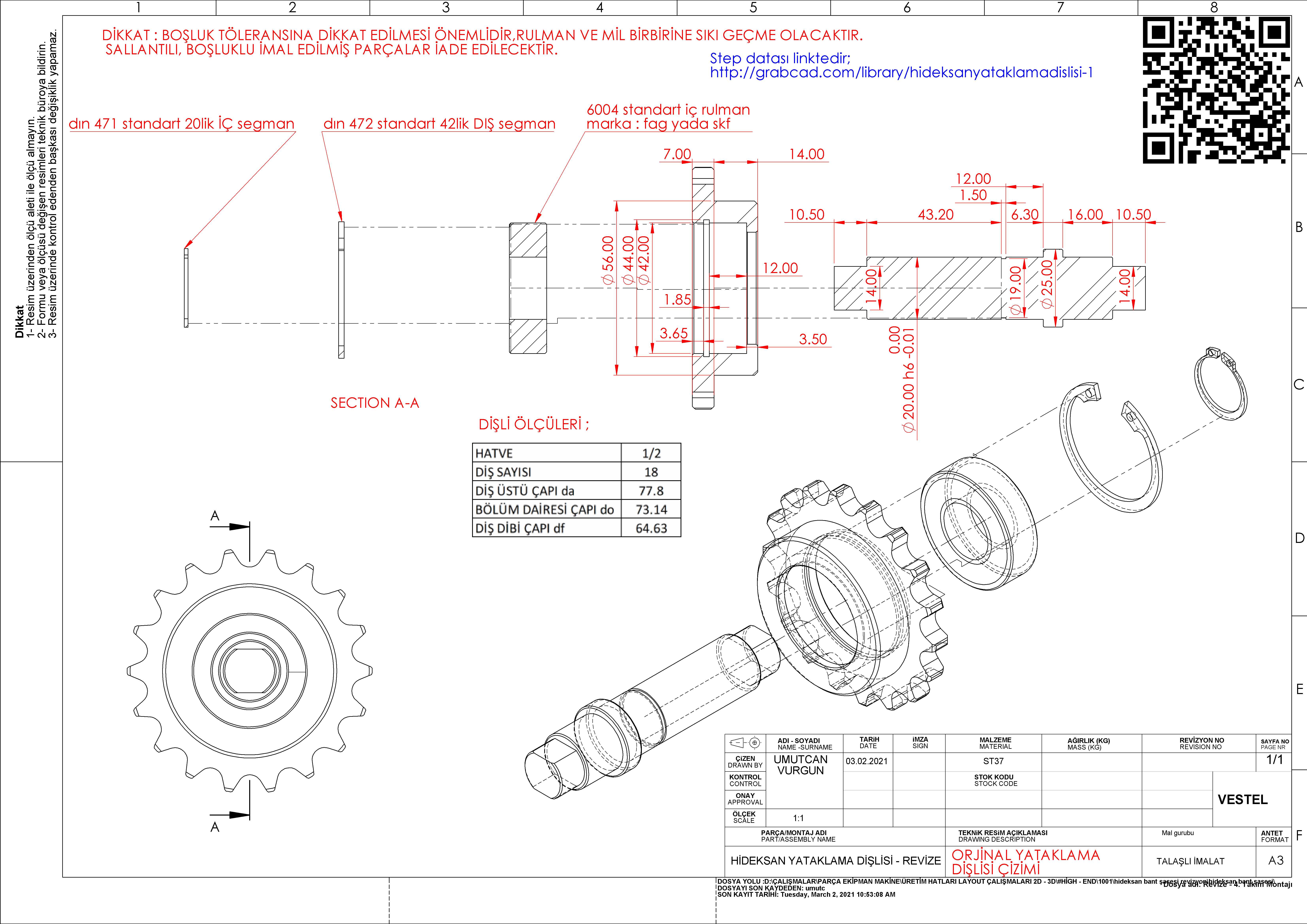

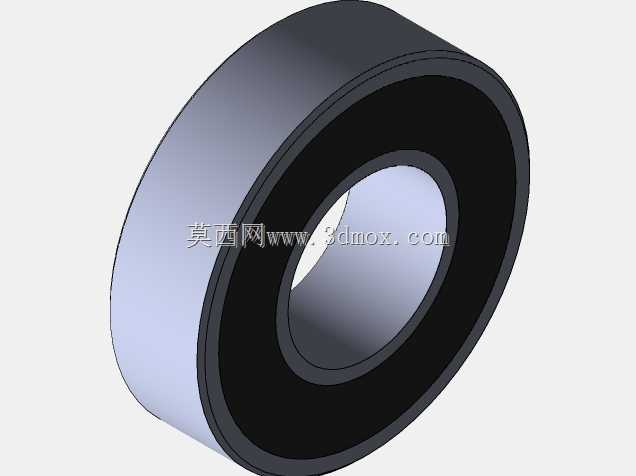

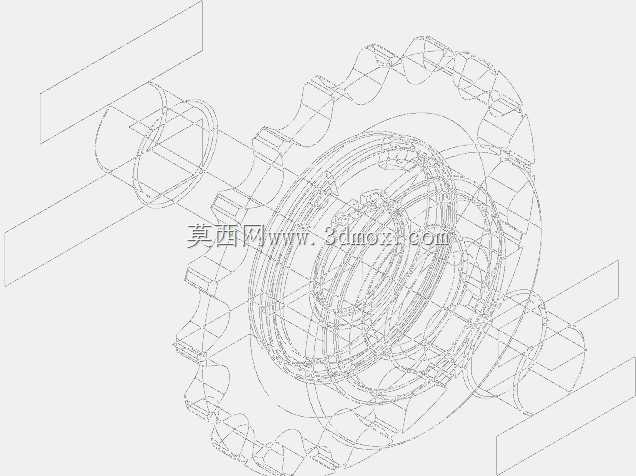

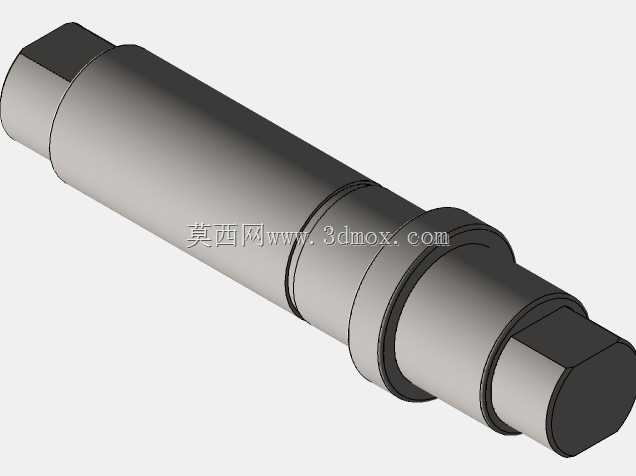

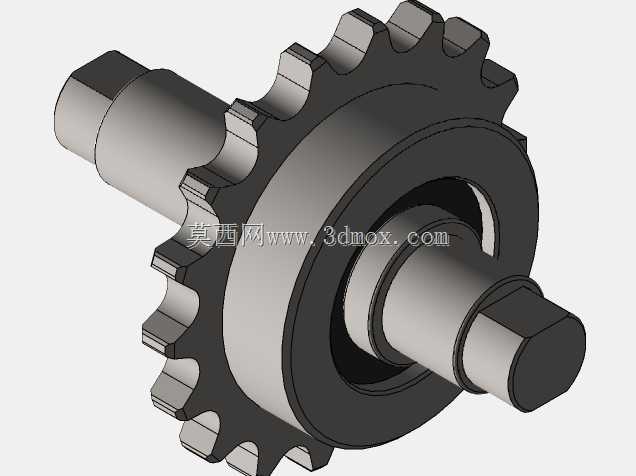

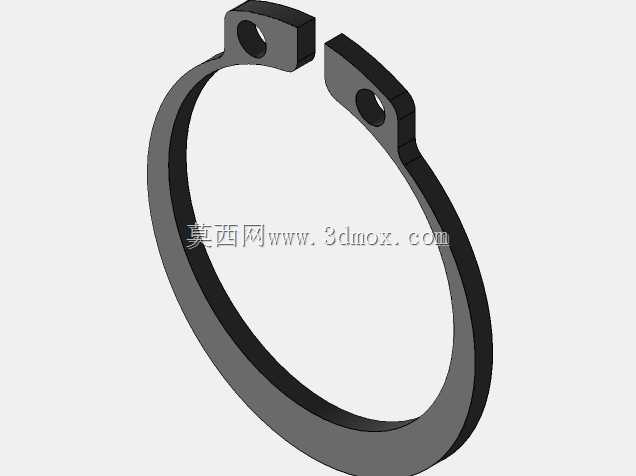

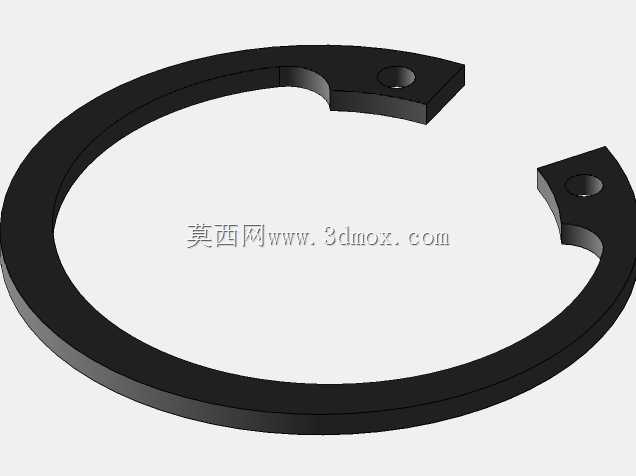

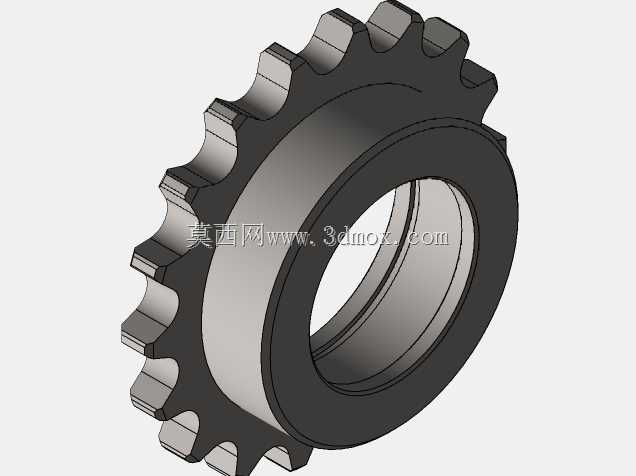

该链轮轴组件是链传动系统中的核心承载部件，主要应用于轻工输送设备、小型动力传输工位、家电传动机构等场景中，承担动力输入、扭矩传递与链轮定位支撑的核心作用，能够在中低转速、稳定载荷的工况下持续传递旋转动力，保障链传动系统的运转同步性与传动精度。整套组件采用同轴式装配结构，核心包含带齿链轮、阶梯传动轴、滚动轴承、轴用弹性挡圈、孔用挡圈几类零件，各零件沿传动轴轴向依次排布，通过轴肩、挡圈实现轴向定位，通过配合公差实现径向固定，装配后无多余轴向窜动，能够保障链轮与传动链条的精准啮合，避免跳齿、脱链等传动故障。设计过程中优先考虑装配工艺性与维护便捷性，传动轴采用阶梯轴结构，不同轴段设置差异化直径，分别对应轴承安装位、链轮安装位、动力输入端连接位，各轴段间设置退刀槽与过渡圆角，既满足加工时的刀具退刀需求，也能通过圆角降低轴段应力集中风险，提升轴类零件的抗疲劳强度。链轮采用标准齿形设计，齿廓参数匹配对应规格的传动链条，啮合间隙控制在合理区间，既保证传动过程中链条与轮齿的顺畅啮合，也能减少运转过程中的冲击磨损，延长链轮与链条的使用寿命。轴承选用标准深沟球轴承，能够同时承受径向载荷与少量轴向载荷，适配链轮传动过程中的受力特性，轴承内圈与轴段采用过渡配合，外圈与安装基座的轴承孔采用间隙配合，既保障轴承内圈与轴的同步旋转，也方便后期维护时的轴承拆卸更换。弹性挡圈分别布置在轴承外侧与链轮侧部，占用轴向空间极小，能够在不额外增加轴段长度的前提下实现零件的轴向限位，有效压缩整套组件的整体安装尺寸。从安装边界来看，组件的轴向安装尺寸、径向最大轮廓均经过精准核算，链轮的齿顶圆直径、轴端的连接尺寸均适配常规安装基座的预留空间，动力输入端可直接连接驱动电机输出轴或者联轴器，安装时仅需将轴承外圈嵌入基座轴承孔，轴向通过端盖或者孔用挡圈固定即可完成装配，无需额外定制复杂的安装工装。整套结构的尺寸公差经过合理分配，轴承位、链轮位的尺寸精度满足传动配合要求，未标注公差遵循通用机械加工公差标准，既控制了加工成本，也能完全满足组件的装配与使用性能要求，运转过程中传动平稳、噪音低，适合在对安装空间有紧凑要求、传动载荷适中的动力传输场景中使用。
