MAX6675热电偶温度采集分接模块

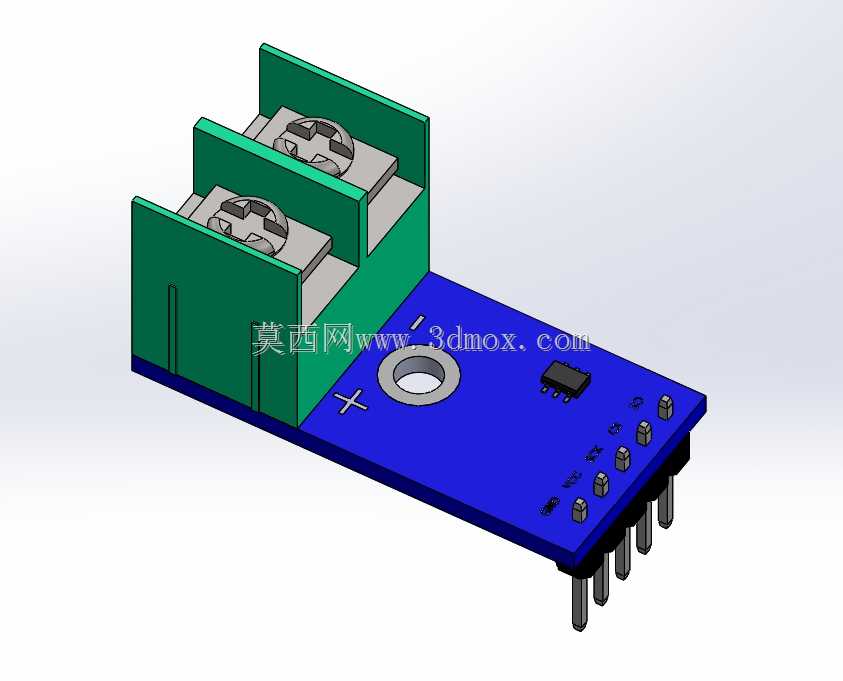

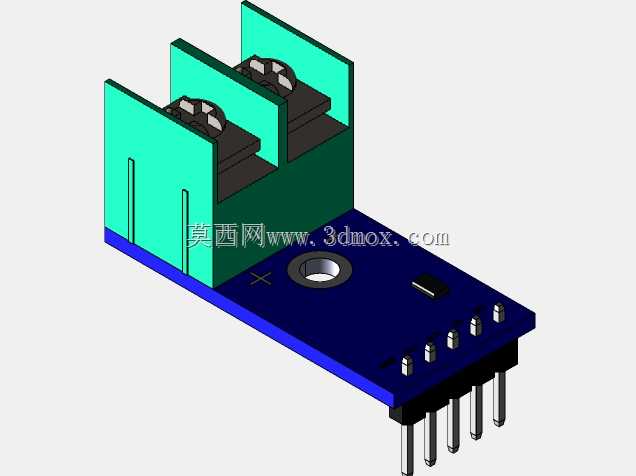

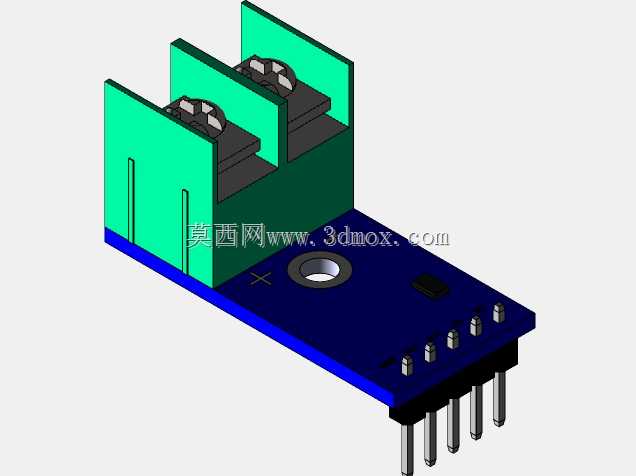

这款MAX6675分接模块是面向工业温度检测场景设计的信号转接采集部件，主要适配K型热电偶的信号接入与预处理需求，广泛应用在工业炉温监测、设备热状态巡检、小型温控系统搭建、实验台温度数据采集等场景中，能够将热电偶输出的微弱毫伏级热电势信号进行冷端补偿、信号放大与数字化转换，为后端主控单元提供可直接读取的温度数值，省去了用户自行搭建热电偶信号调理电路的繁琐步骤。模块整体采用PCB基板加螺丝式接线端子的组合结构，蓝色PCB基板作为电路承载主体，板上集成了信号处理芯片、排针接口与安装固定孔，绿色的高位接线端子设置在基板一端，采用双路螺丝锁紧结构，能够牢固夹持热电偶的两根引线，避免设备运行过程中因振动、拉扯导致的接线松动、接触不良问题，端子的隔仓设计将两个接线点位完全分隔，可防止引线裸露部分意外搭接造成的信号短路故障。在安装边界设计上，PCB板边缘预留的圆形安装孔可配合M3规格螺丝完成模块在设备机架、绝缘安装座上的固定，板端的直插排针采用标准2.54mm间距设计，既可以直接插接到面包板做原型验证，也能通过排座焊接到主控电路板上实现永久连接，整体外形紧凑小巧，不会占用过多控制柜内部的安装空间，适配狭小空间内的集成安装需求。设计过程中充分考虑了现场接线的操作便利性，接线端子的螺丝槽口朝向正上方，操作人员无需倾斜工具即可完成引线的锁紧与拆卸，板上丝印清晰标注了接线正负极与排针引脚定义，能够有效降低现场接线的出错概率。模块的电路部分做了针对性的抗干扰优化，信号走线远离电源回路，可减少工业现场电磁干扰对温度采集精度的影响，螺丝端子的接触件采用导电性能优异的金属材质，接触电阻低且长期使用不易氧化，能够保证温度信号传输的稳定性，适配-200℃到1300℃范围内的K型热电偶温度检测需求，为各类温控系统提供可靠的前端信号接入支撑。
