MTK3339芯片GPS定位模块三维结构

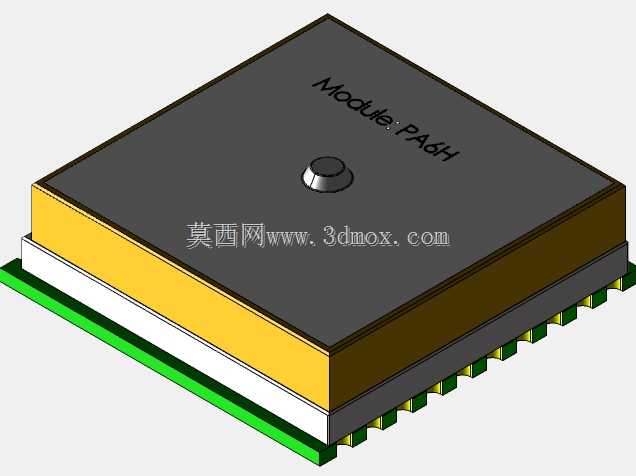

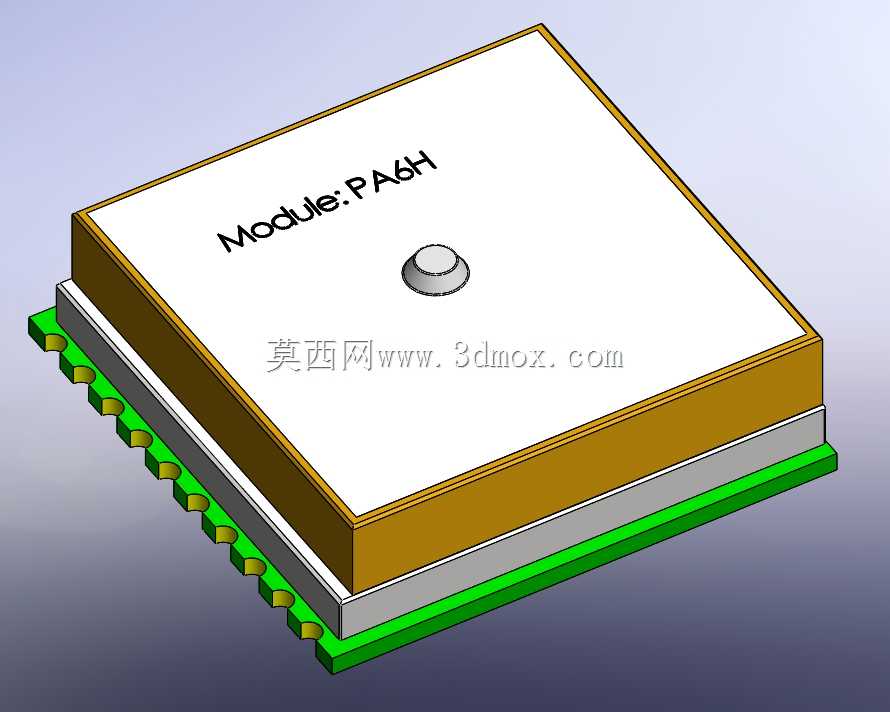

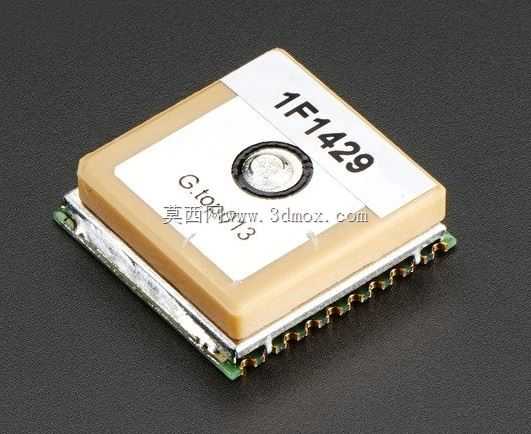

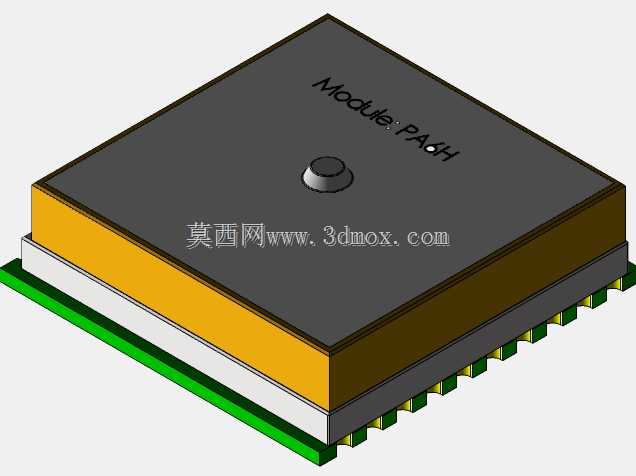

　　在户外测绘终端、车载导航设备、无人机飞控系统、便携式穿戴定位装置这类需要获取实时卫星定位数据的设备里，GNSS定位模块是核心信号接收解算单元，本次还原的MTK3339方案GPS模块，是目前小体积定位设备里应用占比较高的一款贴片式模组。做这类模块的三维结构建模时，首先要明确它的实际安装边界——这类模块采用表贴封装，底部是排布规整的半孔焊盘，建模时焊盘的间距、伸出PCB板边的尺寸必须严格匹配实际焊接公差，否则在做整机PCB Layout时，会出现焊盘对位偏差导致的SMT焊接虚焊问题。模块整体采用层叠结构设计，最底层是绿色FR4基材的PCB载板，载板上通过SMT工艺焊接了MTK3339主芯片组、外围滤波电容、晶振等被动元器件，

　　中间的金属屏蔽罩采用洋白铜材质冲压成型，一方面是隔绝板上其他高频电路对GPS射频信号的干扰，另一方面也能提升模块整体的结构强度，避免生产转运过程中磕碰损伤内部芯片。屏蔽罩上方的白色陶瓷介质是内置的GPS无源天线，这类陶瓷天线的增益直接决定模块的搜星灵敏度，建模时天线表面的金属馈点位置、天线与下方屏蔽罩的间距都要和实物一致，因为这个间距会直接影响天线的谐振频率，偏差过大就会导致实际产品搜星数量不足、定位漂移。模块顶部的小型金属凸点是天线的馈电连接点，建模时要还原它的凸台高度，避免后续做整机结构装配时，和上方的泡棉、外壳筋位产生干涉。从实际选型应用的角度看，这类贴片GPS模块不需要额外外接天线，依靠自身陶瓷天线就能完成卫星信号接收，

　　非常适合对安装空间要求严苛的小型化设备，比如宠物定位项圈、共享单车智能锁、手持巡更棒这类产品，整机结构设计时只需要在模块上方预留无金属遮挡的净空区，就能保证信号接收效果。建模过程中，层叠结构的配合公差是重点，PCB载板的厚度、屏蔽罩的扣合高度、陶瓷天线的粘贴厚度，每一层的尺寸累加后要和模块的总厚度一致，因为很多便携设备的内部堆叠空间是按毫米级预留的，总厚度偏差超过0.2mm就可能导致外壳装配后顶到模块，造成内部元器件受力损坏。另外模块侧边的半孔焊盘，建模时不能只做外观示意，要还原每个焊盘的宽度、焊盘之间的阻焊桥宽度，方便结构工程师在做器件封装库时直接提取尺寸，不需要再反复核对实物规格书。从功能特性上看，

　　这款模块支持多卫星系统联合解算，冷启动搜星速度快，在弱信号环境下比如城市楼宇峡谷、林下区域也能保持较好的定位连续性，对应的结构设计上，屏蔽罩的接地焊盘要做连续排布，保证屏蔽效能，避免板上的DC-DC电源电路的开关噪声串入射频通路，影响信号接收灵敏度。很多新手工程师在做这类模块的结构建模时，容易忽略屏蔽罩和PCB板之间的扣合卡扣结构，实际上量产的模块屏蔽罩是通过侧边的卡扣和PCB板上的露铜焊盘焊接固定的，建模时还原这些细微的卡扣结构，能让模型在做整机装配干涉检查时更准确，不会出现实际生产时屏蔽罩卡扣和周边元器件撞件的问题。另外陶瓷天线和屏蔽罩之间是通过双面胶粘贴固定的，建模时可以预留0.1mm的胶层厚度，让层叠结构的尺寸更贴近实际生产状态。在做设备结构堆叠时，这类模块要尽量远离板上的发热元器件比如功率电感、电源管理芯片，因为高温会导致晶振频率偏移，影响定位精度，所以建模时准确还原模块的外形尺寸，也能帮助热设计工程师提前规划模块的散热空间，避免高温下模块工作异常。对于需要做结构手板验证的项目，精准的三维模型可以直接导出用于3D打印工装，在SMT贴片前做模块的贴装高度验证，提前发现堆叠干涉问题，减少开模后的改模成本。
