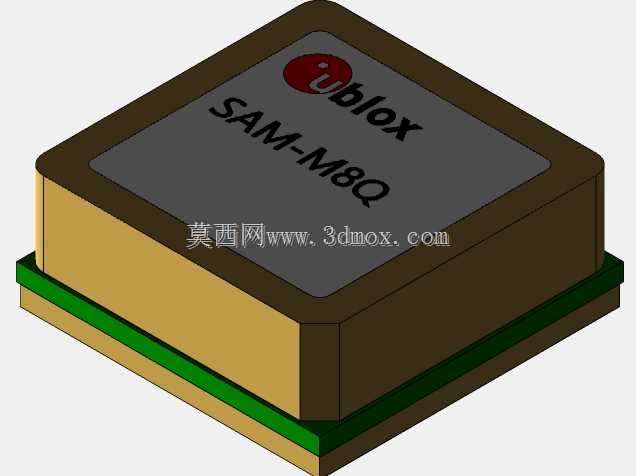

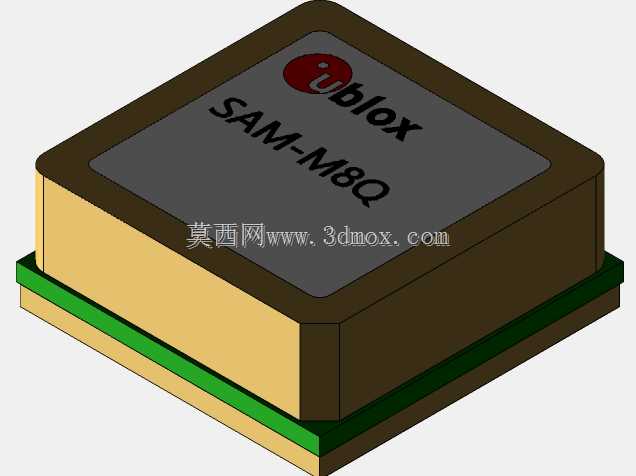

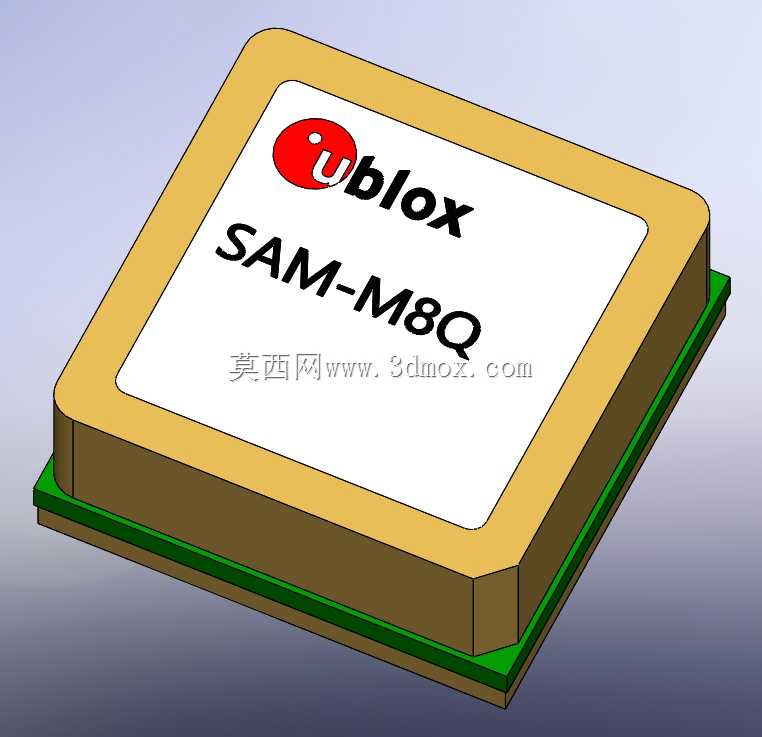

u-blox SAM-M8Q多星GNSS天线模块三维结构

　　在户外便携定位终端、车载前装导航单元、无人机飞控系统、工业资产追踪设备的结构设计环节，GNSS天线模块的选型与装配适配，直接决定整套设备的定位捕获速度、多系统信号兼容能力与复杂工况下的定位稳定性，u-blox SAM-M8Q作为集成度较高的多星座GNSS天线模块，是这类定位类设备结构设计中经常接触的核心元器件。做这类贴片式模块的三维结构建模，首先要明确其实际应用中的安装边界约束：这类模块采用表贴封装设计，底部绿色部分为PCB基材延伸的焊接引脚区，建模时需要严格对应引脚的分布位置、焊盘尺寸与周边禁布区范围，避免后续PCB Layout时出现结构干涉，或是焊接后模块与周边屏蔽罩、结构壳体产生装配冲突。从功能特性来看，

　　该模块可同时接收GPS、伽利略、GLONASS三个卫星星座的信号，相比单GPS系统的模块，在城市楼宇遮挡、林区作业这类信号易受遮挡的场景下，能捕获更多可用卫星，缩短冷启动定位时间，提升定位精度的连续性，这也要求结构设计时，模块上方的壳体区域不能采用金属材质，需预留足够的信号透波窗口，窗口区域的塑料壁厚建议控制在1.5mm以内，且不能在该区域喷涂含金属成分的导电漆，避免信号衰减。建模过程中，模块主体的陶瓷基座部分采用带圆角的方形结构设计，顶部丝印区域的标识位置需要和实物对齐，方便生产装配时的目视方向校验，避免模块反向贴装导致的信号接收性能下降。模块整体的高度尺寸需要严格管控，因为在很多便携定位设备中，内部堆叠空间非常紧张，

　　模块上方到壳体内壁的间隙通常只预留0.3-0.5mm，若模型高度尺寸存在偏差，要么会导致壳体装配后压到模块本体造成元器件损坏，要么间隙过大导致设备整体厚度超标。在做整机结构适配时，还要考虑模块的接地设计，模块底部的接地焊盘需要和PCB的主地网络充分连接，建模时要对应预留接地焊盘的位置，同时模块周边不要布置高频干扰源，比如开关电源的电感、高速数字信号线，避免干扰卫星信号的接收。很多新手工程师在做这类模块的装配设计时，容易忽略模块的焊接温度曲线对应的结构耐温要求，模块周边的结构件如果采用塑胶材质，需要距离模块焊接引脚区至少2mm以上，避免回流焊过程中高温传导导致塑胶件变形。另外，该模块的天线是集成在模块内部的，不需要额外外接无源天线，

　　这就大幅简化了整机的结构设计难度，不需要额外预留天线馈线的走线路径与天线安装位，能有效缩小整机的结构尺寸，这也是该模块在小型化定位设备中被广泛应用的核心原因之一。在做结构强度校核时，要考虑模块作为表贴元器件，在设备跌落过程中受到的冲击载荷，模块的边角位置是应力集中区域，建模时可以在模块周边的PCB上预留点胶位，通过结构胶将模块侧边与PCB粘接，提升跌落工况下的连接可靠性，避免引脚脱焊。从外形细节来看，模块的陶瓷基座边缘做了小尺寸倒角处理，建模时还原这个倒角，不仅能让三维模型的视觉效果更贴近实物，也能在做装配干涉检查时，避免因为直角边缘的模型误差，误判模块与周边结构件的干涉情况。针对不同应用场景的安装适配，比如在车载设备中，模块通常会布置在靠近前挡风玻璃的位置，建模时要结合车载壳体的安装斜面，调整模块的安装角度，保证模块的天线面尽量朝向天顶方向，提升信号接收效率；在无人机飞控设计中，模块通常会布置在飞控板的顶层中心位置，远离电调、电机这类强电磁干扰源，三维建模时需要提前预留好模块与周边安装孔、排针的间距，避免后续装机时出现位置冲突。
