在嵌入式开发、开源硬件项目以及小型传感采集终端的设计过程中,本地大容量存储扩展一直是结构与硬件设计需要协同考量的环节,这款水平移位式microSD转接模块,正是针对直插式SD卡模块占用垂直空间过大、普通转接板电平不匹配主控IO口的痛点设计的功能组件。从实际应用场景来看,这类模块常被集成在环境监测传感节点、小型数据记录装置、开源硬件开发板扩展外设中,负责为没有内置大容量存储的主控单元提供可插拔的microSD卡读写通道,解决采集数据本地落盘存储的需求,尤其适合安装空间局促、主控IO电平与SD卡默认电平存在差异的紧凑型设备内部。

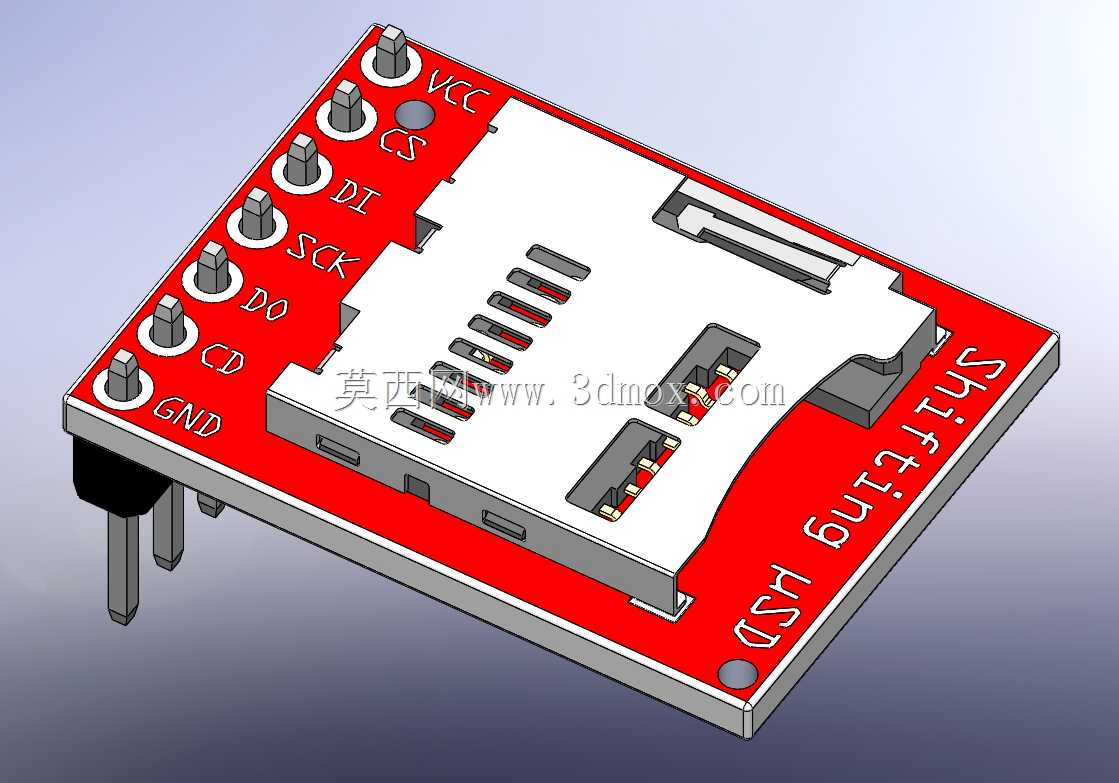

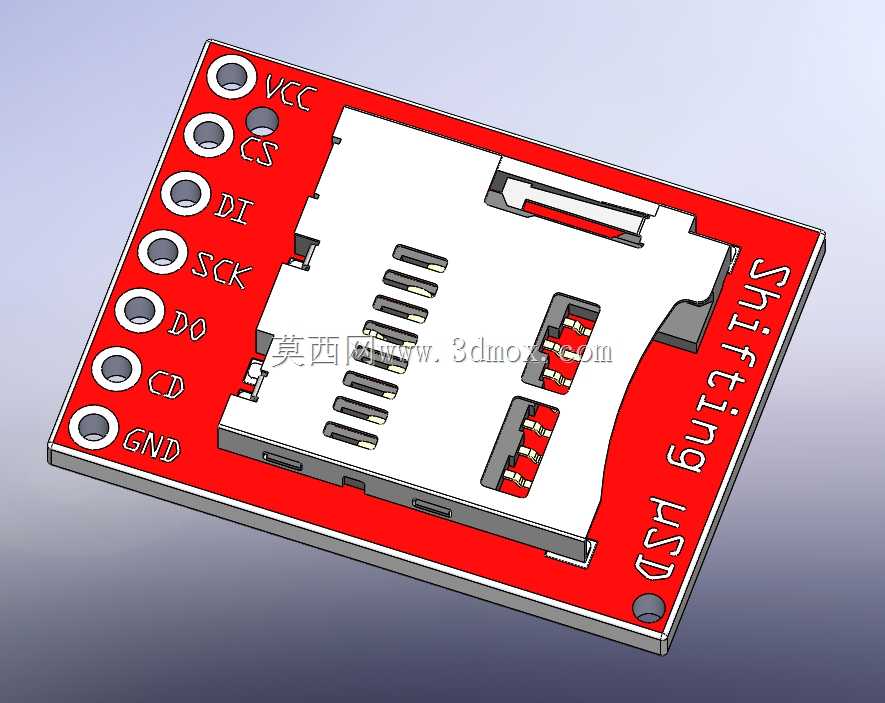

从功能特性上看,模块板载了电平移位电路,能够兼容不同电压域的主控接口,避免主控IO口与SD卡工作电压不匹配导致的通讯失败甚至器件损坏问题;板上丝印清晰标注了VCC、CS、DI、SCK、DO、CD、GND七个功能引脚,对应SPI通讯模式下的电源、片选、数据输入、时钟、数据输出、卡检测、接地信号,工程师在布线或焊接时可以直接对照丝印完成接线,无需额外查阅引脚定义文档,减少接线错误概率。卡检测引脚的设计能够让主控实时识别卡槽内是否插入存储卡,避免系统在无卡状态下尝试读写导致的程序跑飞问题,提升设备运行稳定性。

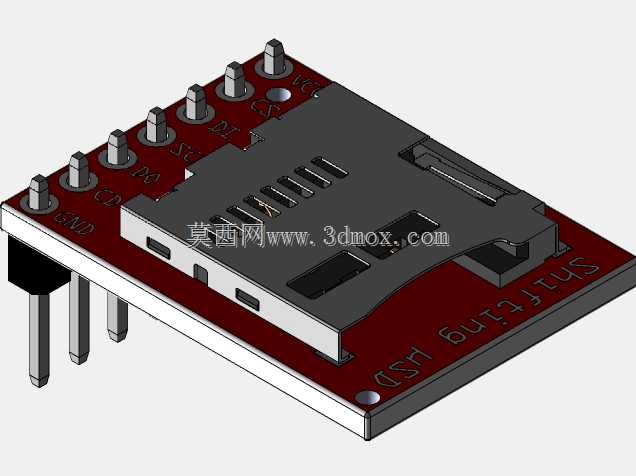

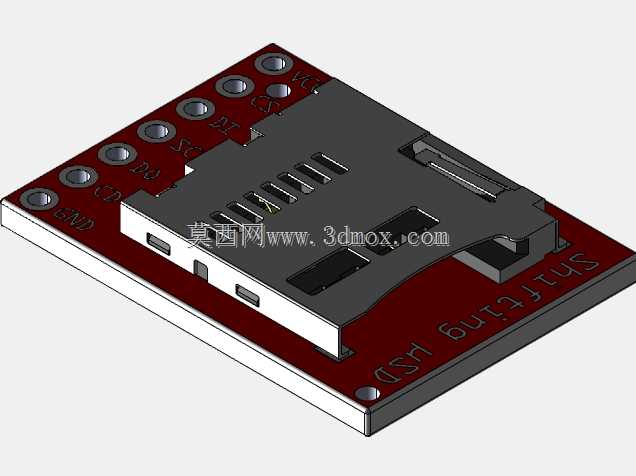

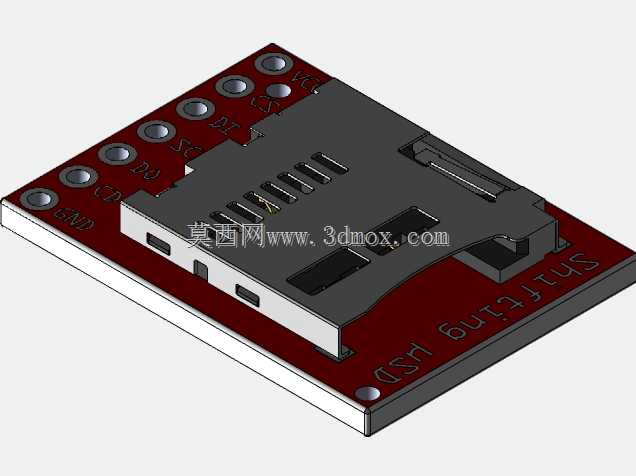

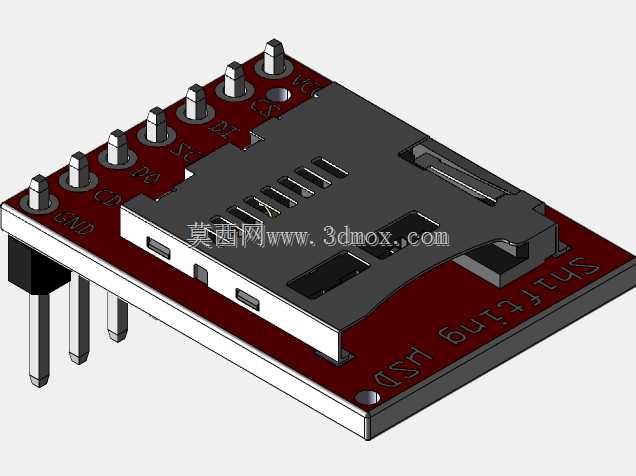

设计思路上,模块采用水平插卡的布局结构,microSD卡槽平行于PCB板面布置,插卡方向与板面平行,相比垂直插卡的模块,能够大幅降低整体安装后的垂直高度,适合外壳内部净空高度有限的紧凑型设备,避免插卡后模块整体高度超出外壳内部空间导致的装配干涉。PCB采用红色阻焊设计,焊盘做了沉金处理,提升排针焊接与卡槽焊接的可靠性,长期在温湿度变化的工况下也不容易出现焊盘氧化接触不良的问题。排针引脚采用单排直插布局,间距为标准2.54mm,既可以直接焊接在主控板的对应排座上,也可以通过杜邦线连接,适配不同的安装连接需求,在原型验证阶段可以快速搭线测试,量产阶段也可以直接焊接在主板上减少接插件带来的接触风险。
从外形尺寸与安装边界来看,模块整体为矩形PCB结构,四个边角预留了标准安装孔位,孔径适配M2规格的固定螺丝,工程师在设计设备外壳或主板安装位时,可以直接通过铜柱或螺丝将模块固定在指定位置,避免设备在震动工况下出现模块移位、引脚脱焊的问题。安装时需要注意,卡槽的插卡入口一侧需要预留至少15mm的操作空间,方便用户插拔存储卡,不能被外壳筋位或其他元器件遮挡;排针伸出PCB背面的长度为标准直插排针长度,若采用贴板焊接的安装方式,需要在主板对应位置预留排针穿过的过孔,避免模块板面与主板之间出现间隙导致安装不稳。模块上的电平转换元器件均布置在卡槽与排针之间的板面上,最高元器件高度不超过排针的塑料基座高度,因此在贴板安装时不会出现元器件与主板干涉的问题,整体安装厚度可以控制在排针基座高度加PCB板厚的范围内,进一步压缩垂直方向的空间占用。
在实际选型使用时,需要注意模块的SPI通讯走线长度不宜过长,否则容易出现信号干扰导致读写数据出错,若模块与主控之间的连线超过10cm,建议在SCK信号线上增加串联匹配电阻减少信号反射;卡检测引脚可以根据实际需求选择是否接入主控IO,若设备不需要实时检测卡插拔状态,也可以悬空该引脚简化接线,但在工业类传感采集设备中,建议接入该引脚实现卡状态实时监测,避免存储异常导致的数据丢失。模块的电源引脚需要就近布置滤波电容,减少SD卡读写瞬间的电流波动对主控电源的干扰,这一点在电池供电的低功耗传感设备中尤为重要,能够避免大电流瞬态拉低电源电压导致的主控复位问题。
