MGN12线性轨道车厢止动对齐工装

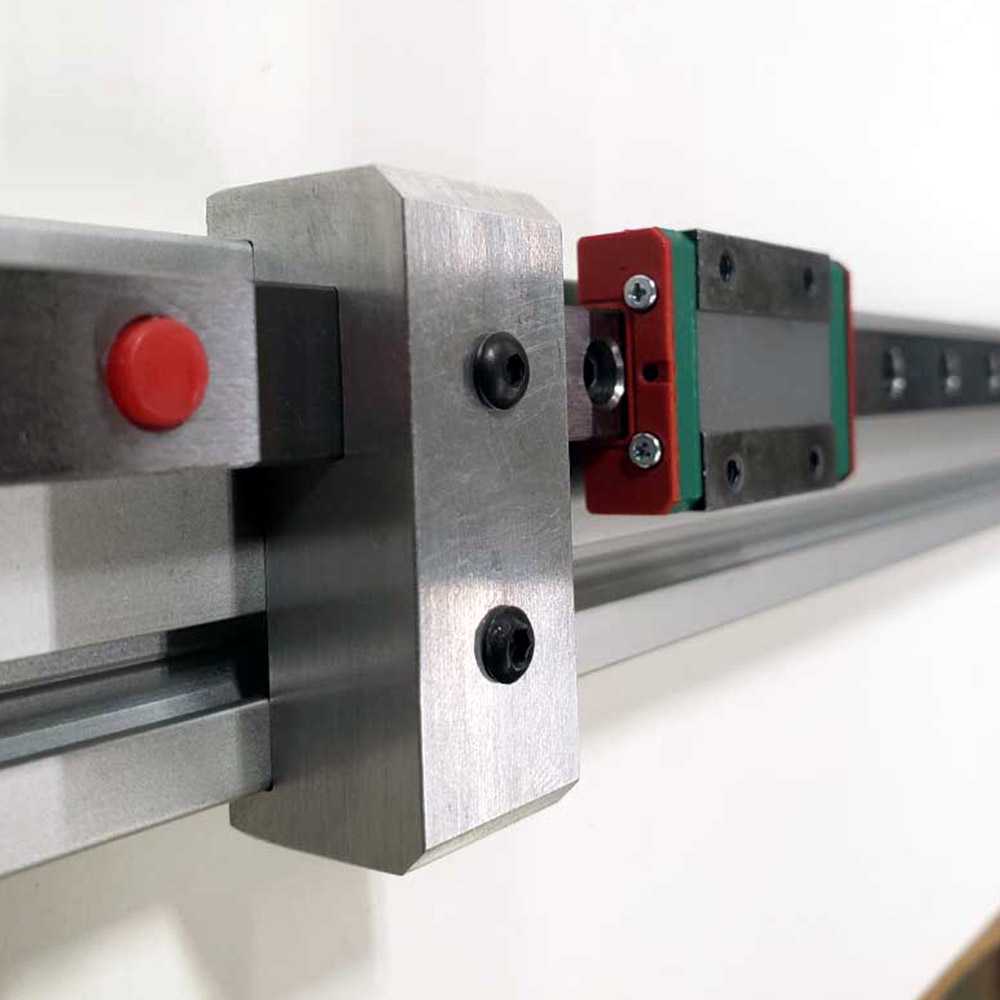

这款线性轨道对齐工装，主要面向桌面级DIY制造设备的线性传动系统装配场景，适配采用2040铝型材框架的3D打印机、小型DIY CNC加工设备的直线导轨安装校准与行程限位需求，解决小型设备装配过程中线性导轨平行度校准难度大、滑块行程硬限位可靠性不足的常见痛点。在小型桌面制造设备的装配环节，线性导轨的安装平行度直接决定运动部件的运行顺滑度、定位精度与整机使用寿命，传统装配中常采用直角尺靠量、反复打表调整的方式，不仅耗时久，对装配者的经验要求高，还容易出现校准偏差导致导轨滑块偏磨、运动卡顿的问题，这款工装正是针对这一装配痛点设计的专用辅助件。工装整体采用铝合金材质加工，主体为适配MGN12系列线性导轨的块状结构，安装侧的型面完全贴合MGN12导轨的外侧基准面，可直接卡合在导轨的指定位置，装配时只需将工装卡在单根导轨的端面，对齐2040铝型材的框架挤压基准边，就能快速确定导轨的安装位置，保证两根平行导轨的安装基准统一，无需反复测量即可将导轨平行度控制在合理公差范围内，大幅降低线性传动系统的装配门槛，提升装配效率。除了装配校准的功能外，这款工装还集成了行程硬止动的功能，工装主体上预留了两个内六角螺丝安装孔，可通过紧定螺丝将工装牢固锁定在导轨的任意行程位置，替代传统的塑料限位块或者胶粘限位挡点，当线性滑块运动到行程端点时，金属材质的工装可承受滑块的刚性撞击，不会出现限位失效、滑块脱轨的问题，相比传统限位结构可靠性大幅提升。工装的侧面还设置了醒目的红色快拆按钮，在需要调整限位位置或者拆装导轨时，按下按钮即可快速松开工装与导轨的卡合，无需完全拧下紧定螺丝就能滑动调整位置，日常调试维护十分便捷。从安装边界来看，工装的整体厚度控制在15mm以内，锁定在导轨上时不会突出2040铝型材的安装平面，不会与设备上的运动拖链、传动皮带等周边部件产生干涉，适配所有采用2040铝型材框架、搭载MGN12系列线性导轨的小型设备，不管是全新设备的装配校准，还是老旧设备的导轨更换、限位结构升级，都可以直接使用这款工装完成操作，无需对原有设备框架做额外的打孔或者改装。针对XYZ轴丝杆固定床移动架构的设备，这款工装还优化了止动面的受力角度，可承受高速运动下滑块的瞬时冲击力，不会因为长期撞击出现位置偏移，长期使用也能保持稳定的限位精度，有效避免运动超程导致的丝杆撞弯、喷嘴撞坏等设备故障。
