中型客车底盘骨架框架结构设计

该结构为中型客车的底盘上部承载骨架框架，是客车整车结构的核心承载基底，主要应用于城市通勤、中短途客运类中型客车的车身搭建环节，作为后续安装外覆盖件、车内座椅、内饰板、车窗总成以及车载附属设备的基础承载结构，承担整车行驶过程中来自路面的振动载荷、乘客与设备的静载荷，以及车辆加减速、转向时产生的交变载荷，是保障客车车身结构强度与刚性的核心部件。

在实际使用场景中，该骨架框架直接决定了客车车身的整体抗扭、抗弯性能，既要满足日常铺装路面行驶的结构强度要求，也要能够应对非铺装路面的颠簸冲击，避免车身出现形变、异响甚至结构失效的问题，同时为后续车内布局提供精准的安装基准，保障各部件装配位置的一致性与可靠性。设计过程中优先采用了等截面杆件排布的框架式结构思路，通过纵横交错的杆件形成稳定的空间桁架结构，在控制整体自重的前提下最大化提升结构的承载效率，纵向通长杆件作为主要的承载传力路径，横向杆件与弧形顶架杆件则形成横向稳定支撑，将局部载荷快速分散到整个框架结构上，避免局部应力集中导致的结构损坏。

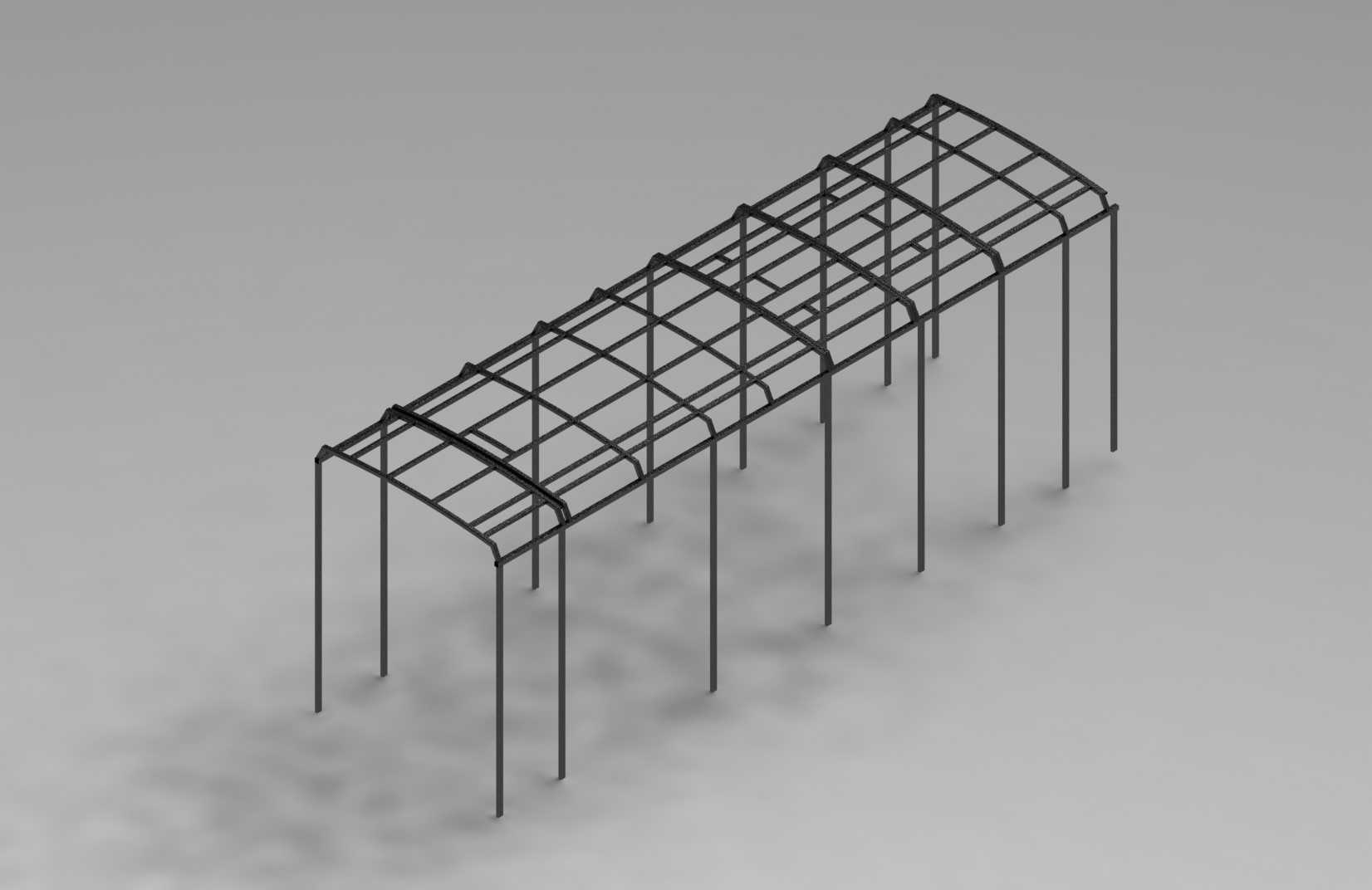

该骨架整体外廓尺寸为7500mm×2200mm×3000mm，安装边界完全匹配中型客车的常规底盘安装点位，底部竖杆下端预留了与底盘车架纵梁、横梁连接的安装接口，可直接通过焊接或螺栓连接的方式固定在行驶底盘上方，框架顶部的弧形杆件完全贴合中型客车的顶部外轮廓弧度，为后续安装车顶外覆盖件、空调机组预留了足够的安装空间与支撑点位，侧面竖杆的排布位置精准对应客车侧窗、乘客门的安装边界，不会对后续车身附件的装配造成干涉。在结构细节设计上，各杆件的连接节点均采用了贯通式连接设计，避免杆件截断后出现的强度断层，关键受力位置的杆件排布密度做了针对性提升，比如乘客门对应的框架开口位置，额外增加了斜向支撑杆件来弥补开口带来的结构强度损失，保障框架整体的刚性均匀，不会出现局部刚性薄弱的问题。该框架结构的设计充分考虑了中型客车的实际使用需求，在结构强度、自重控制、装配兼容性之间做到了较好的平衡，能够适配多数同尺寸规格中型客车的车身搭建需求，为后续整车装配提供可靠的结构基础。
