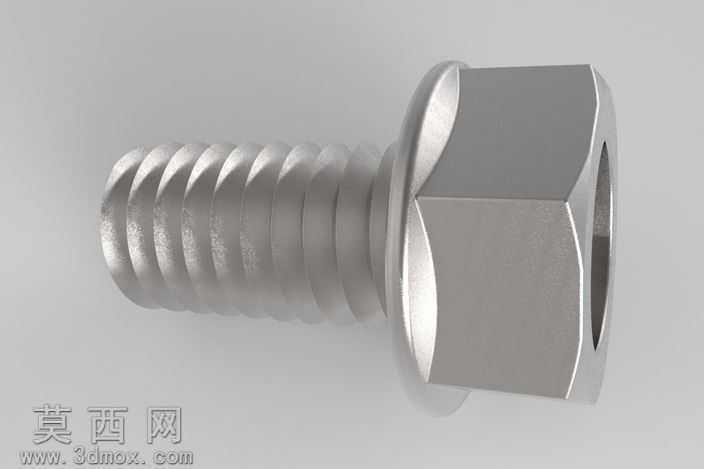

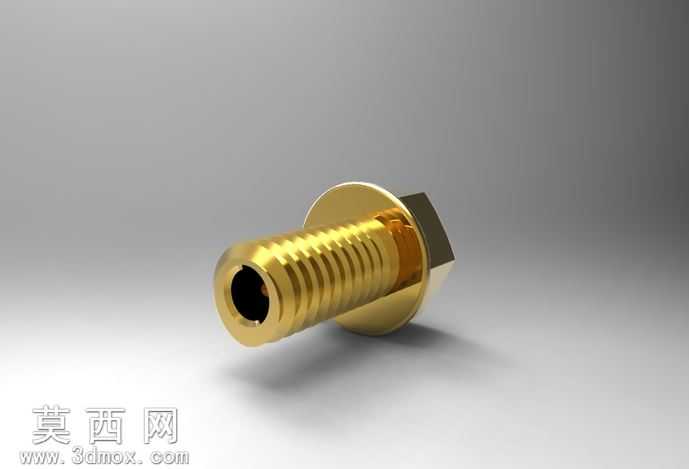

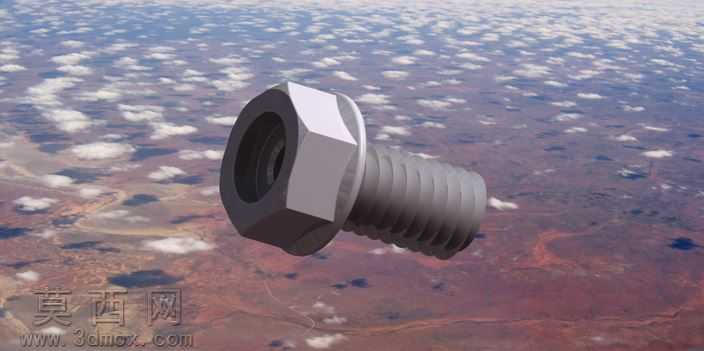

本作品为六角法兰面排气螺栓的三维参数化建模成果,建模阶段以实际工业应用中的排气螺栓实物尺寸为基准,首先梳理螺栓的整体结构逻辑:该零件由六角头部、法兰承压盘、带外螺纹的杆身、中心轴向排气通孔四个核心结构组成,建模时优先绘制中心轴线作为全局定位基准,先通过旋转凸台命令生成螺栓杆身与中心通孔的基础实体,确保中心排气孔的同轴度公差符合紧固件的装配要求,避免后续使用中出现排气不畅、密封失效的问题。六角头部建模时,先绘制正六边形草图,通过拉伸命令生成头部基体,对头部与法兰盘衔接的位置做圆角过渡处理,消除应力集中隐患,同时还原冷镦成型工艺下的边角钝化特征,避免尖锐棱边的建模失真。法兰承压盘部分,在六角头部下方绘制带过渡圆弧的圆盘草图,拉伸后与头部、杆身做布尔合并,对法兰盘的承压面做平面度约束,还原实际零件装配时的密封贴合面特征。外螺纹部分采用真实牙型建模,先绘制标准公制螺纹的牙型截面轮廓,通过螺旋线扫描切除命令生成完整的螺纹牙型,螺纹收尾处做自然收牙处理,还原实际滚丝加工的螺纹末端特征,避免出现生硬的螺纹截断效果。材质与渲染阶段,为模型赋予碳钢镀锌金属材质,调整材质的粗糙度、金属度参数,还原紧固件表面的哑光镀锌质感,同时为中心排气孔的内壁赋予略深的金属色泽,区分内外表面的加工纹理差异;场景布光采用三点布光法,主光从侧上方投射,突出六角头部的棱边转折与法兰盘的轮廓,辅光补亮杆身螺纹的暗部细节,避免螺纹牙型出现死黑区域,轮廓光勾勒螺栓整体的外轮廓,提升渲染图的立体感。建模过程中严格遵循紧固件的设计规范,所有结构尺寸均参考对应规格的排气螺栓行业标准,中心排气孔的孔径、孔深参数经过反复校核,确保该模型可直接用于装配模拟、流体排气仿真等工程场景,整体模型无破面、无重叠面、无多余特征,几何拓扑结构规整,可兼容多类三维工程软件的导入编辑需求。
- 上一篇:双耳环铰接式液压油缸三维设计
- 下一篇:电子元器件模压安装防护框结构设计
- 全部评论(0)
- 模板大小 8.86 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2011,STEP/IGES,效果图,CATIA,STL,
- 软件分类 通用机械零部件
