电子元器件模压安装防护框结构设计

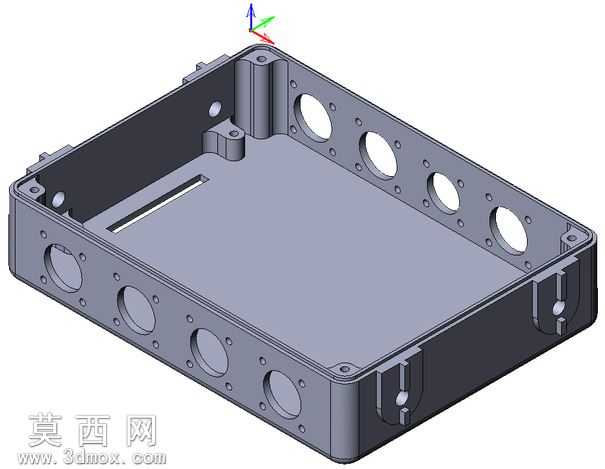

本作品为电子元器件配套的模压安装防护框三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循模压成型工艺的设计规范，对框体的每一处结构细节都做了精准还原。模型整体采用一体化框型壳体结构，主体材质设定为常用的模压工程塑料，渲染阶段赋予壳体哑光深灰的工程塑料质感，内壁做了哑光消光处理，还原实际模压件的表面质感，边角处的圆角过渡、安装卡扣的细节都通过材质光影做了突出表现，清晰呈现结构的层次关系。结构设计上，框体采用薄壁围合式结构，侧壁根据不同规格电子接插件的安装需求，开设了多组不同直径的圆形安装过孔，孔位边缘做了适配模压工艺的脱模斜度与圆角处理，避免应力集中；框体内部设置了多组带安装孔的立柱结构，用于内部电路板的定位与螺丝固定，立柱与框体侧壁做了加强筋连接，提升整体结构强度；框体的长侧边开设了长条形开槽，适配扁平排线的引出需求；框体的四个边角位置设计了嵌入式安装卡扣结构，可实现与上盖或安装基座的快速扣合固定，无需额外螺丝即可完成装配，卡扣处做了弹性让位结构设计，保证反复拆装的结构耐用性。设计思路围绕电子元器件的防护与安装需求展开，首先根据内部容纳的电子元器件排布尺寸确定框体的内部净空间尺寸，再根据外部安装的接口类型确定侧壁开孔的位置与直径，随后结合模压成型的工艺要求，对所有棱角做圆角过渡，对壁厚做均匀化处理，避免出现壁厚不均导致的成型缺陷，同时在受力集中的安装立柱、卡扣位置增设加强结构，在保证框体整体结构强度的前提下尽可能减少材料用量，降低模压生产的成本。模型的所有特征均保留完整参数，可根据实际使用的元器件尺寸、安装接口需求快速调整孔位大小、框体长宽高尺寸，适配不同规格的电子组件安装防护需求，可直接用于模压模具的设计参考、产品结构验证以及装配干涉检查。
