伟巴斯特车载直流循环水泵结构设计

这款车载直流水泵主要面向乘用车辆与特种作业车辆的热管理系统配套场景，可适配车辆驻车加热、低温启动预热、动力电池温控循环、辅助散热回路等多种车用流体输送需求，能够在车辆发动机未启动的工况下独立驱动冷却液循环，将加热单元产生的热量快速输送到车厢暖风回路或发动机冷启动预热回路，也可在新能源车型的温控系统中承担冷却液循环动力，保障电池组、电控单元始终处于适宜的工作温度区间，避免低温环境下部件性能衰减、高温工况下部件过热失效的问题。

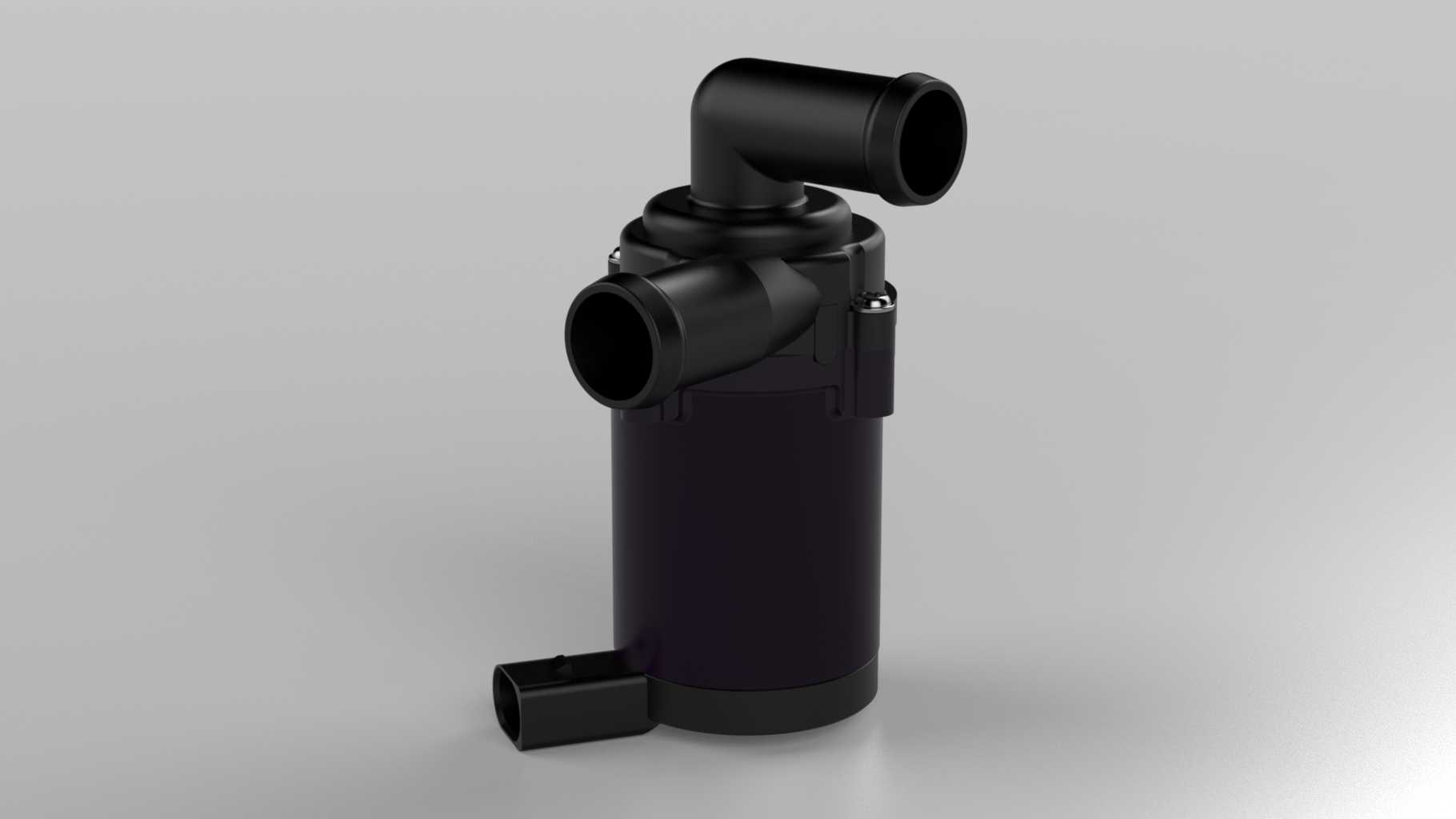

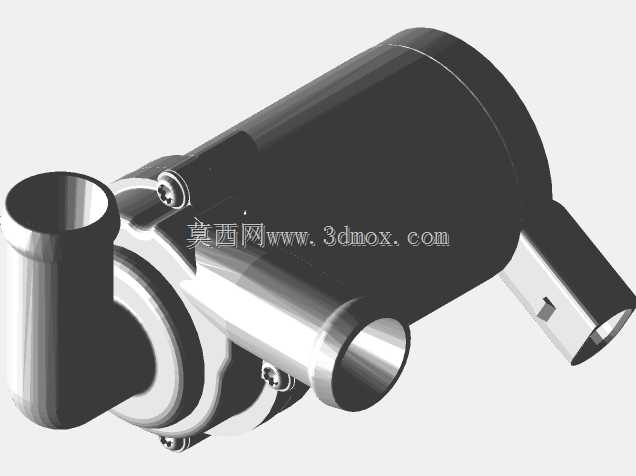

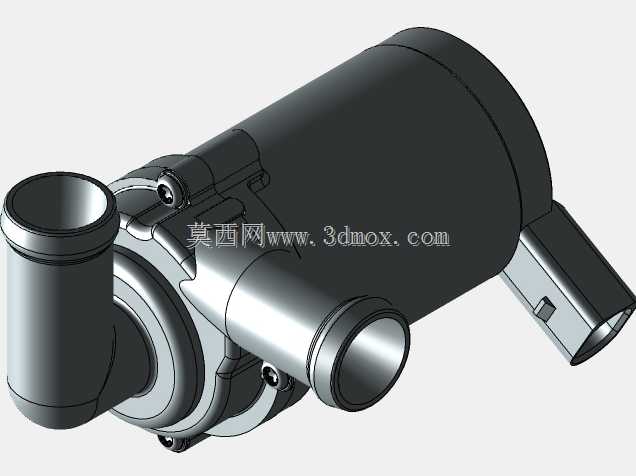

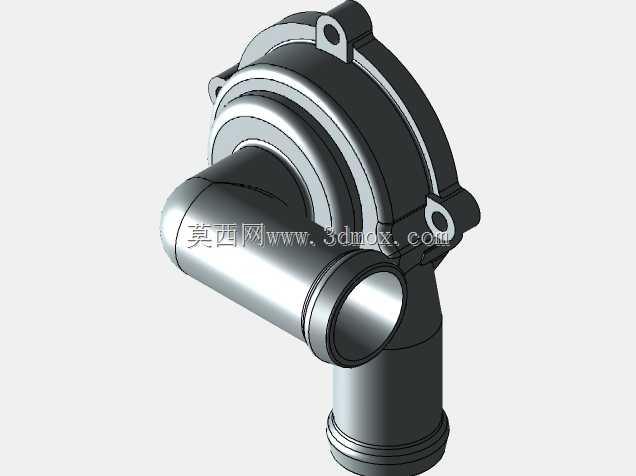

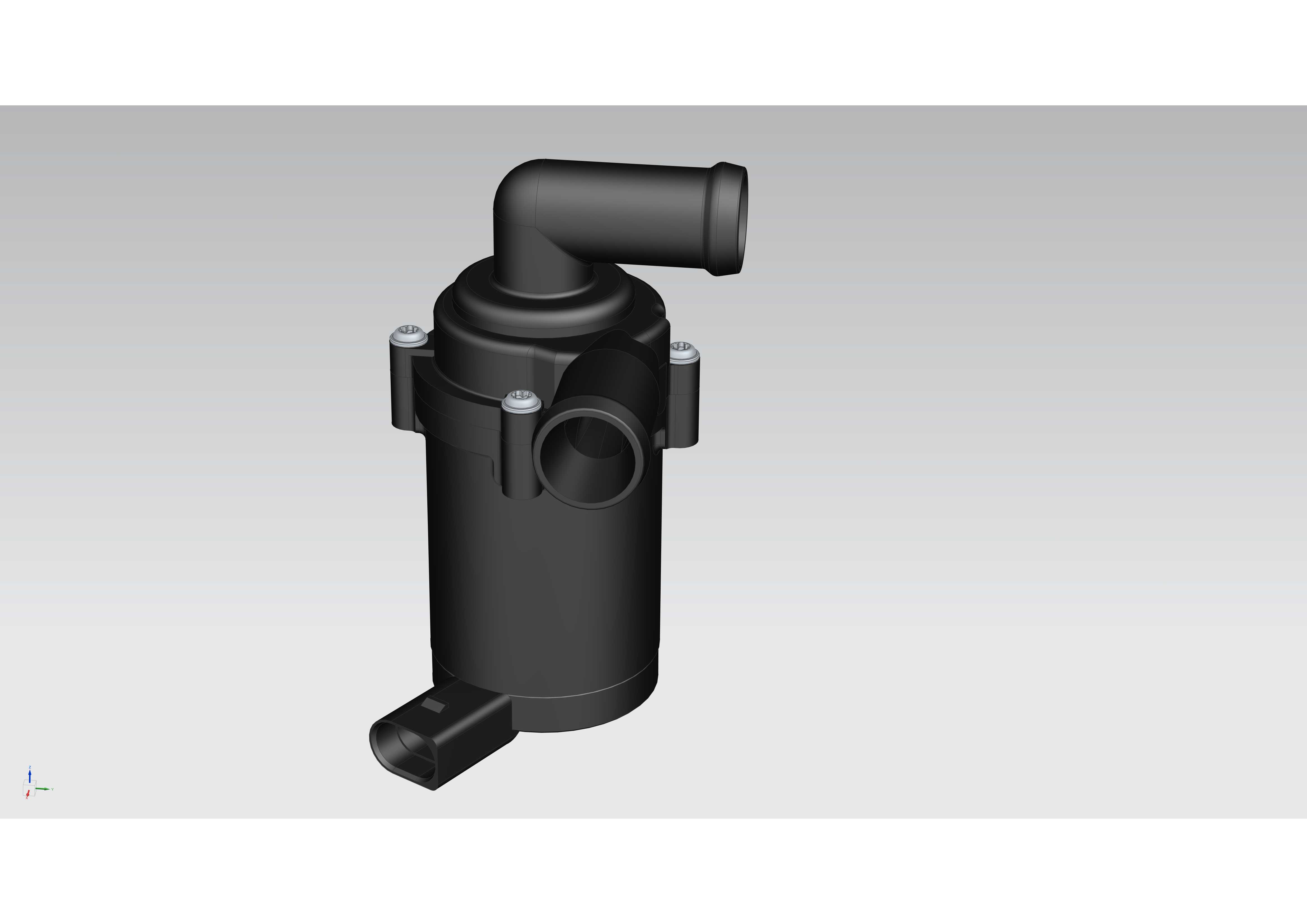

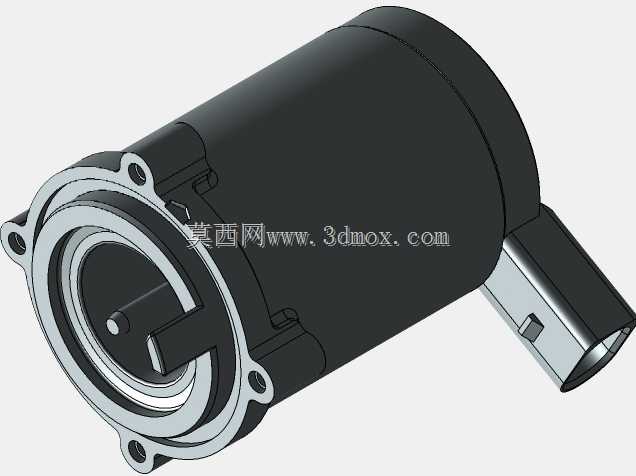

产品整体采用立式圆柱筒体结构设计，主体泵腔为一体化密封式筒体结构，最大限度减少流体泄漏风险，两个流体接口采用90度正交布局的弯管式快接结构，侧向接口与顶部接口分别对应回路的进出端，接口外径适配车用标准橡胶冷却水管的装配尺寸，安装时无需额外定制转接接头，直接卡箍紧固即可完成管路连接，能够适配多数车型现有冷却管路的布局走向，减少管路弯折带来的流阻损失。泵体侧下方集成了标准化车用电气接插件，接插件采用带定位卡扣的防水结构，可直接与车辆线束端的对应插座对插，接插件引脚定义符合车用低压电器通用规范，无需额外改接线束即可完成电气连接，接插件的侧向出线布局也能避免车辆行驶过程中泥水、灰尘直接堆积在接插件接缝处，提升长期使用的电气可靠性。

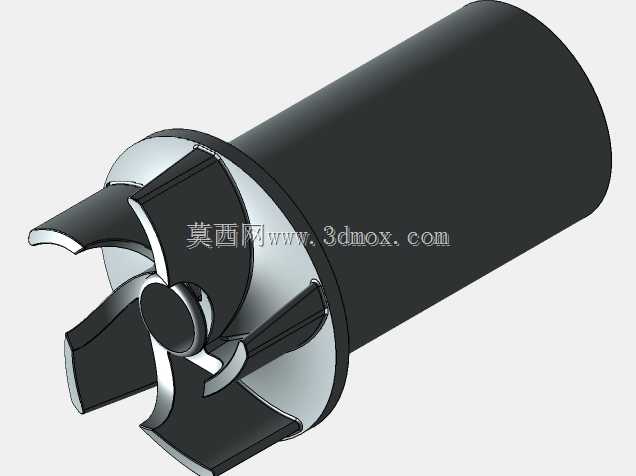

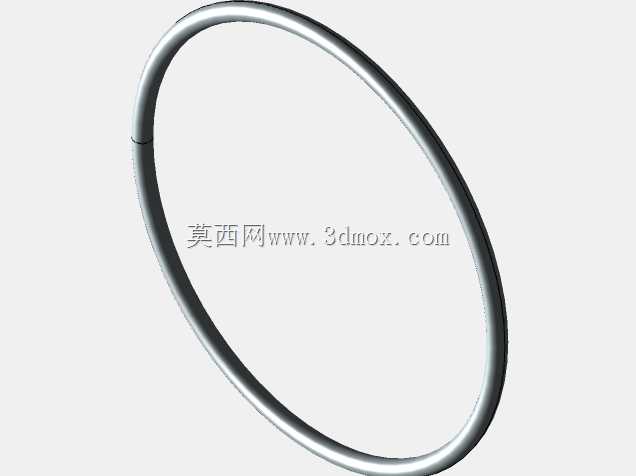

设计过程中充分考虑车载工况的安装边界，泵体整体外径控制在紧凑范围内，筒体高度适配车辆机舱内的狭小安装空间，泵体侧面预留了标准安装固定位，可通过配套的减震支架固定在机舱钣金或安装支架上，安装时预留的周边间隙可满足车辆行驶振动下的位移余量，避免泵体与周边部件发生磕碰干涉。泵体内部采用无刷直流水道结构设计，叶轮与泵腔的配合间隙经过精准调校，在12V额定工作电压下可实现稳定的大流量输出，能够满足750L/h流量下的循环需求，出水端压力适配车用冷却回路的阻力特性，不会出现压力过高导致管路胀裂、或是压力不足导致循环不畅的问题。泵体整体采用耐高低温、耐冷却液腐蚀的工程塑料材质，可在-40℃到120℃的工作环境下长期稳定运行，密封结构采用车用级耐老化橡胶密封圈，能够耐受冷却液长期浸泡不出现溶胀、开裂问题，整体防护等级适配车辆机舱的复杂使用环境，可抵御飞溅泥水、道路扬尘的侵蚀，满足车辆全生命周期的使用需求。
