铰接式吊耳连接支座结构设计

该铰接式吊耳连接支座是工业传动与承重系统中常用的活动连接部件，主要应用于需要小角度摆动补偿的机械连接场景，常见于气动元件端部连接、液压管路吊挂、轻型设备吊装铰接、自动化生产线工位吊挂、输送线张紧结构连接等工况，能够在连接承重的同时，补偿安装过程中的角度偏差，抵消设备运行中产生的小幅振动与位移，避免刚性连接带来的应力集中问题，提升整套连接结构的使用寿命与运行稳定性。

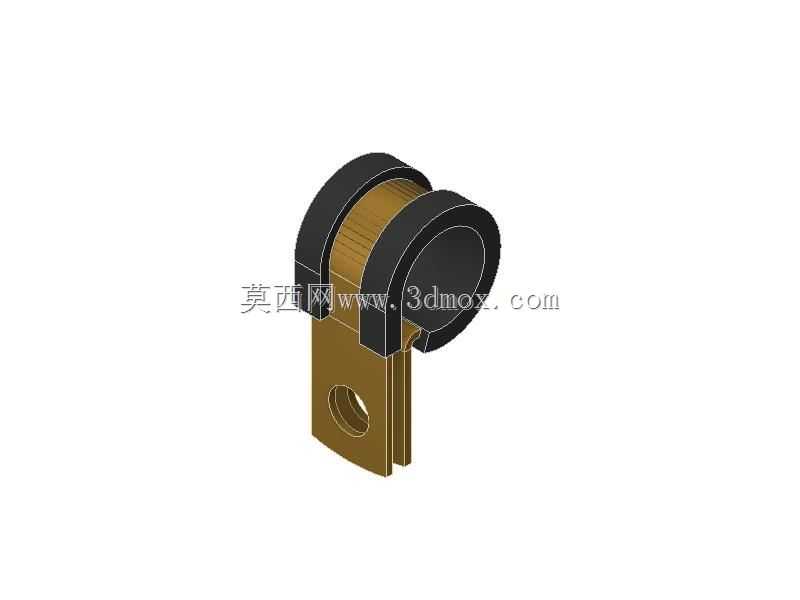

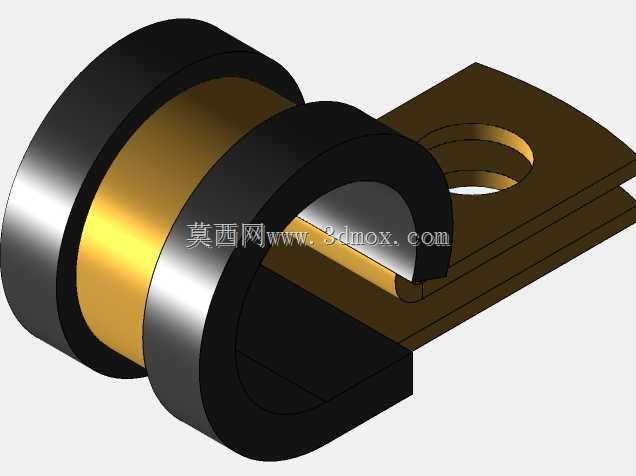

从功能特性来看，该部件采用分体式组合结构，上部为带环形衬套的铰接转动段，衬套采用耐磨材质内嵌设计，能够在销轴穿入后实现顺畅的周向转动，转动过程中摩擦阻力小，长期使用磨损量低，无需频繁加注润滑脂即可维持稳定的转动性能；下部为开叉式安装支座，支座板上预留有同轴的安装通孔，可通过螺栓或销轴与下方的固定工位、执行元件端部实现牢固连接，开叉式的结构设计能够让安装对位更加便捷，同时提升连接后的抗侧向偏移能力，避免连接部位受侧向力时出现脱开、变形的问题。

在设计思路上，该部件优先考虑了受力均匀性与安装便捷性，上部铰接段的环形结构采用等壁厚设计，能够让承重时的环向应力均匀分布，避免局部应力过大导致的结构开裂；下部支座的板件厚度根据承重载荷做了匹配设计，安装孔的位置避开了应力集中的转角区域，在孔位周边做了轻微的圆角过渡处理，进一步降低孔位受力时的应力峰值。上下两部分的连接采用一体化过渡结构，没有额外的拼接焊缝，整体结构强度更高，能够承受动态载荷下的反复冲击。

从安装边界来看，上部铰接环的内孔直径适配常规标准销轴尺寸，环形段的外径与宽度控制在紧凑范围内，不会占用过多的安装空间，转动时的外轮廓不会与周边相邻部件产生干涉；下部开叉支座的开口宽度适配常规厚度的安装连接板，安装孔的中心距与孔径符合通用五金配件的安装尺寸规范，能够直接与市面常规的连接支架、气缸活塞杆端部、设备吊点实现匹配安装，无需额外做定制化的改孔加工。整体外形轮廓规整，没有突出的尖锐棱角，安装操作时不会划伤操作人员，也便于后续的表面防腐处理与日常巡检维护。
