长排不锈钢钢琴铰链结构设计

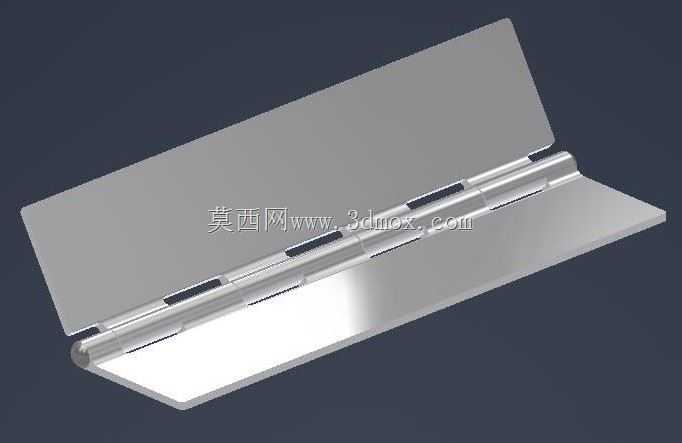

这款长排钢琴铰链是针对大尺寸平面构件转动连接需求开发的五金连接件，主要应用在各类大型设备检修门、工业柜体门板、特种箱盖、钢琴琴盖以及需要大跨度均匀承托的开合结构场景中，区别于普通短款合页仅能提供局部连接支撑的特性，这类通长设计的铰链能够沿构件的整个开合边布置，让门板或盖板在转动过程中受力均匀分布，不会出现局部应力集中导致的门板变形、合页脱落、开合卡顿等问题，尤其适合宽度较大、自重偏高的平面开合构件使用。从功能特性来看，这款铰链采用多段式同轴芯轴串联多组合页页片的结构，芯轴贯穿整个铰链长度方向，每间隔一段距离设置一组页片与两侧安装板固定，既保证了整体转动的同轴度，又能让每一段页片均匀分担门板的自重与开合过程中的载荷，避免单点受力过载的问题。铰链的两个安装页板采用平整的薄型不锈钢板材冲压成型，板面平整度高，安装后能够与门板、门框的安装面完全贴合，不会出现凸起、缝隙不均的情况，既保证了连接的牢固度，也能兼顾安装后的外观整洁度。在设计思路上，这款铰链优先考虑了大跨度连接的结构稳定性，芯轴采用整根通长的圆钢材质，保证长尺寸下的同轴精度，避免多段芯轴拼接出现的转动不同心、开合卡滞问题；页片与安装板之间采用卷边包覆芯轴的结构，卷边间隙控制在合理范围，既保证转动的顺滑度，又不会出现过大的旷量，让门板开合过程平稳无晃动。安装边界方面，这款铰链的两个安装页板宽度一致，厚度均匀，安装时可以根据实际门板的厚度与安装空间，沿页板长度方向按需布置固定孔位，不需要额外裁切铰链长度，适配不同宽度的开合构件；铰链的转动角度可以达到180度及以上，能够满足门板完全翻开的使用需求，无论是需要平贴开启的检修门，还是需要大角度翻开的箱盖结构，都能适配。在实际使用场景中，这类长排钢琴铰链还常被用在航空箱、大型电气柜、恒温设备门体、装饰性暗门等结构上，凭借通长支撑的特性，即使是薄型门板在开合时也不会出现边缘翘曲、变形的问题，相比多个独立短合页拼接的安装方式，通长铰链的安装对位更简单，只需要保证铰链整体与安装边平行即可，不需要逐个调整每个合页的同轴度，能够大幅降低现场安装的调试难度，同时长期使用过程中也不容易出现合页错位、门板下垂的问题，耐用性与可靠性远高于普通分散布置的合页产品。
