带式电镀工件连续输送作业设备

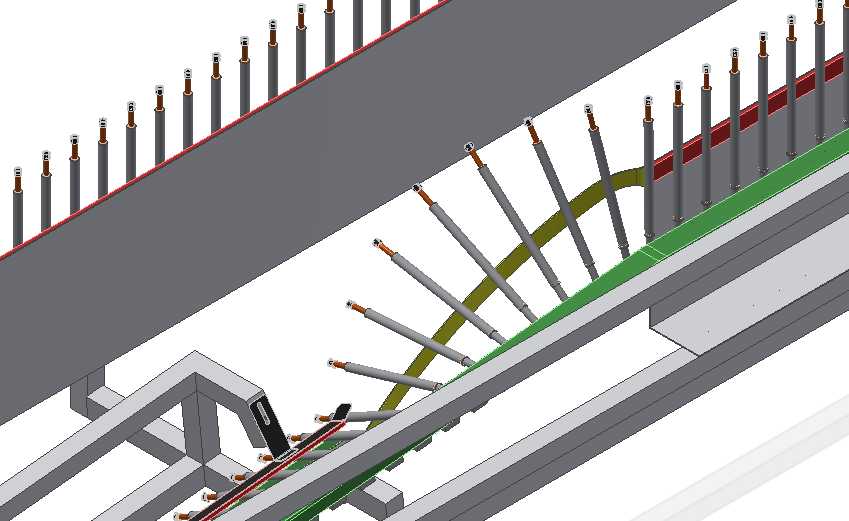

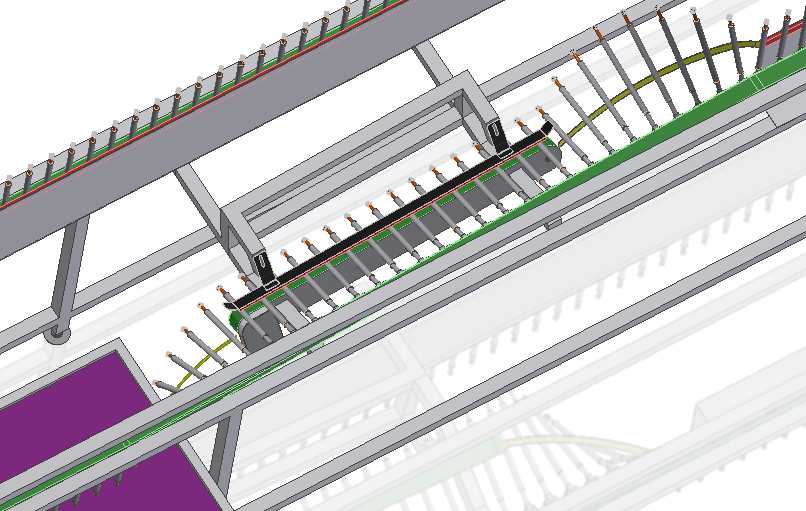

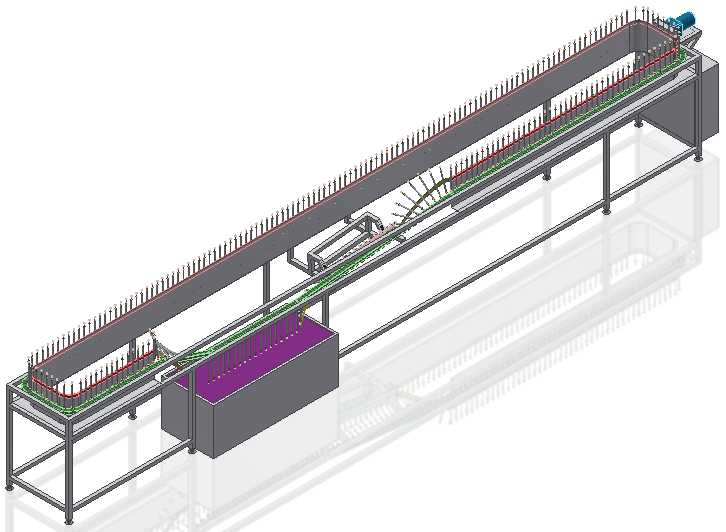

该设备主要应用于金属表面处理行业的电镀生产车间场景，适配中小型五金冲压件、电子接插件、小型压铸件等批量工件的连续电镀工序输送需求，是整条电镀自动化产线中衔接各工艺槽位的核心输送载体，可完成工件从电镀槽出槽后到后续漂洗、钝化、烘干等工序的平稳导送，替代传统人工挂具转运的作业模式，大幅降低电镀作业过程中人工接触腐蚀性药液的安全风险，同时提升整线生产的连续化作业效率。设备采用长条形环形带式输送结构设计，整体沿产线走向呈长直布局搭配端部回转段，主体支撑采用标准化工业铝型材搭配碳钢方管焊接机架，机架底部设置可调式支撑脚杯，可适配车间地面不平整的安装场景，安装时需预留设备侧边至少600mm的维护操作空间，设备整体长度可根据电镀产线的工艺槽排布长度做适配调整，常规适配10-30米长度的电镀产线布局，设备宽度控制在1.2米以内，可适配多数中小型电镀车间的通道通行要求。设备核心功能特性在于配置了可灵活调节转速的驱动系统，操作人员可根据不同工件的电镀工艺要求、药液附着特性调整输送线运行速度，当工件从电镀槽完成电镀工序出槽后，随线配置的专用导板会将挂具上的工件平稳导入带式输送面，通过匹配合理的输送速度，能够让工件表面附着的多余电镀药液在输送过程中自然回流至对应工艺槽内，既减少电镀药液的无谓损耗，也能避免过量药液被带入后续漂洗槽导致漂洗水浓度快速升高，降低后续废水处理的负荷。设计过程中充分考虑电镀车间的腐蚀性作业环境，与药液、工件接触的输送面、导板部件均采用耐酸碱腐蚀的非金属材质制作，机架表面做多层防腐喷塑处理，驱动端设置在设备端部的高位区域，避免腐蚀性药液飞溅侵蚀驱动部件，输送线的环形回转位置做了圆弧过渡导向设计，可避免工件在转向位置出现卡滞、掉落的问题，输送面上方预留了挂具导向的限位结构，能够保证挂具在输送过程中始终保持稳定姿态，不会因输送震动出现工件脱落、歪斜的情况。设备可直接对接现有电镀产线的上下料工位，无需对原有槽体结构做大规模改造，安装调试时仅需调整机架高度与电镀槽出槽口的高度差，保证导板与出槽位置平滑衔接即可投入使用，日常维护仅需定期检查输送皮带的张紧度、清理导板位置附着的药液结晶即可，维护难度低，适配中小规模电镀加工企业的产线升级需求。
