钣金切割设备冷却段辊组装配结构

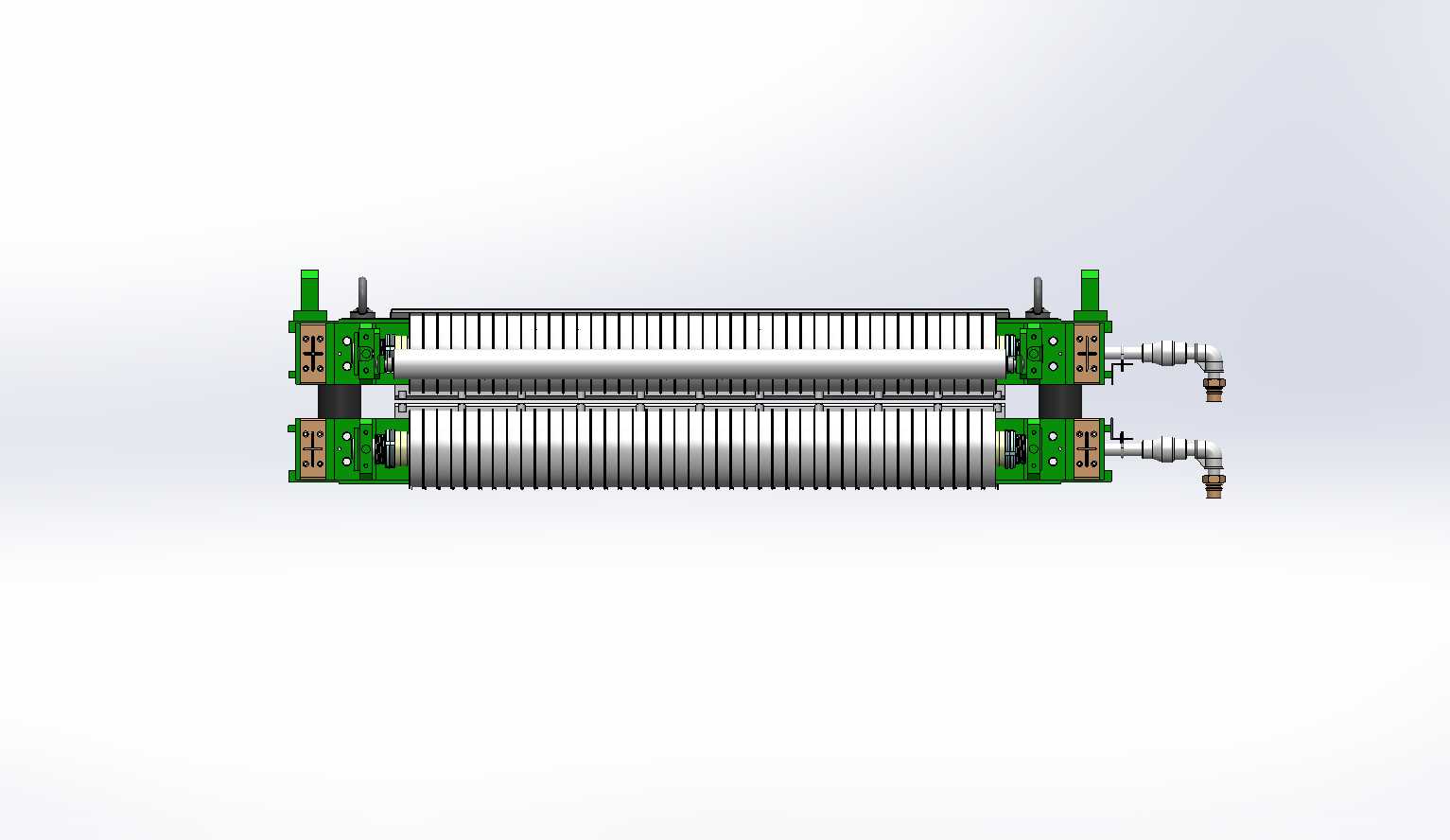

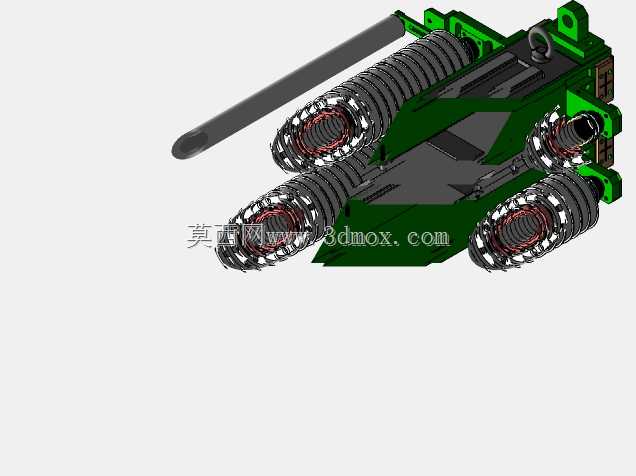

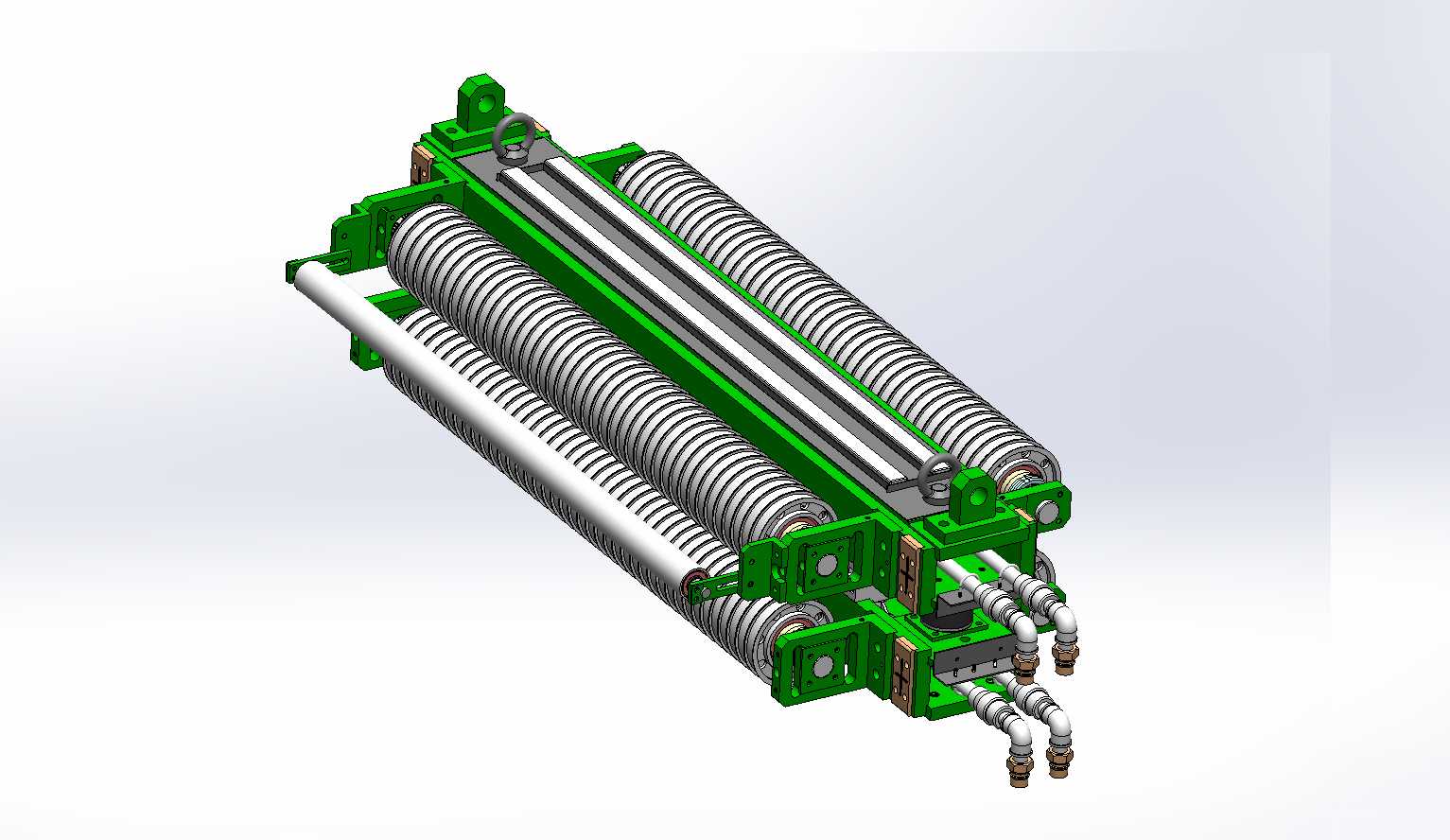

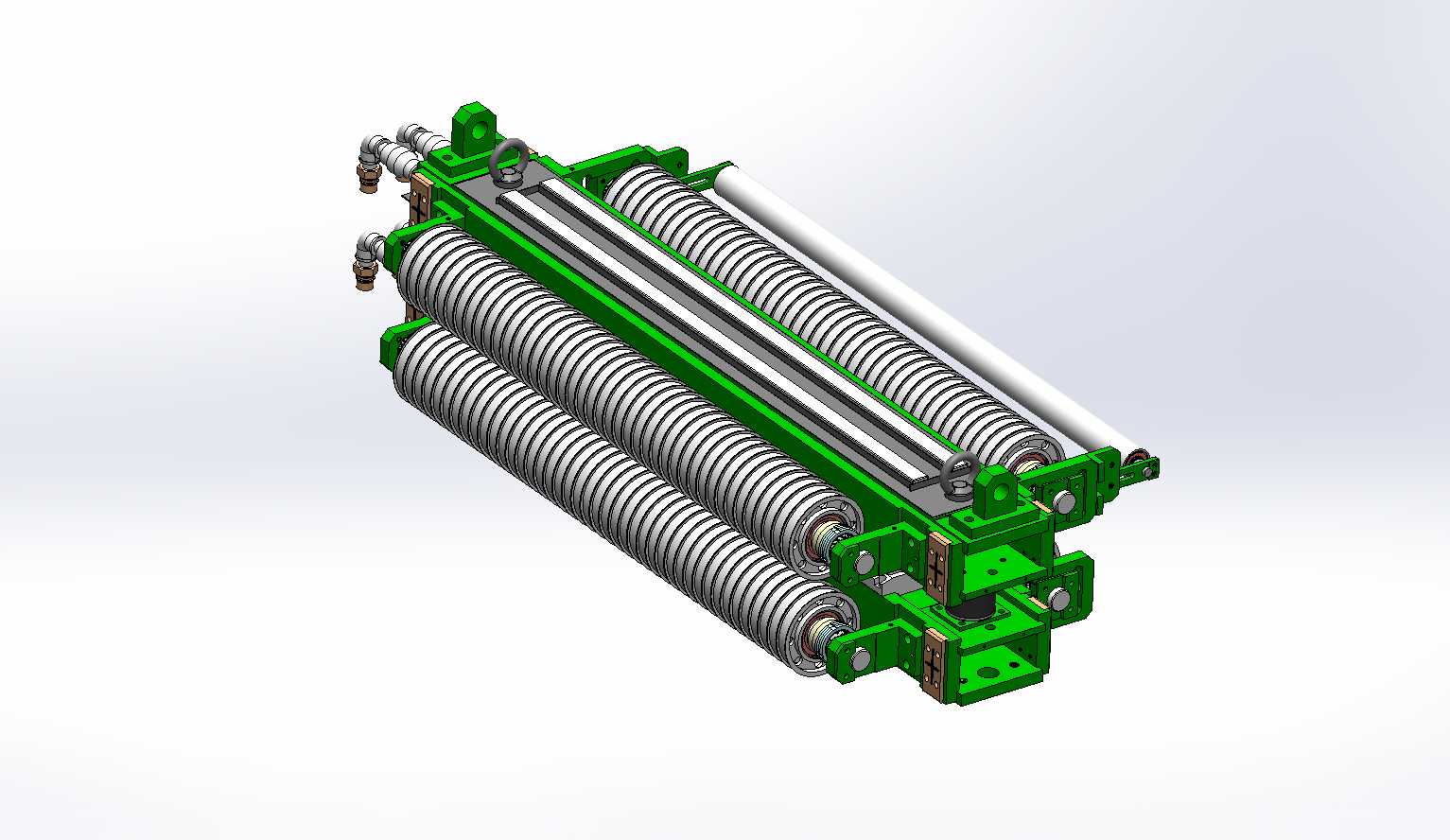

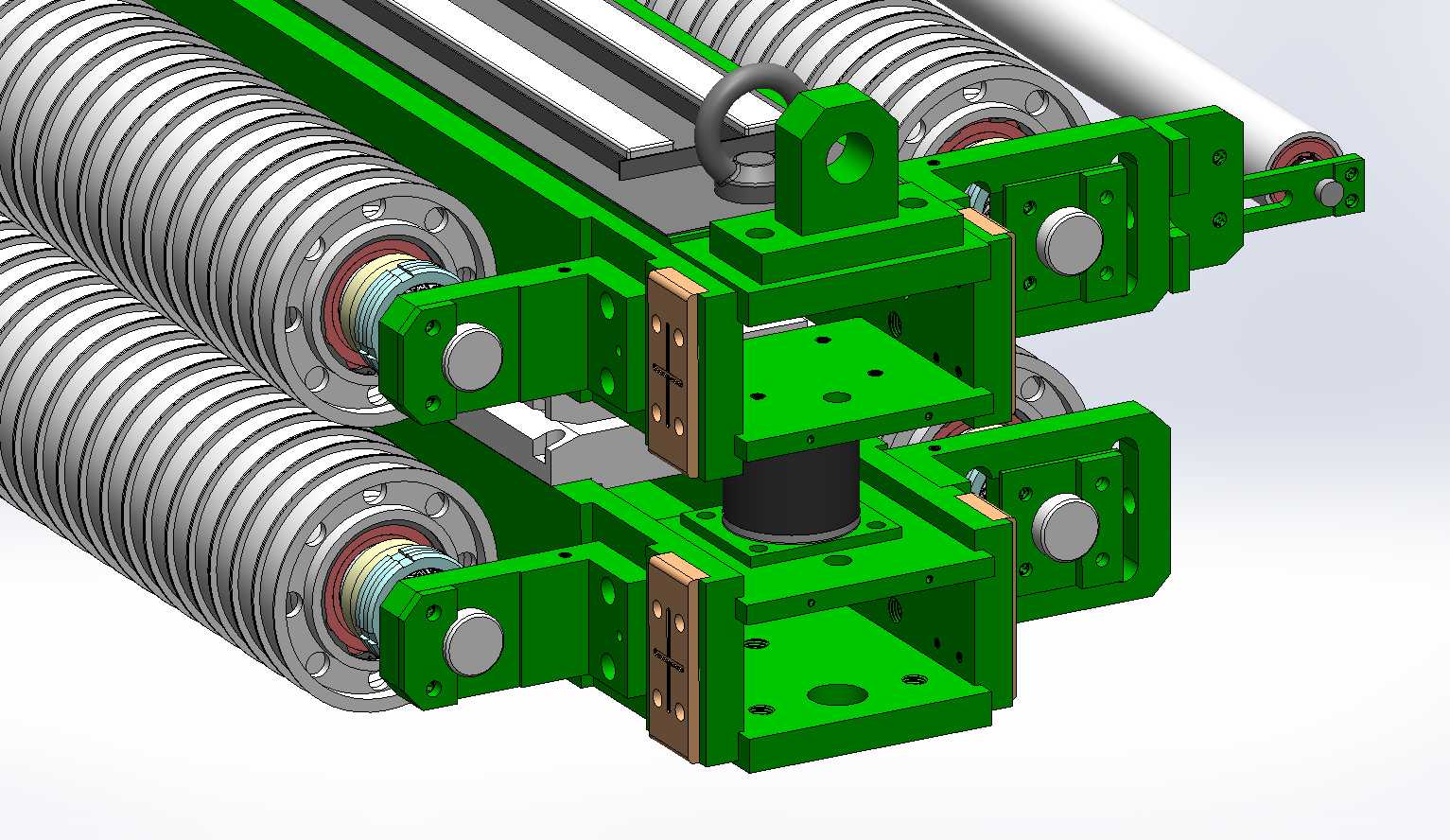

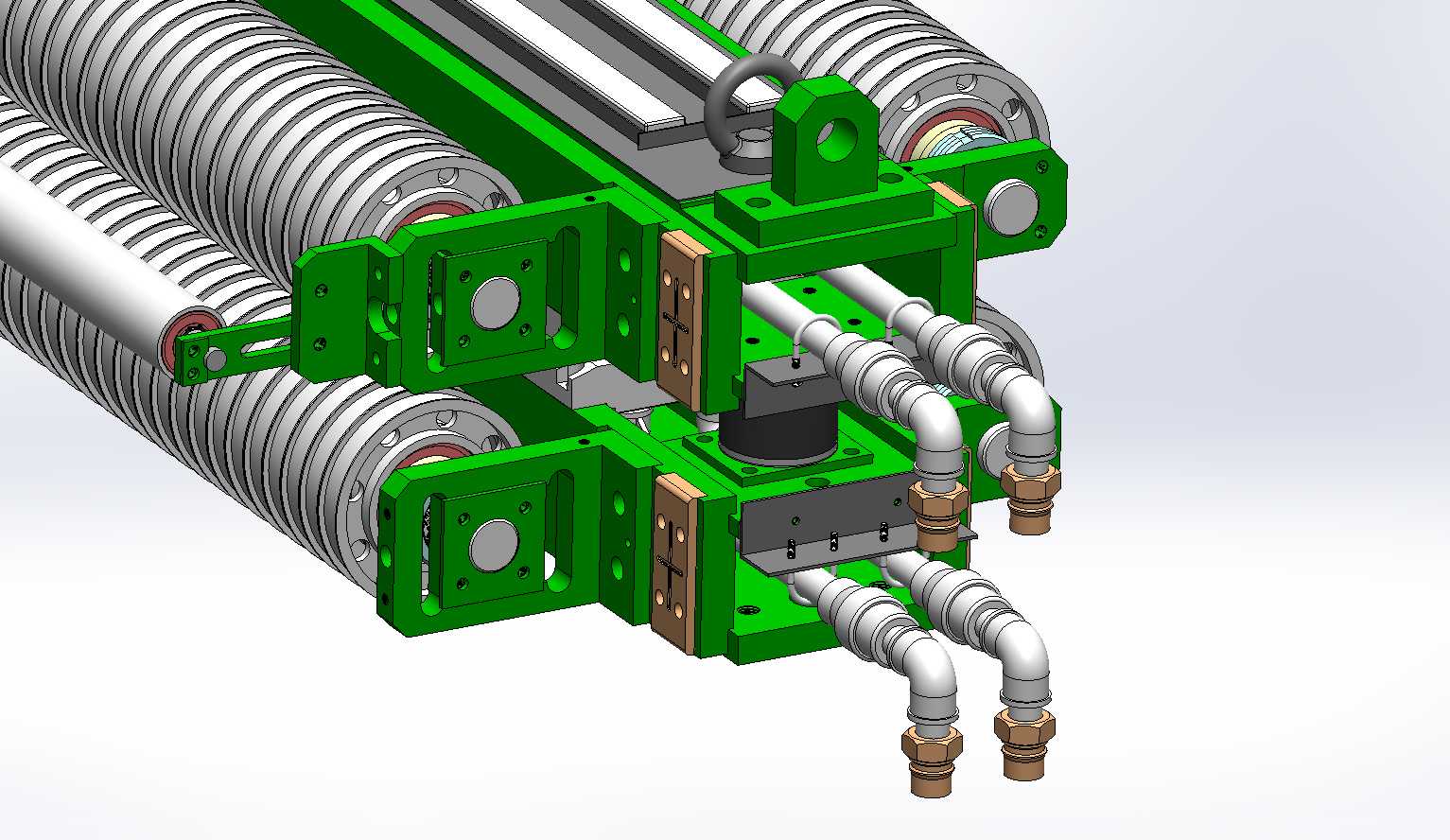

该结构属于钣金切割生产线的核心冷却输送段装配单元，主要应用于连续式钣金激光切割、等离子切割生产线的出料衔接工位，承担刚完成热切割工序的高温钣金薄板的承接、匀速输送与接触式冷却功能，解决热切割后板材温度过高导致的形变、后续工序无法快速衔接的行业痛点，适配厚度0.5-6mm的冷轧钢板、镀锌板、不锈钢板等常见钣金加工板材的加工后输送冷却需求。从功能特性来看，该结构采用上下双排平行辊组的对夹式输送设计，辊身表面加工有细密环形散热槽，既可以增大与高温板材的接触换热面积，也能避免板材表面划伤，辊组内部可通入循环冷却介质，通过辊身与板材的持续接触快速带走切割余温，将板材温度在短距离输送段内降至后续码垛、折弯工序可接受的范围；两侧的绿色安装支架采用分体式可调设计，通过铜质调整垫片可精准控制上下辊组的间隙，适配不同厚度板材的输送需求，支架上预留的多组安装孔位可适配不同宽度规格的生产线机架安装，顶部设置的吊环结构方便整段模组的吊装转运与现场安装对位，中部的升降调节机构可实现上辊组的整体抬升与下压，方便穿板作业与卡料故障的快速处理。设计思路上，该结构优先考虑了钣金加工场景下的稳定性与易维护性，所有辊轴均采用两端支撑的简支梁结构，搭配密封式轴承座降低运行过程中的粉尘侵入，延长维护周期；支架采用模块化拼接设计，单个辊组可单独拆卸更换，无需拆解整段结构，大幅降低产线停机维护时间；整体结构的安装边界预留了充足的管线布置空间，冷却介质管路、驱动传动链路均可沿支架内侧的预留槽位布置，避免与输送板材产生干涉。外形尺寸方面，该段装配单元的有效输送宽度适配主流1500mm幅面的钣金加工生产线，整体长度控制在1200mm以内，安装底座的孔位间距符合通用钣金加工生产线的机架安装标准，可直接替换原有普通输送段实现冷却功能升级，无需对原有产线机架做大规模改造。
