XY表6300适配NEMA17步进电机安装座

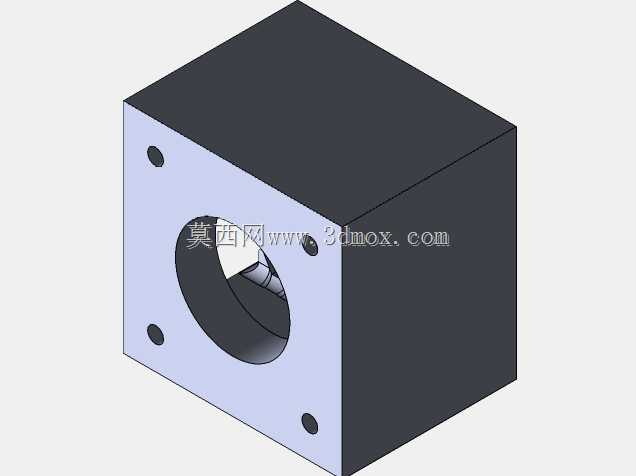

这款安装结构件主要面向小型数控加工平台、桌面级运动滑台的改装与装配场景，专门适配国产XY表6300型十字滑台与NEMA17规格步进电机的衔接安装需求，解决了标准滑台与通用步进电机安装孔位不匹配、同轴度难以校准的常见装配痛点。在小型数控雕刻、桌面点胶作业、实验室精密位移平台搭建、3D打印运动轴改装这类场景中，步进电机作为核心动力输出部件，其安装的稳固性与轴系同轴度直接决定了设备的传动精度、运行噪音与长期使用寿命，这款安装座正是为这类精密传动场景设计的专用衔接部件。从功能特性来看，该安装座采用一体化方块式承托结构，主体为实心块体结构，能够为步进电机提供足够的刚性支撑，避免电机高速运转时产生的震动传导至滑台台面，影响加工或位移精度；朝向滑台的安装面设置了四个对称分布的固定孔位，完全匹配XY表6300滑台的端面安装螺孔布局，安装时无需额外打孔或制作转接垫片，直接通过标准紧固件即可完成固定；朝向电机的安装面同样预留了对应NEMA17电机法兰的四个安装孔，中心开设大尺寸通孔用于穿过电机输出轴，确保电机轴能够直接与滑台的传动丝杠或同步轮对接，不会出现轴系干涉的问题。在设计思路上，这款安装座优先保障安装同轴度，所有安装孔位均以中心轴孔为基准对称布局，从结构上避免安装后电机轴与丝杠出现偏角，减少联轴器的偏磨损耗；同时采用方正的块体外形，既方便加工时的装夹定位，也能在安装时快速对齐滑台端面，降低现场装配的调试难度；安装面的厚度经过针对性设计，既保证足够的结构强度，不会因电机扭矩输出产生形变，也不会过度增加滑台的轴向负载，避免占用过多的滑台有效行程空间。从安装边界来看，该安装座的外形尺寸完全适配XY表6300滑台的端面安装空间，不会与滑台的行程限位块、导轨护板等周边部件产生干涉；中心通孔的直径预留了足够的余量，可兼容不同轴径的NEMA17步进电机输出轴，也能适配不同规格的刚性联轴器或柔性联轴器；四个电机安装孔的沉头深度经过精准计算，确保紧固件锁紧后不会突出安装面，保证电机法兰与安装座完全贴合，避免出现安装间隙导致的电机震动问题。实际装配使用时，只需先将安装座固定在滑台端面，校准中心孔与丝杠轴的同轴度后，再将步进电机法兰贴合安装座端面，拧入固定螺丝即可完成电机的安装，整个过程无需复杂的测量与调试，能够大幅降低小型数控设备的装配门槛，提升设备组装与改装的效率。
