8mm孔径开口式直线轴承固定支座

　　这款开口式直线轴承固定支座，核心适配8mm直径的光轴做线性导向使用，在小型自动化设备、桌面级数控装置、3D打印运动机构、小型检测滑台这类对安装空间有严格限制的场景里，是非常常见的导向支撑部件。不同于常规的封闭式直线轴承座，这款支座采用了侧向开口的夹紧结构，安装时不需要将光轴从端部穿入，可以直接从开口侧卡入光轴，再通过支座上的锁紧螺钉收紧开口间隙，就能完成光轴的夹紧固定，对于已经布设好走线、两端已经安装其他部件的光轴来说，这种结构能大幅降低后期维护、部件更换的拆装难度，不用拆解整段轴系就能完成支座的更换或位置调整。

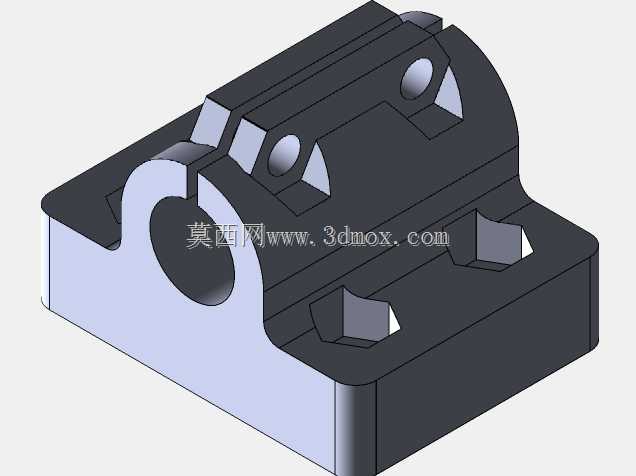

　　从结构设计来看，支座的主体安装底座采用了加宽的平底设计，底座上预留了两个沉头安装孔，安装时可以直接通过内六角螺钉将支座固定在设备的安装基板或者型材台面上，沉孔结构可以让螺钉头完全没入支座内部，不会突出安装面干涉滑台的运动行程。轴承安装孔的开口处做了加厚的夹紧凸台，凸台上预留了螺钉过孔，锁紧时夹紧力会均匀作用在轴承外圈上，不会因为局部应力过大导致轴承内圈变形，影响光轴的滑动顺畅度。支座的轴承安装位和底座之间做了加强筋过渡，在承受径向负载的时候，加强筋可以分散安装孔位置的应力，避免长期受载后出现安装孔开裂、支座变形的问题，保证导向精度的长期稳定性。

　　实际选型使用时，需要注意这款支座的安装边界尺寸：轴承安装孔的公称直径适配8mm直线轴承的外圈尺寸，安装孔的轴向长度要匹配所选直线轴承的宽度，避免轴承装入后出现轴向窜动；底座两个安装孔的中心距需要和设备安装面上的预留孔位匹配，沉孔的深度要适配所选安装螺钉的头部高度，防止螺钉头突出影响安装平面度。开口处的锁紧螺钉不能过度拧紧，否则会导致轴承内圈被挤压变形，光轴滑动时会出现卡顿、阻力增大的问题，一般拧紧到轴承外圈无相对转动、光轴可以顺畅滑动无间隙即可。

　　在应用场景上，这类小规格直线轴承支座多用于负载不大、行程较短的线性运动机构，比如小型点胶机的Z轴导向、桌面雕刻机的XY轴滑台支撑、自动化检测设备的探针位移导向、小型物料推送机构的滑动导向等。相比一体式的直线轴承单元，这种分体夹紧式的支座成本更低，安装灵活性更高，用户可以根据实际负载需求选择不同精度等级的8mm直线轴承装入支座，不需要整体更换整个支撑单元，后期维护成本更低。设计建模的时候，要特别注意轴承安装孔的公差配合，一般采用H7的基孔制公差，保证轴承外圈可以轻松推入同时不会出现径向间隙，开口处的开槽宽度要预留足够的夹紧余量，一般开槽宽度在2-3mm即可，既能保证足够的夹紧行程，又不会因为开槽过宽导致支座刚性下降。底座的安装面要做平面度要求，一般平面度控制在0.05mm以内，避免安装时因为底座不平导致轴承孔倾斜，光轴安装后出现别劲、滑动阻力大的问题。另外，支座的边角位置都做了倒角处理，既可以避免安装时划伤操作人员，也能去除加工时产生的毛刺，保证装配精度。
