EleksMill电气磨坊机架结构件

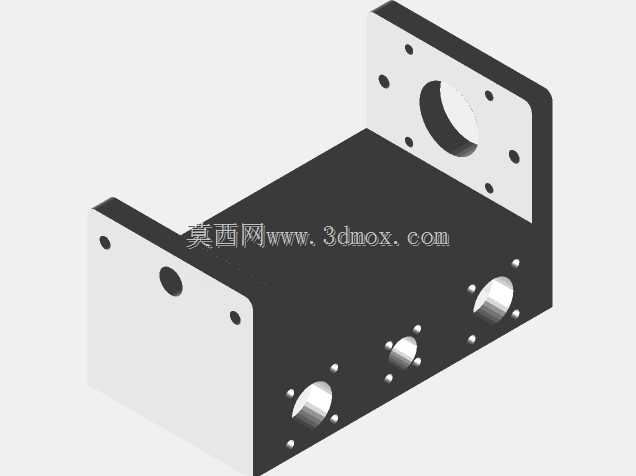

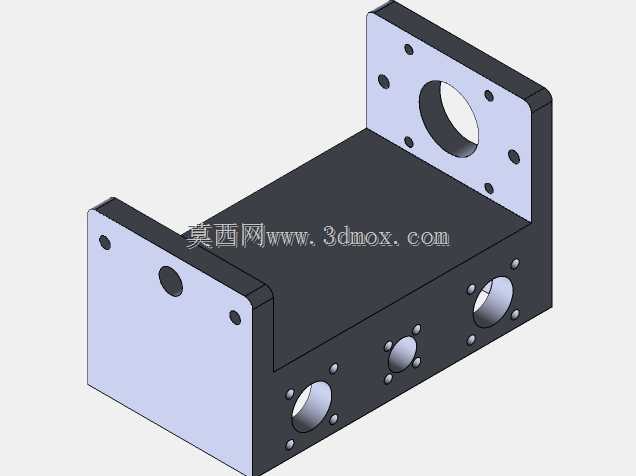

　　该结构件为小型桌面式磨削加工设备的核心承载机架，主要面向桌面级精密加工、创客DIY加工、小尺寸零件精密修磨场景使用，作为整套设备的基体承载单元，承担着安装固定磨削主轴、传动组件、进给导轨、驱动电机以及电控模块的核心作用，所有功能部件的安装定位精度都依托该机架的加工精度来保证，是决定整套磨削设备运行稳定性、加工精度保持性的基础结构件。从结构设计逻辑来看，该机架采用U型槽式整体布局，两侧立式安装板与底部水平承载板采用一体化刚性连接设计，摒弃了传统拼接式机架的多螺栓连接冗余结构，有效减少了连接环节带来的累积装配误差，同时大幅提升了整体结构的抗扭刚性与抗振性能，能够抵消磨削加工过程中主轴高速运转、进给动作带来的持续振动，

　　避免因机架共振导致的加工表面振纹、零件尺寸超差问题。两侧立式安装板上预留的大直径通孔为主轴安装位，孔位周边均匀分布的螺纹安装孔可适配不同规格的磨削主轴安装法兰，无需额外制作转接板即可完成主轴的同轴度校准安装；安装板上额外设置的小圆孔为走线孔位，可将主轴供电线、传感器信号线从机架内部走线，避免加工过程中切屑、磨削液飞溅磨损线缆，同时优化设备外部走线的整洁度。底部水平承载板的侧面均匀分布多组不同直径的安装孔位，分别对应进给导轨固定、行程限位传感器安装、驱动组件固定、拖链安装等功能，孔位间距严格按照标准线性导轨的安装孔距设计，可直接适配市面上主流的15mm、20mm规格微型线性导轨，安装时无需二次打孔修配，能够有效缩短设备的装配调试周期。

　　从安装边界尺寸来看，该机架整体采用紧凑型布局设计，整体占用桌面面积不超过0.04平方米，可直接放置在常规工作台面上使用，无需额外制作专用安装基座；机架底部预留的四个沉头安装孔可将整个机架固定在配套的滑动工作台或者设备底座上，安装时需保证机架底面与安装基面的平面度公差不超过0.02mm，避免因安装基面不平导致机架变形，进而影响两侧主轴安装孔的同轴度。在加工工艺适配性上，该结构件可采用整块铝合金坯料通过CNC铣削加工一次成型，也可采用冷轧钢板折弯焊接后再进行安装孔位的二次精加工，两种加工方式都能保证安装孔位的位置度公差控制在0.01mm以内，满足精密磨削设备的装配精度要求；机架表面可根据使用场景做阳极氧化或者喷塑处理，

　　提升表面耐磨性能与抗锈蚀能力，适配车间多尘、有少量磨削液飞溅的使用环境。在实际装配过程中，需要先将两侧主轴安装孔的同轴度校准到位后再锁紧所有连接螺栓，避免强行装配导致的主轴运转偏心问题；底部承载板上的导轨安装面需要在装配前做平面度检测，若存在局部凸起可通过手工刮研的方式修正，保证导轨安装后直线度满足进给运动的精度要求。该机架的结构设计充分考虑了桌面级加工设备的紧凑性需求，在有限的空间内集成了所有核心部件的安装接口，同时兼顾了结构刚性与装配便捷性，既可以用于小型电气磨坊设备的整机装配，也可作为同类小型加工设备的机架设计参考，结构设计上预留的多组备用安装孔位也为后续的设备功能扩展留下了足够空间，比如加装冷却管路、吸尘接口、防护挡板等附属部件时，无需在机架上重新打孔，直接利用预留孔位即可完成安装。
