8mm规格梯形铜螺母安装固定支座

　　这款固定支座主要面向小型直线传动模组的末端或中间支撑场景，适配导程适配的8mm直径梯形铜螺母，常见于桌面级数控设备、小型自动化送料机构、3D打印设备Z轴传动、实验室小型位移台这类对安装空间有严格限制的轻载传动场合。从实际装配逻辑来看，这类支座的核心作用是消除梯形螺母转动自由度，将螺母的旋转运动转化为滑台的直线往复运动，同时承担传动过程中产生的径向与轴向载荷，避免螺杆受弯变形影响传动精度。

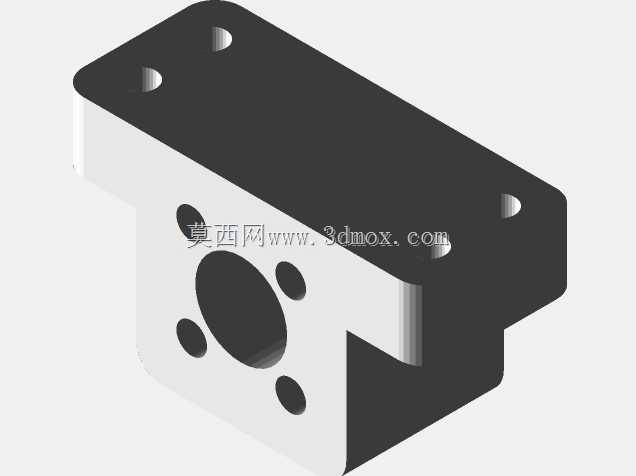

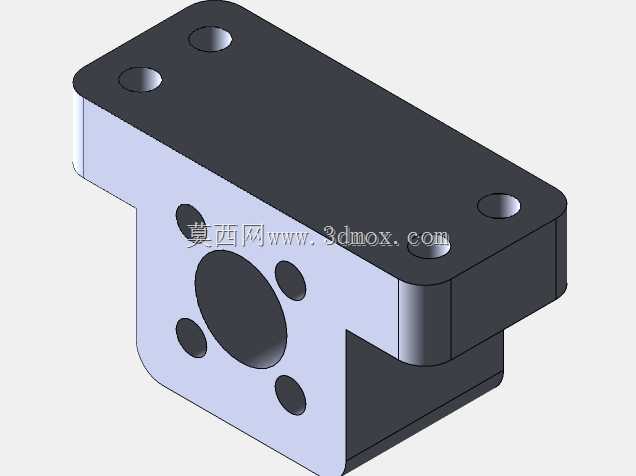

　　设计上采用L型折弯式的块体结构，主体分为两个垂直的安装基准面，水平方向的顶面设置四个沉头安装孔，用于将整个支座固定在移动滑台的安装平面上，沉孔深度适配常规M3内六角圆柱头螺钉的头部高度，装配后螺钉头不会突出基准面，保证滑台贴合的平面度。垂直方向的立面上设置一个中心大通孔，孔径与8mm梯形铜螺母的外径匹配，铜螺母嵌入该孔后，通过立面四周均匀分布的四个小直径螺纹孔实现锁紧固定，四个锁紧孔围绕中心孔呈90度等分排布，锁紧时受力均匀，不会出现螺母偏斜导致的螺杆卡滞问题。

　　从安装边界来看，支座的整体轮廓做了圆角过渡处理，避免装配时锐边划伤操作人员或线缆，水平安装面的四个孔位间距适配市面上多数20系列铝型材的安装槽距，不需要额外加工转接板就能直接固定在标准型材搭建的机架上。垂直立面的中心孔轴线与水平安装面的平行度控制在0.02mm以内，装配后能保证梯形螺杆与安装基准的平行度，减少螺杆转动时的径向跳动，降低传动过程中的噪音与磨损。

　　实际选型时需要注意，这款支座适配的是外径匹配的8mm导程梯形铜螺母，不适合滚珠螺母的安装，承载能力适配轻载传动场景，轴向负载建议不超过50N，适合低速往复运动的传动机构。结构设计上没有多余的减重槽，整体采用实心块体加工，刚性足够应对日常的启停冲击，不会因为传动反力出现支座变形的问题。立面上的四个锁紧孔采用M2螺纹规格，锁紧螺钉的长度控制在3-4mm即可，过长会顶到内部的铜螺母，影响螺母的同轴度，过短则锁紧力不足，往复运动时容易出现螺母松动移位的问题。

　　在三维建模过程中，这类零件需要重点关注两个安装面的垂直度公差，以及中心孔与安装孔的位置度公差，建模时先绘制水平基体的草图，拉伸后再绘制垂直立面的草图做合并拉伸，沉孔特征需要标注清楚沉头深度与通孔直径，避免加工时出现尺寸偏差。中心孔的公差建议取H7，与铜螺母采用间隙配合，方便装配时调整螺母的同轴度，四个锁紧孔的位置要相对于中心孔做圆周阵列，保证每个锁紧螺钉的受力点均匀分布。日常维护时只需要定期检查锁紧螺钉的预紧力，以及安装面的固定螺钉是否松动，不需要额外加注润滑脂，铜螺母本身的自润滑特性足够应对低速传动的磨损需求。
