通讯设备用扫描成型天线连接支撑构件

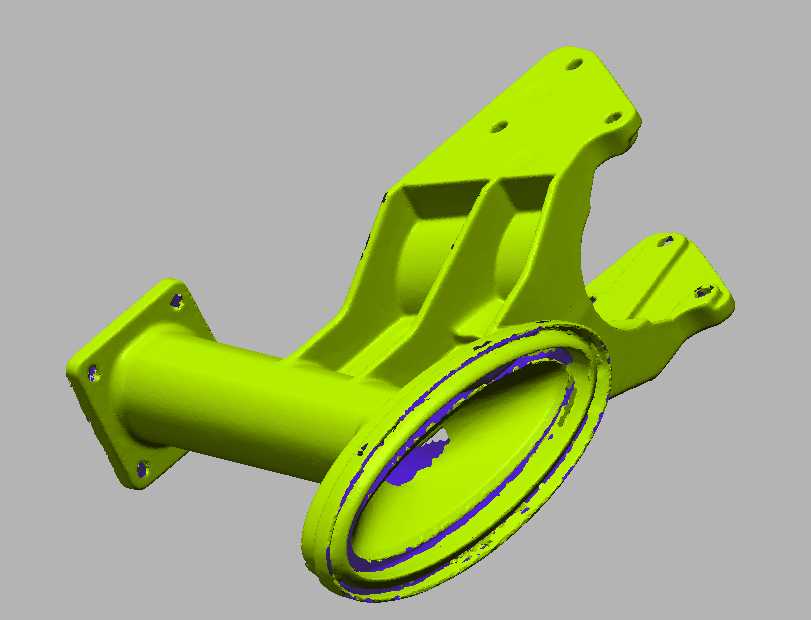

该构件属于通讯天线系统的核心连接支撑部件，主要应用于户外基站、车载动中通、便携卫星通讯站等需要精准信号收发的场景，承担天线馈源与反射面、天线主体与安装基座之间的刚性连接、载荷传递与定位校准作用，是保障天线在复杂工况下姿态稳定、信号指向精度达标的关键结构件。在实际设备运行中，该部件需要同时承受天线自身的重力载荷、户外强风带来的横向冲击载荷、车载或机载场景下的持续振动载荷，同时还要为馈线走线提供可靠的防护空间，避免线缆在长期晃动中出现磨损、弯折断裂的问题。从功能特性来看，该构件采用一体化异形结构设计，一端为带多组安装孔的方形法兰端，用于和天线馈源的后端壳体精准对接，法兰面上的四个安装孔采用对称分布设计，可保证连接时的受力均匀，避免长期受力不均出现的连接松动问题；中部为带加强筋的斜向支撑臂，支撑臂的筋板布局经过受力优化，在尽可能降低构件自身重量的前提下，大幅提升结构的抗弯折、抗扭转性能，满足轻量化与高强度的双重需求；另一端为带环形密封槽的圆盘连接端，用于和天线反射面的背部安装座对接，环形槽可嵌入密封胶条，实现连接部位的防水防尘，满足户外露天使用的防护要求，同时圆盘端延伸出的两个带孔支耳，用于安装角度调节拉杆，可实现天线俯仰角度的微调校准。从设计思路来看，该构件是通过实物三维扫描逆向建模得到的结构，完全复刻了原有成熟量产构件的所有外形细节与安装特征，所有安装孔位、连接端面的形位公差都与原构件保持一致，可直接用于同型号天线的替换维修，也可作为同类型天线结构优化设计的参考原型。在安装边界方面，该构件的方形法兰端安装孔距适配主流中小口径通讯天线的馈源安装标准，圆盘端的环形连接尺寸匹配对应规格反射面的背部接口，整体安装空间占用紧凑，不会与天线周边的馈线、调节机构产生干涉，安装时仅需通过标准螺栓即可完成固定，无需额外定制转接件，适配性较强。
