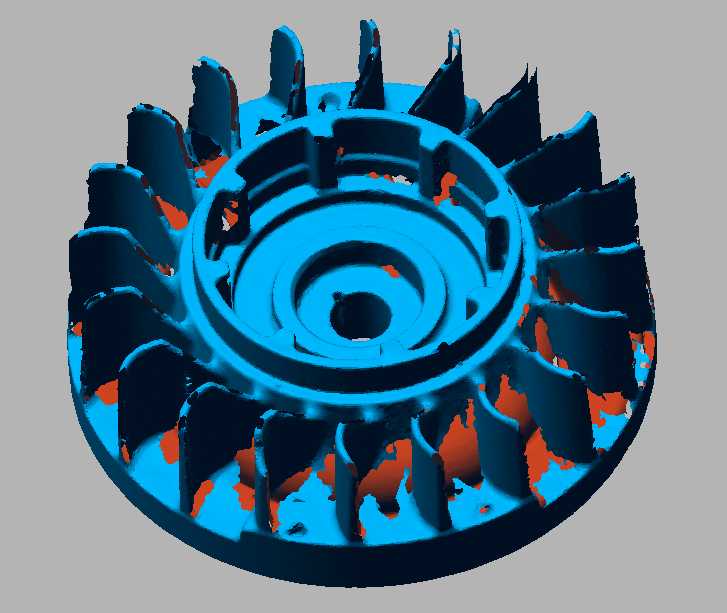

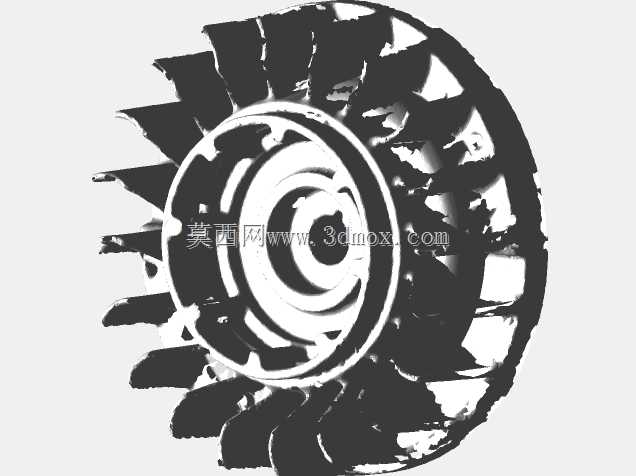

斯蒂尔油锯磁电机转子三维扫描逆向结构

该磁电机转子是斯蒂尔660型大功率油锯的核心动力配套部件，主要应用在林业采伐、园林修剪、应急破拆等场景下的手持式燃油动力设备中，作为磁电机系统的旋转构件，它承担着为油锯点火系统提供交变磁场、配合定子线圈产生点火高压电，同时兼顾发动机散热叶轮功能的双重作用，是保障二冲程燃油发动机稳定点火、持续运转的关键零件。

从实际设备用途来看，这类磁电机转子直接安装在油锯发动机的曲轴输出端，随曲轴同步高速旋转，一方面通过自身内嵌的永磁体形成旋转磁场，切割定子绕组产生感应电动势，为火花塞提供点火所需的电能，无需额外外接电源即可实现发动机的自持运转；另一方面转子外圈的辐条式叶片结构，在旋转过程中会定向驱动空气流动，为发动机缸体、散热片提供强制风冷气流，避免高负荷连续作业时发动机出现过热故障，适配大功率油锯长时间满负载的伐木作业需求。

从产品功能特性来看，该转子采用一体化的轮辐式结构，中心设置有与曲轴配合的定位安装孔，孔位周边设计有多层环形加强筋结构，既保证了高速旋转时的结构强度，抵抗曲轴传动带来的振动与离心力，又能精准控制转子与定子之间的气隙间距，保证磁场切割效率稳定，避免出现点火能量不足、转速波动的问题。外圈的叶片采用不等距布局的弧形设计，经过气动优化，在保证足够通风量的同时，降低高速旋转时的气流啸叫与风阻损耗，叶片根部与轮盘衔接处做了圆弧过渡处理，减少应力集中，抵御作业过程中砂石、枝桠剐蹭带来的结构损伤。

从设计与逆向还原的思路来看，该模型通过三维扫描获取实物的完整点云数据，完整还原了原厂转子的曲面轮廓、安装定位尺寸、叶片倾角与磁钢嵌装槽位的位置精度，在逆向重构过程中保留了实物的装配公差特征，中心安装孔的同轴度、转子端面的跳动量都与原厂零件保持一致，可直接用于配件仿制、故障件替换、结构优化改型的设计参考。

从外形尺寸与安装边界来看，该转子整体为圆盘式结构，最大外轮廓直径适配660型油锯的飞轮腔内部空间，安装时中心孔与曲轴轴径采用过渡配合，通过半圆键实现周向定位，端面通过锁紧螺母固定，转子与定子线圈的径向间隙控制在合理范围内，旋转时不会与周边的点火模块、缸体散热片发生运动干涉，整体轴向厚度匹配飞轮腔的安装深度，安装后不会额外增加发动机的轴向尺寸，保证油锯整体的结构紧凑性，适配手持式设备的轻量化操作需求。
