手动螺杆式木工台用夹持固定装置

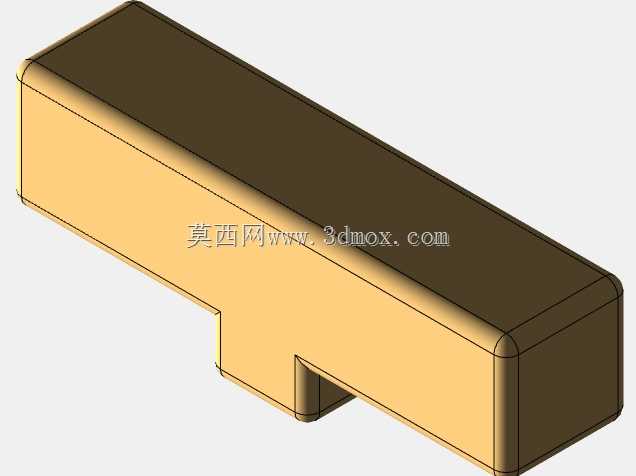

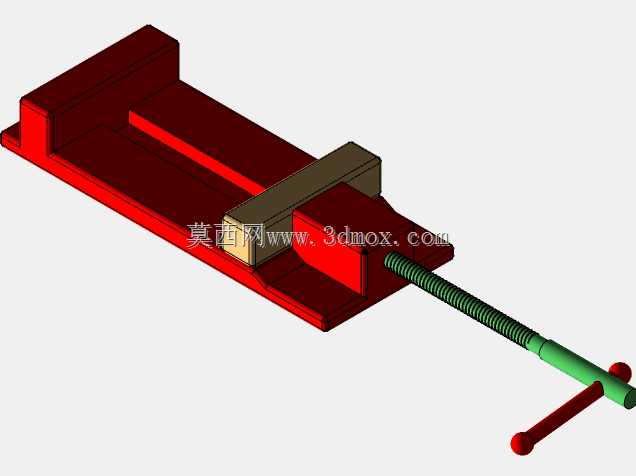

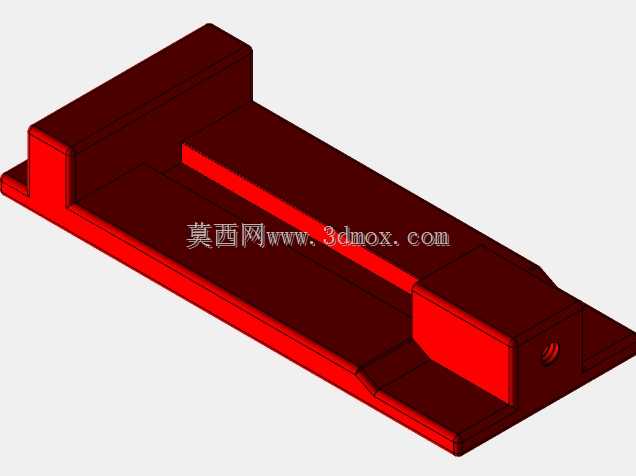

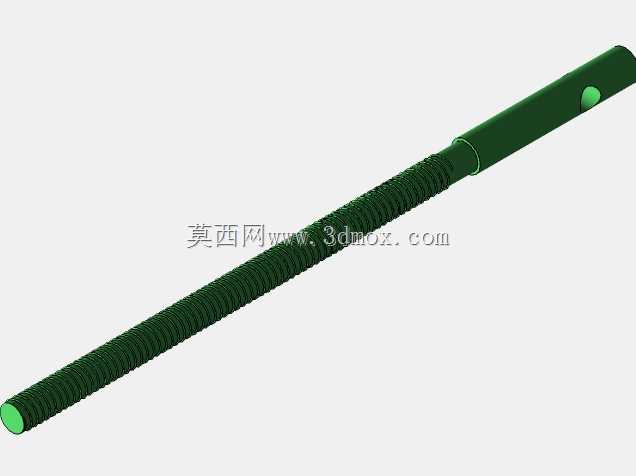

这款手动螺杆式夹持装置主要应用于木工加工作业、小型五金工件修配、手工DIY制作等场景，是台式作业场景中用来固定待加工工件的核心工装部件，能够在锯切、打磨、划线、钻孔等工序中牢牢锁定工件位置，避免工件受加工力作用出现位移、歪斜，保障加工精度与操作安全。从实际用途来看，它可以适配不同宽度的条形、块状工件，既可以夹持木质方料、板材进行开榫、修边作业，也可以夹持小型金属件进行锉削、装配操作，在家庭工坊、小型维修站点、学校实训教室都有很高的实用价值。在功能特性上，该装置采用梯形螺杆传动结构，具备良好的自锁性能，夹紧后不会因为加工过程中的振动出现松脱问题；加长的操作手柄能够放大输入力矩，操作人员无需借助额外工具，仅靠手部力量就能获得足够的夹紧力，操作门槛极低；滑动夹块与固定基座的导轨面采用贴合式设计，夹紧过程中夹块运行平稳，不会出现偏摆，保证夹持面与工件的充分接触，避免工件被夹伤或者夹持不稳。从设计思路来看，整体结构采用极简的分体式设计，主要由长条形基座、固定挡边、滑动夹块、传动螺杆、操作手柄几个核心部件组成，没有冗余的复杂结构，一方面降低了加工制造的难度，另一方面也减少了故障点，日常使用中仅需要定期在螺杆和导轨接触面涂抹润滑脂就能长期保持顺畅运行；基座上的长条形滑槽既为滑动夹块提供导向，也预留了足够的行程空间，能够覆盖常规小型工件的夹持尺寸需求；固定挡边与基座采用一体化结构设计，提升了整体的结构刚性，承受较大夹紧力时不会出现变形断裂的问题。在外形尺寸与安装边界上，该装置整体为长条形扁平结构，基座底部为平整安装面，可以通过螺栓固定在木质工作台、金属钳工台的台面上，安装时只需要在工作台对应位置开出匹配的固定孔位即可完成装配，不需要复杂的调平工序；整体高度较低，安装后不会过多占用工作台上方的操作空间，夹持工件后工件上表面能够充分暴露，方便操作人员从多个角度开展加工作业；螺杆伸出端的操作手柄在最大行程位置时也不会超出基座侧边过多，不会对周边的操作空间造成过多占用，适配多数小型工作台的空间布局要求。
