提拉多涅维拉长条形限位结构件设计

该结构件属于工业设备配套的长条形限位导向部件，主要应用在自动化生产线的物料滑移导向工位、抽屉式工装模组的滑动限位场景，以及小型仓储设备的抽拉结构中，承担滑动导向、行程限位、侧边防护的核心作用，能够在设备往复抽拉运动过程中，避免运动部件出现偏移、卡滞、脱出的问题，保障运动路径的直线度与行程边界的准确性。

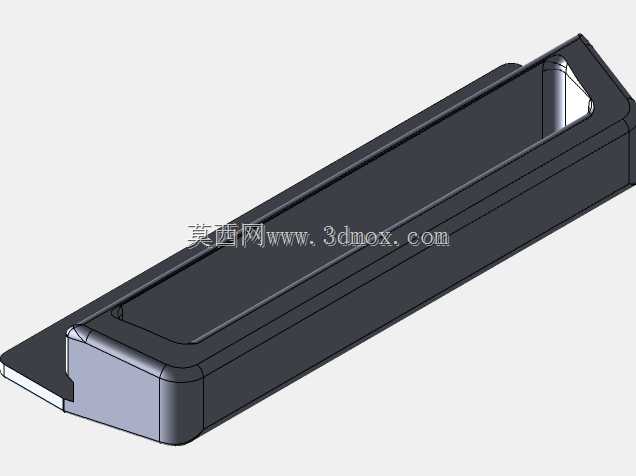

从功能特性来看，该部件采用一体化长槽式结构设计，主体为等截面长条形腔体，一端设置斜切导向端头，能够在部件对接插入时起到自动导正的作用，降低对接装配的对位难度；腔体边缘做了连续圆角过渡处理，既能够消除锐边带来的装配划伤风险，也能减少滑动过程中与配合部件的摩擦阻力，提升滑动顺畅度；端头位置设置的内嵌式卡槽结构，可与配合端的定位凸块形成卡合限位，在抽拉行程达到最大阈值时实现硬限位，防止运动部件整体脱出设备主体。

在设计思路上，该部件优先考虑了长行程滑动的结构刚性需求，主体腔体采用等壁厚设计，在控制整体重量的同时保障了长条结构的抗弯折性能，避免长跨度使用过程中出现中部下挠变形的问题；外轮廓的直边做了微小拔模斜度处理，适配注塑或型材挤出的加工工艺要求，能够降低生产加工的脱模难度，提升量产加工的良品率；斜切端头的角度经过反复校核，既保证了导向导入的容错范围，也避免端头过于尖锐带来的结构强度不足问题；整体结构无多余冗余特征，所有曲面与棱边都做了工艺性优化，在满足功能需求的前提下尽可能简化加工工序，降低生产制造成本。

从安装边界与尺寸参数来看，该部件总长度为150mm，整体截面为窄长矩形，安装时可通过腔体背部的平面与设备基座贴合固定，配合部件可嵌入主体槽腔内实现直线滑动，安装过程中仅需保证固定基面的平面度公差在0.1mm以内，即可保障滑动过程的顺畅度，不需要额外加装导向导轨即可实现稳定的直线运动，能够有效简化配套设备的结构设计，减少整体装配的零件数量，降低设备的组装与后期维护成本。该结构件可适配多种轻载抽拉场景，在小型工装夹具、检测设备抽拉仓、电子设备外置扩展槽等场景中都能稳定发挥作用，具备较强的场景通用性。
