法兰连接手轮驱动直通式调节阀结构设计

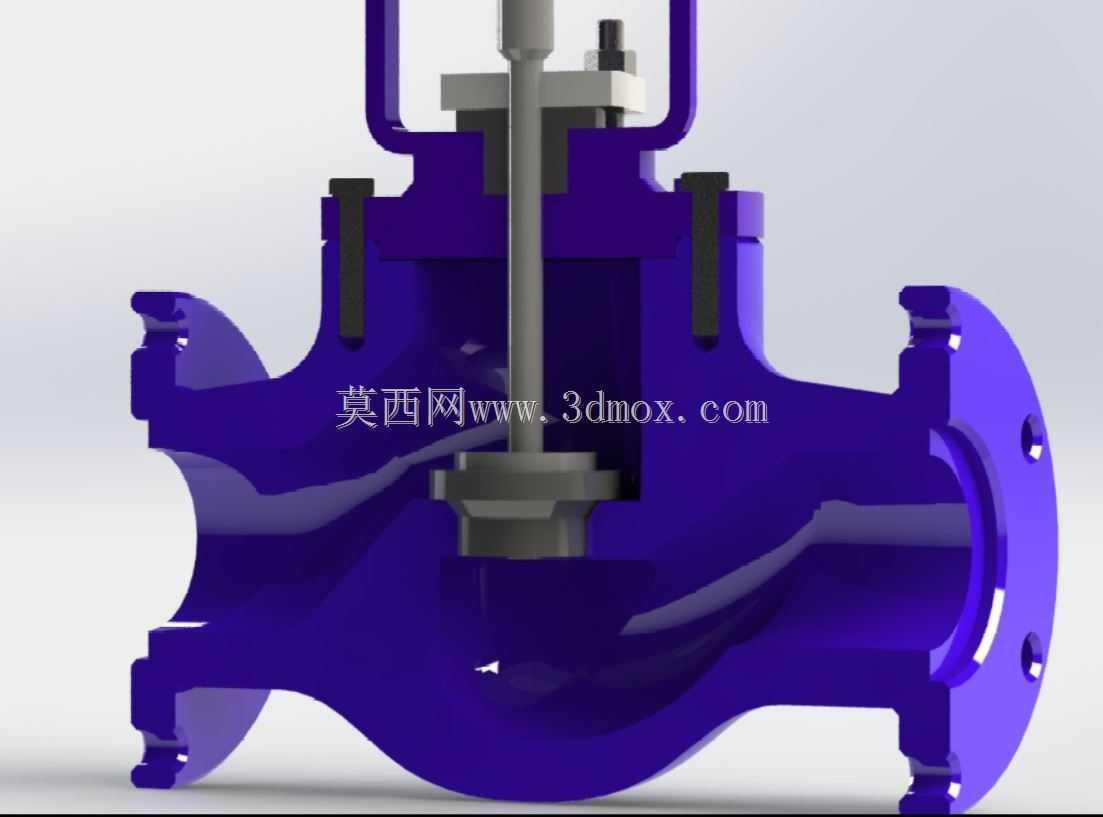

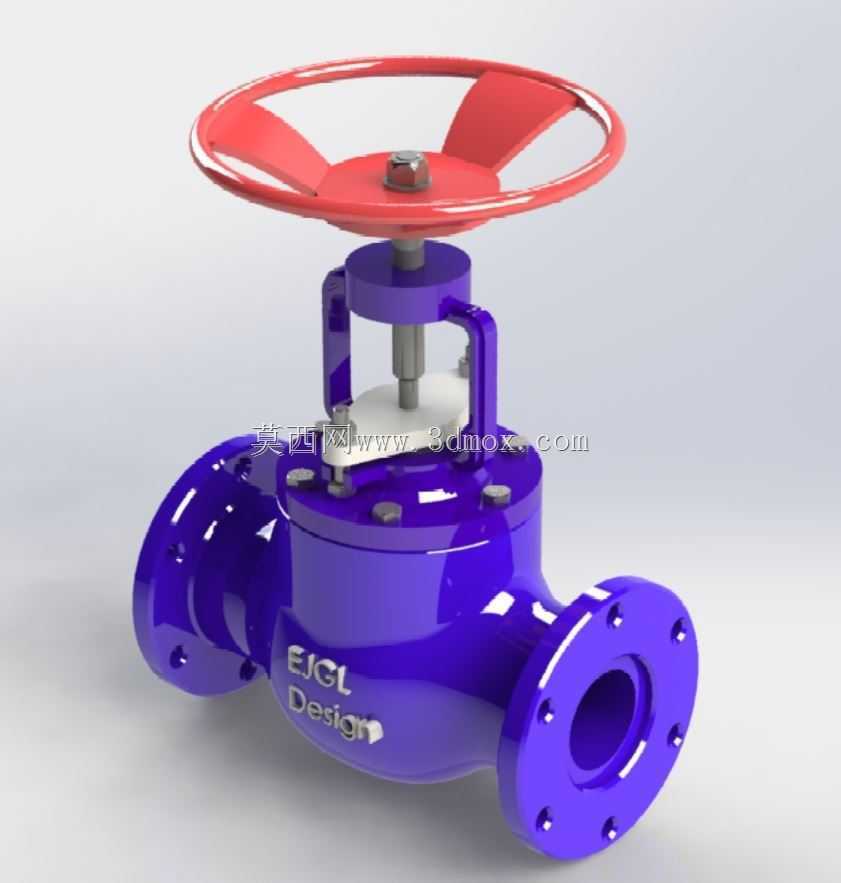

　　这款直通式调节阀的三维结构设计，首先围绕工业流体输送系统的实际工况展开，在化工、市政供水、暖通循环、轻工制程等常见的中低压流体管路场景中，这类阀门承担着管路介质流量调节、通断控制的核心作用，区别于纯截断类的闸阀、截止阀，该结构在阀瓣行程与流通截面的匹配上做了针对性优化，能够在阀杆升降的全行程范围内实现流通能力的线性变化，方便操作人员根据管路系统的压力、流量参数实时调整开度，满足不同工艺段的介质输送需求。从结构设计思路来看，整体采用了经典的下进上出直通流道布局，阀体两端采用凸面法兰连接结构，法兰端面的螺栓孔按照通用管路法兰标准做了等距排布，安装时可直接与同压力等级的管路法兰配对，无需额外加工过渡连接件，

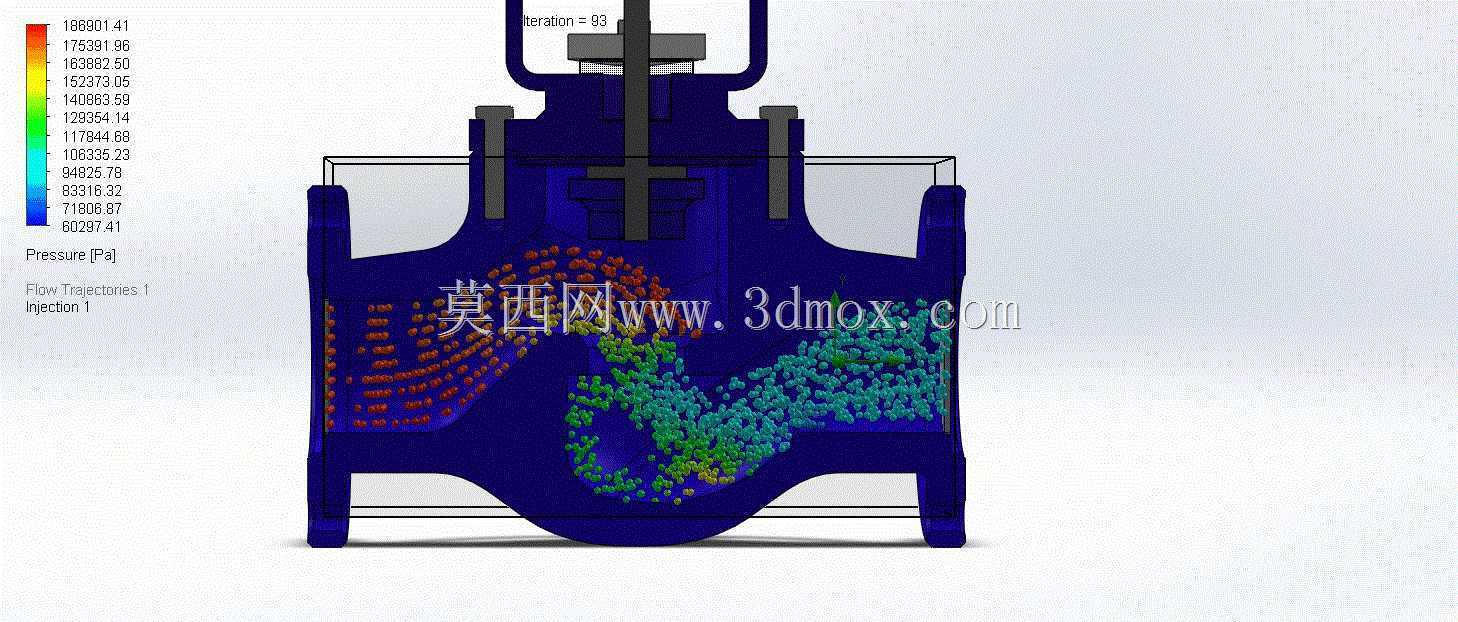

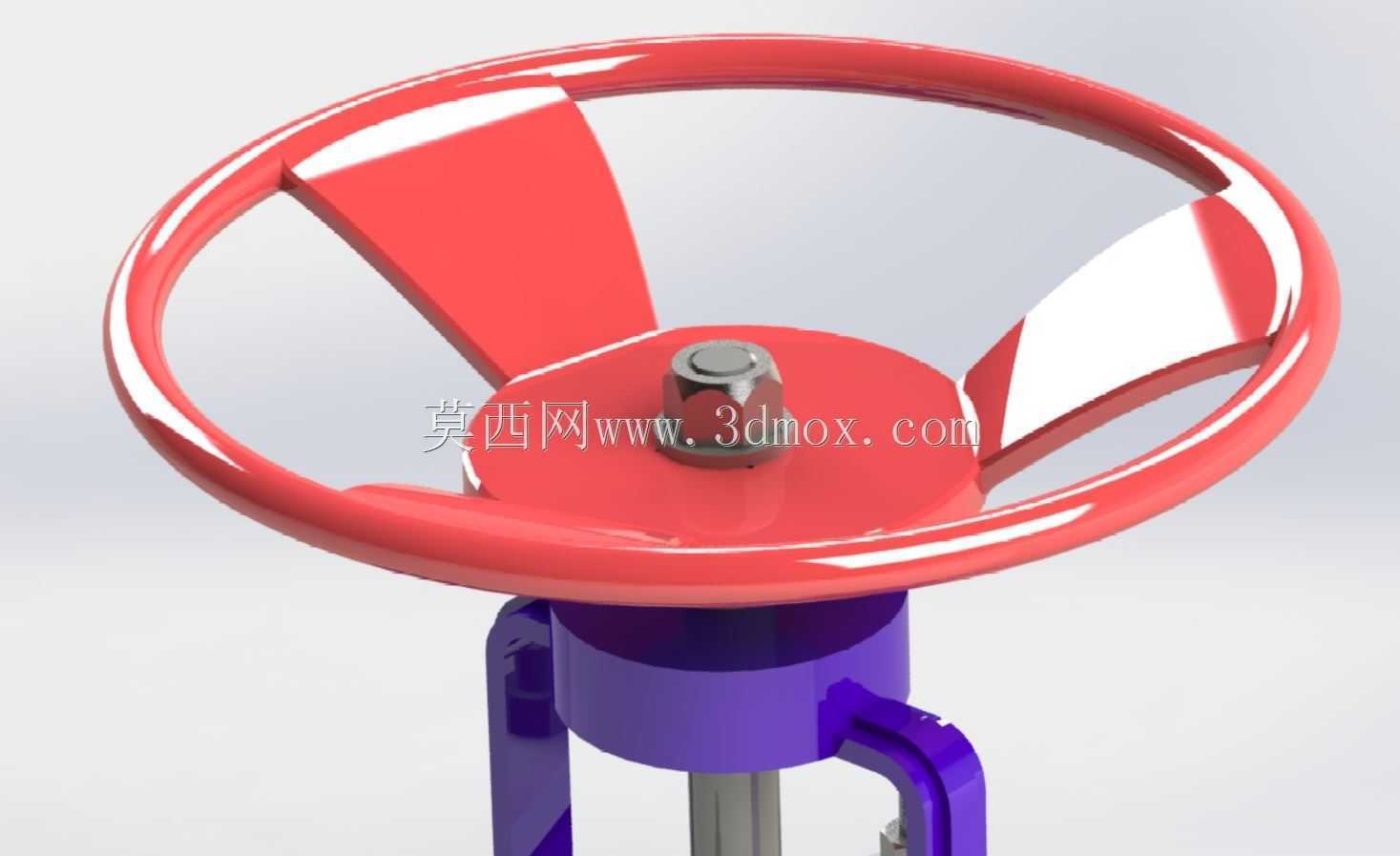

　　阀体中腔与两端流道做了平滑圆弧过渡，尽可能减少介质在阀腔内的流阻损失，避免介质在腔体内形成涡流区造成的冲蚀、积滞问题，尤其是针对带少量悬浮颗粒的液态介质输送场景，平滑流道能有效降低颗粒对阀体内壁的磨损速率，延长阀门整体使用寿命。手轮驱动部分采用了大直径轮辐式结构，轮缘做了圆弧过渡处理，操作人员手动操作时无需额外加力杆即可获得足够的操作力矩，手轮与阀杆之间通过方榫结构连接，配合顶部的锁紧螺母实现轴向固定，避免长期操作过程中手轮出现松脱、打滑问题；阀杆与阀体上盖之间设置了多级填料密封腔，可根据输送介质的腐蚀性、温度特性选配不同材质的填料，在保证阀杆升降顺畅的同时杜绝介质沿阀杆间隙出现外漏。中法兰部分采用螺栓紧固连接，

　　阀盖与阀体之间预留了密封垫片安装槽，安装时可根据工况选用金属缠绕垫、橡胶垫或四氟垫片，满足不同压力、温度下的密封要求。从安装边界尺寸来看，阀体的结构长度按照通用调节阀的安装尺寸规范设计，两端法兰的外径、螺栓孔中心距、密封面尺寸均匹配常用的中低压管路标准，安装时无需对现有管路做额外切割改造，手轮的顶部安装高度控制在合理范围内，既保证操作时的力矩需求，也不会因手轮过高造成管路上方安装空间的浪费，手轮旋转方向遵循通用的工业阀门操作规范，顺时针旋转为关阀、逆时针为开阀，操作人员无需额外培训即可直接上手操作。阀瓣与阀座的密封面采用了锥面配合结构，相比平面密封具备更好的对中性能，在小开度调节时也能保证密封面的贴合精度，

　　避免出现节流冲刷造成的密封面损伤，阀杆的升降行程做了机械限位设计，全开、全关位置都有对应的限位结构，避免操作时过度旋转造成阀瓣、阀座的撞击损伤。整体结构没有采用复杂的电动、气动执行机构，纯手动驱动的结构形式可靠性更高，在没有气源、电源的野外管路、临时管线、小型制程系统中具备更强的适配性，日常维护时只需定期检查填料密封的预紧力、补充或更换密封填料即可，无需复杂的校准、调试工作，大幅降低了设备的后期运维成本。在三维建模过程中，所有配合面都按照实际加工公差做了间隙预留，法兰密封面、阀杆配合面、密封面等关键部位的尺寸精度都参考了实际阀门加工的工艺要求，模型可直接用于结构校核、安装模拟、教学演示等场景，能够直观展现手动调节阀的内部结构组成、装配关系与工作原理，帮助结构设计人员快速熟悉这类通用阀门的设计要点，也可为管路系统设计时的阀门选型、安装空间校核提供直观的三维参考。
