无动力高扬程柱塞式提水装置结构

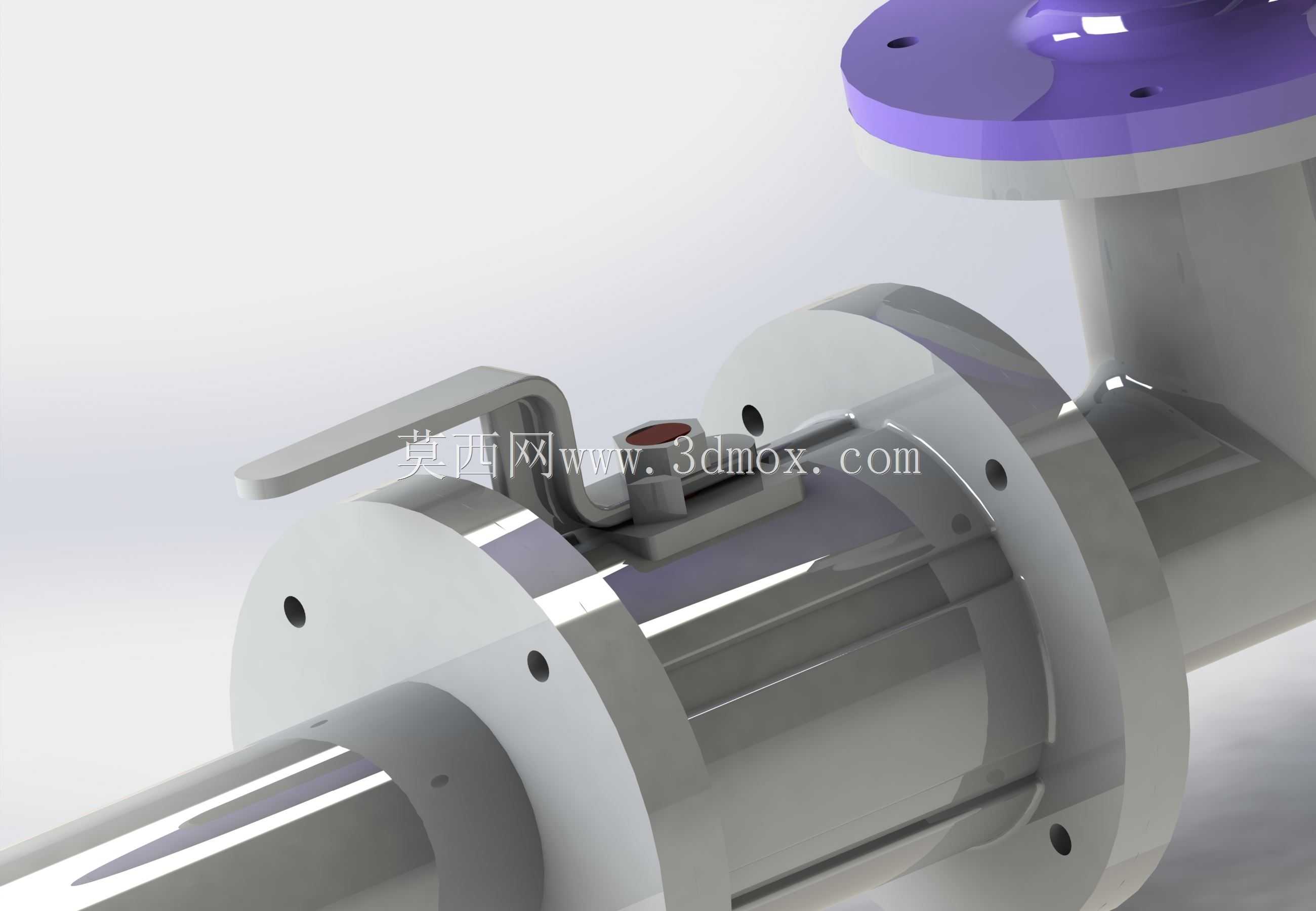

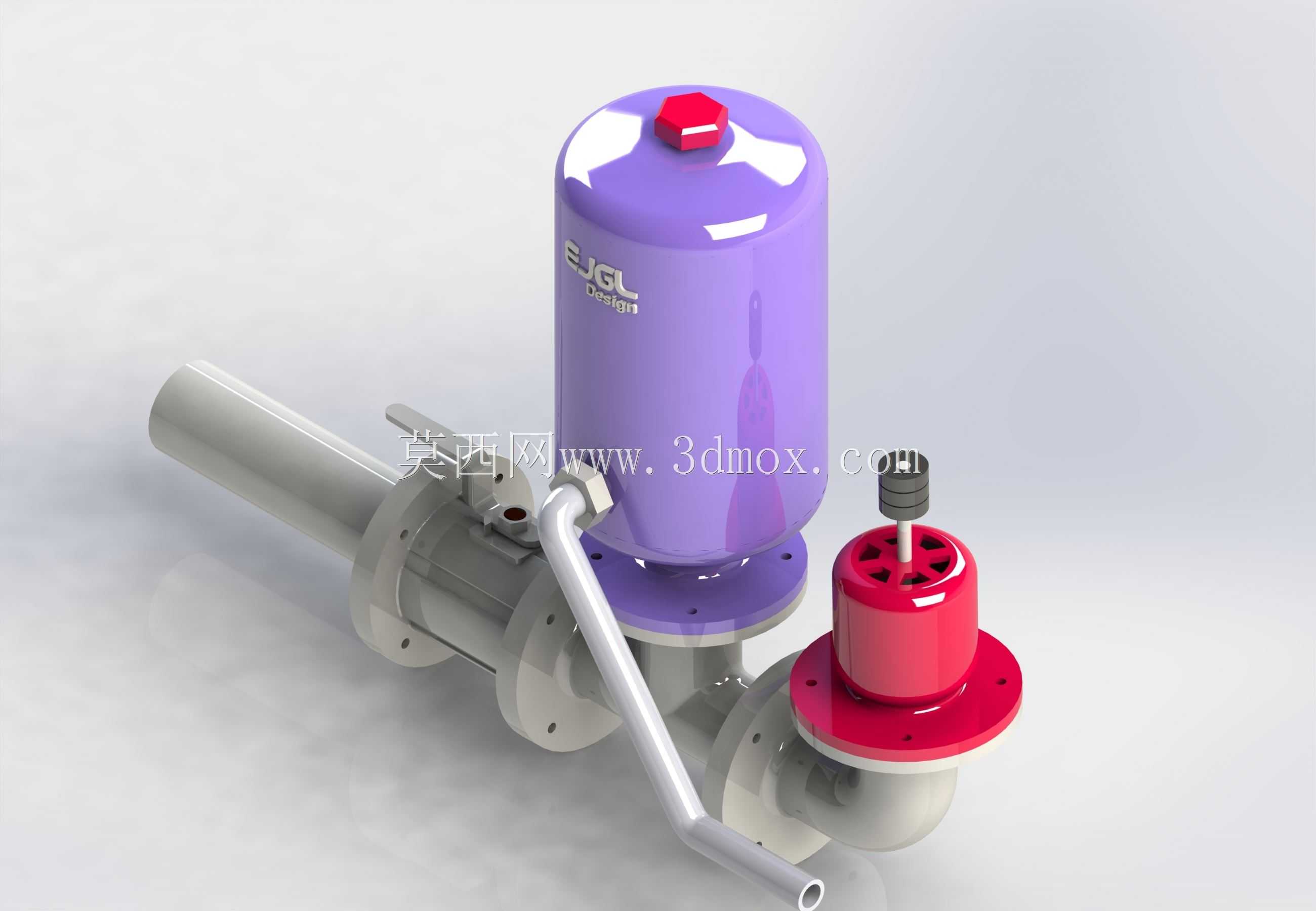

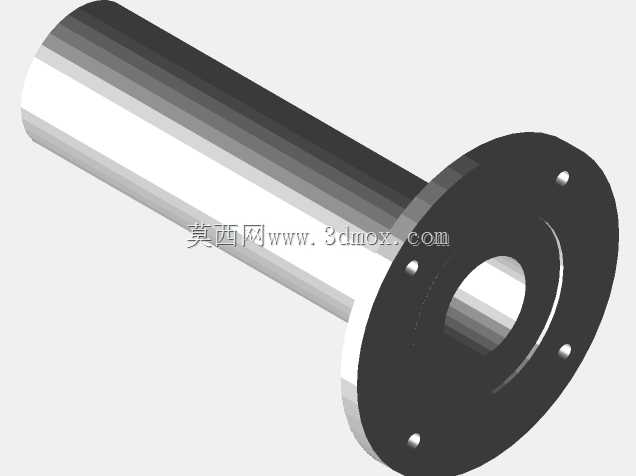

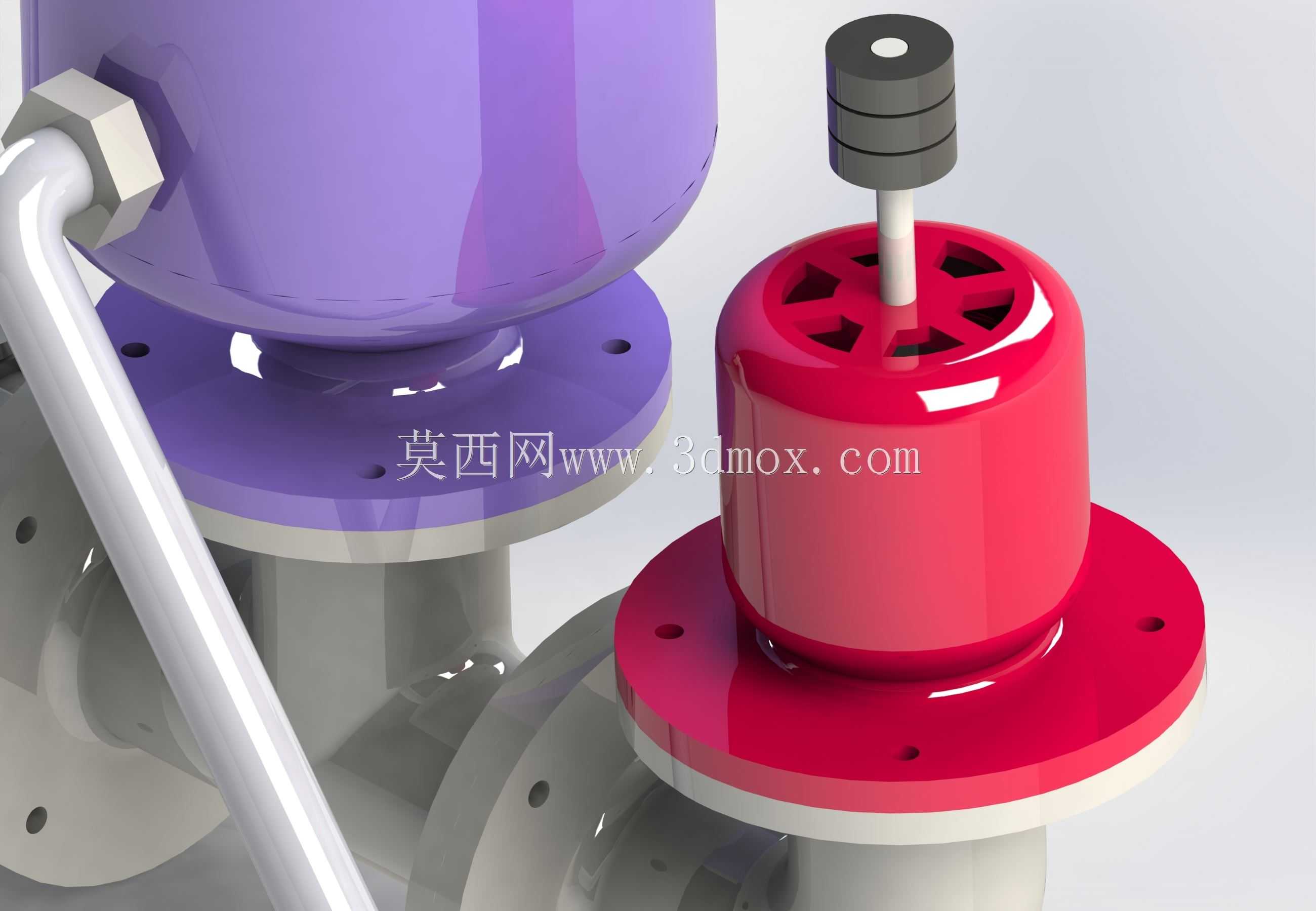

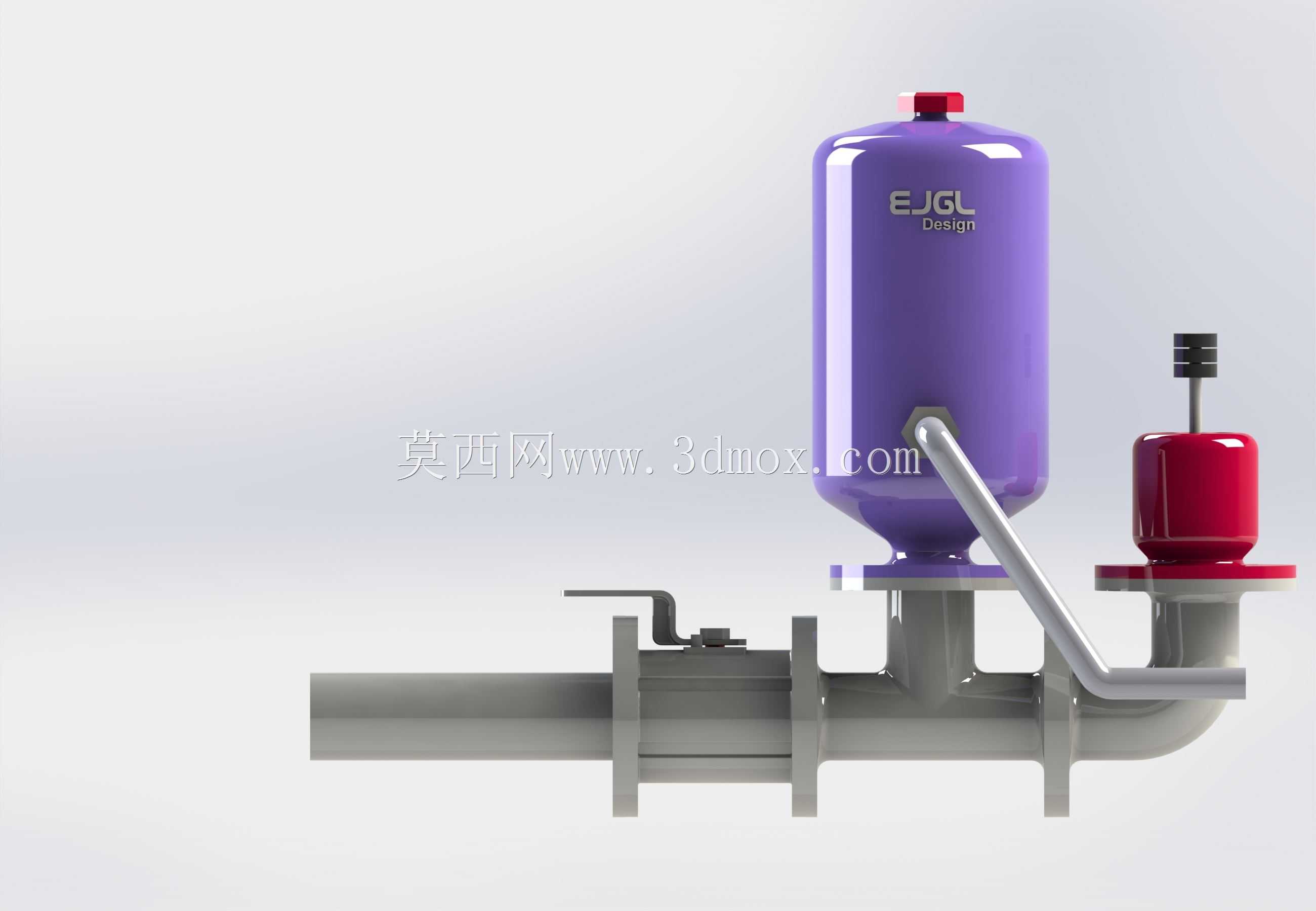

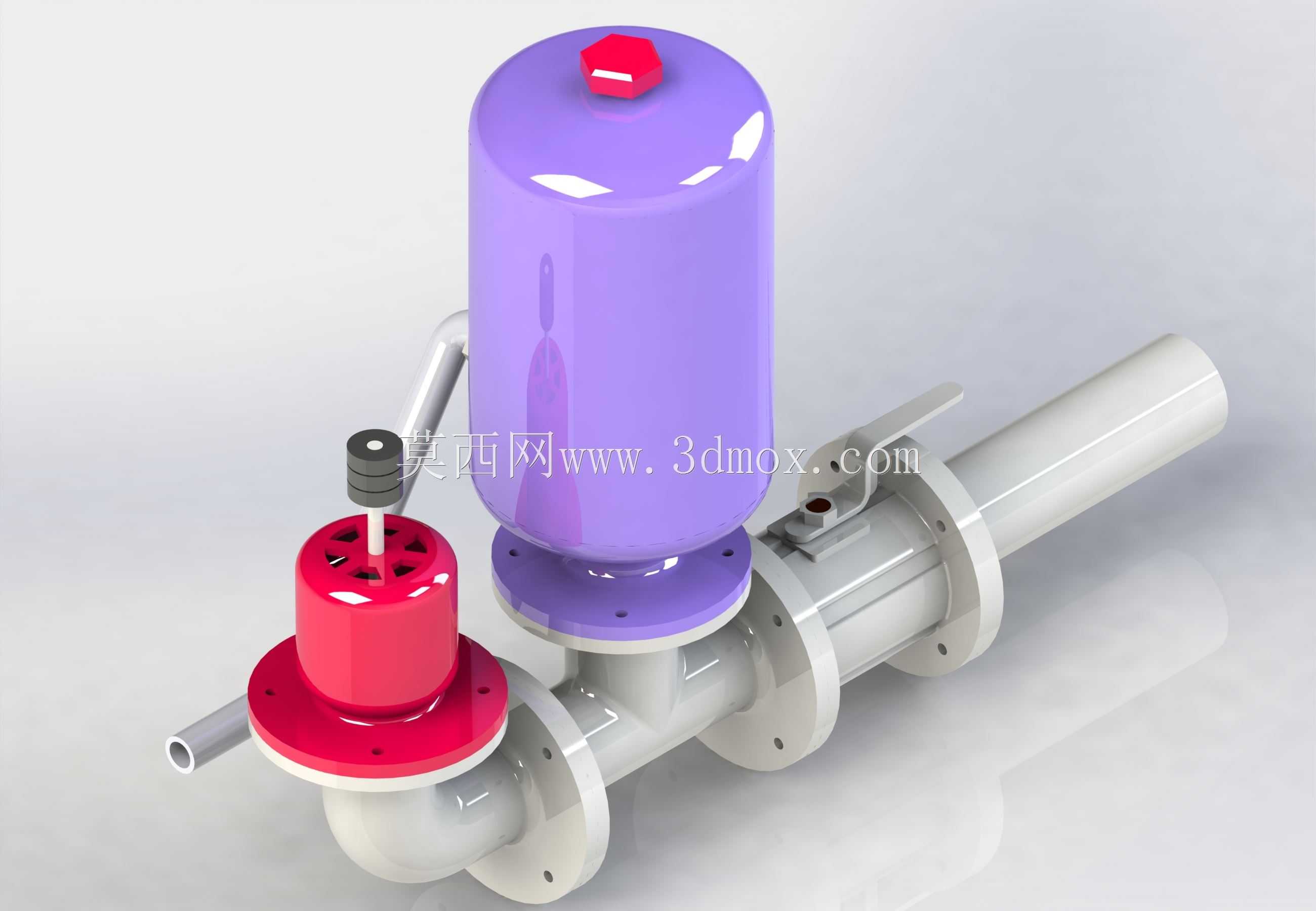

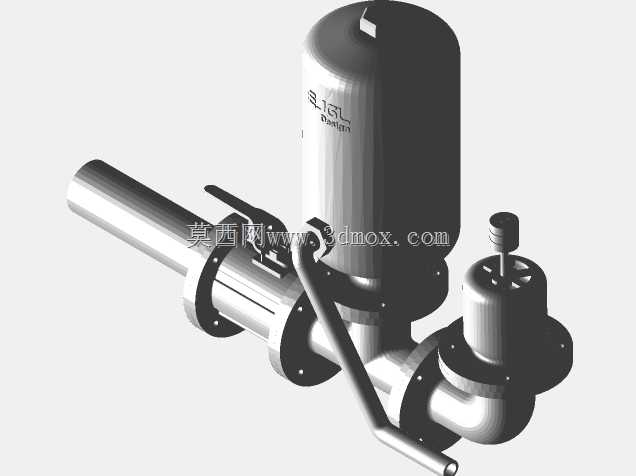

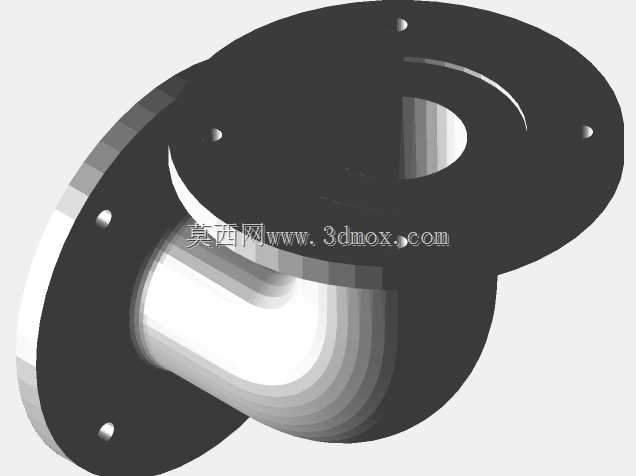

这款无动力柱塞提水装置主要面向无电力供应的山区、丘陵地带供水场景，可在无外接电机驱动的条件下，将低位水源提升至最高200米的高程位置，适配偏远村落人畜饮水、山地林果灌溉、零散农田补水等缺乏供电配套的供水需求，也可作为应急供水场景下的无动力输水设备，在救灾、野外作业等无电源环境中完成稳定的水源提升作业。装置整体采用卧式进水对接立式蓄能增压的结构布局，进水端为标准法兰对接的直通式管路接口，可直接与低位输水管道进行硬连接，安装时仅需保证进水端具备稳定的自然水流压力即可触发设备运行，无需额外搭建动力配套设施。核心功能设计上，装置通过内部柱塞组件的往复动作实现水流的自动增压，紫色立式罐体为内置蓄能腔的承压结构，可在水流冲击下完成压力蓄积与瞬间释放，配合侧部红色调压阀组实现出水压力的稳定控制，无需人工值守即可持续完成提水作业。设计过程中充分考虑了野外安装的适配性，整体管路接口均采用通用法兰规格，进水端水平延伸的管段长度可适配多数现有输水管道的对接位置，立式罐体的安装底座预留了标准螺栓固定孔位，可直接固定在混凝土预制基座上，安装边界无需预留过大的操作空间，日常维护仅需定期检查调压阀组的密封件状态即可。结构细节上，连接蓄能罐体与出水通路的金属弯管采用大弧度流线设计，可降低高压水流通过时的阻力损耗，顶部红色调压旋钮可根据实际提水高度调整内部柱塞的动作行程，适配不同扬程的供水需求，红色阀组顶部的操作杆可在设备首次启动时完成手动排气，保障内部压力腔快速建立工作压力。整体外壳采用承压能力较强的金属材质，外部做了防腐喷涂处理，可适应户外潮湿、多尘的复杂使用环境，各连接位置均采用密封垫片压紧结构，可在高压输水过程中避免渗漏问题，设备运行过程中无额外动力消耗，仅依靠进水水流自身的能量即可完成高扬程提水，相比传统电力驱动的提水设备，可大幅降低偏远区域的供水建设与运行成本。
