手动螺旋式G形夹紧工装结构设计

这款G形夹紧装置是机械加工、木工制作、五金装配场景中极为常用的手动夹持工具，核心作用是在作业过程中对工件施加稳定的夹持力，避免工件出现位移、晃动，保障锯切、打磨、粘接、钻孔、焊接等工序的加工精度与操作安全。在小型机加工车间里，它常被用来把薄金属板、小型型材固定在工作台边缘，配合手电钻、角磨机完成开孔、修磨作业；在木工工坊中，它可以在板材拼接、榫卯粘接时持续施压，让粘接面紧密贴合直到胶层固化；在家装维修场景里，也能临时固定管线、饰面板，辅助完成安装对位。

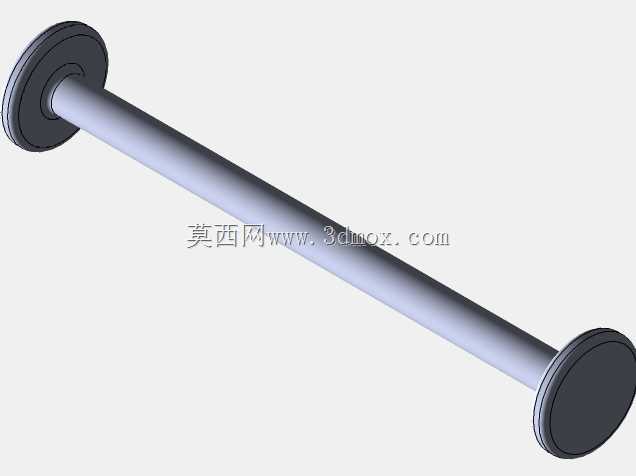

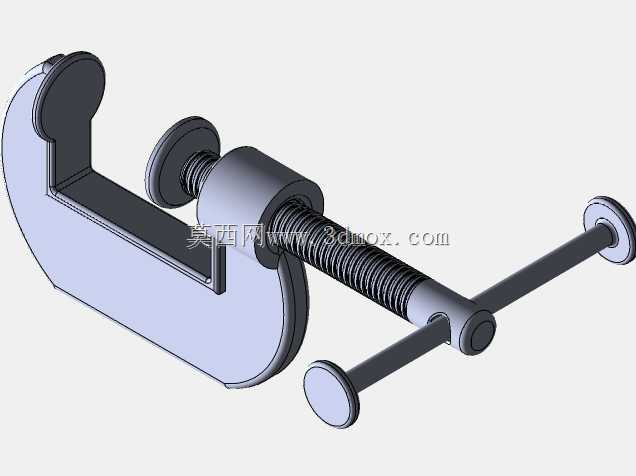

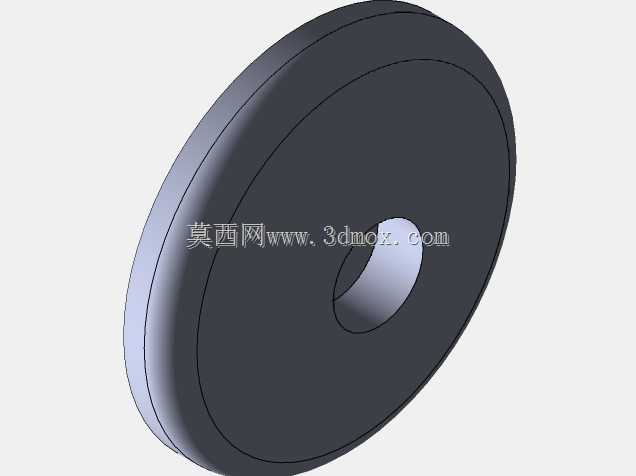

从功能特性来看，这款G形夹采用经典的C形架体搭配螺旋进给结构，架体为一体式弧形受力结构，开口侧的固定压盘与活动压盘相对设置，转动尾部的T型操作杆就能带动丝杆旋转，推动活动压盘沿架体的导向方向直线进给，逐步缩小两个压盘的间距，直到将夹在中间的工件牢牢压紧。丝杆采用梯形螺纹设计，具备良好的自锁性能，夹紧后不会因为工件的反作用力出现松脱，能够长时间保持稳定的夹持力；压盘表面做了平面处理，接触工件时受力均匀，不会因为局部压强过大在软质工件表面留下压痕，T型操作杆的力臂长度经过合理设计，操作人员无需借助额外加力杆，单手就能转动操作杆完成夹紧与松脱动作，操作门槛极低。

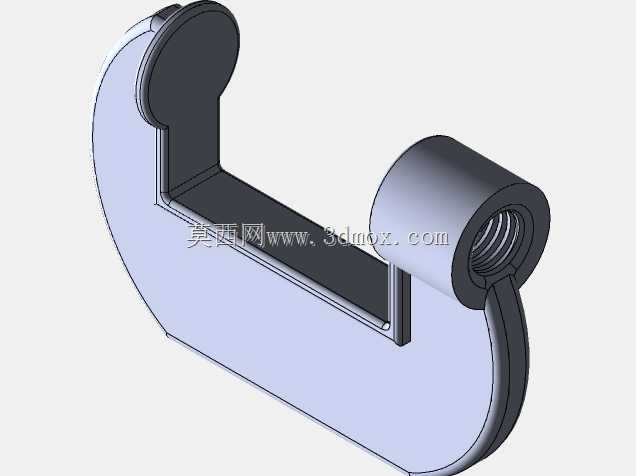

设计思路上，这款G形夹优先保障架体的结构强度，弧形架体的截面厚度经过受力校核，在最大开口行程下夹紧工件时，架体的形变控制在极小范围内，不会因为长期受力出现永久性变形导致夹持精度下降。丝杆与架体的连接部位做了加厚处理，避免频繁进给操作出现螺纹滑牙、连接部位开裂的问题。整体结构没有复杂的传动零件，所有部件都采用常规机械加工工艺就能生产，后期维护也十分简便，丝杆部位定期涂抹润滑脂就能保持顺畅的进给手感，压盘出现磨损后也可以单独拆卸更换，大幅延长工具的整体使用寿命。

从安装与使用边界来看，这款G形夹的固定压盘与架体为一体式结构，活动压盘随丝杆进给，最大开口尺寸适配常规厚度的板材、型材夹持需求，架体的喉深经过优化，能够覆盖距离工件边缘一定距离的夹持点位，满足不同尺寸工件的夹持要求。使用时无需额外固定安装，直接将C形开口跨在待夹持工件与支撑基座上，转动操作杆完成夹紧即可，整体重量适中，操作人员可以单手携带移动，适配多工位流动作业的使用需求，夹持力范围覆盖从轻质木料固定到小型金属件装夹的多数民用、轻工场景需求，不会因为夹持力过小导致工件松脱，也不会因为力值过大压坏脆性材质工件。
