适配iPhone的半包式硬质手机保护壳结构设计

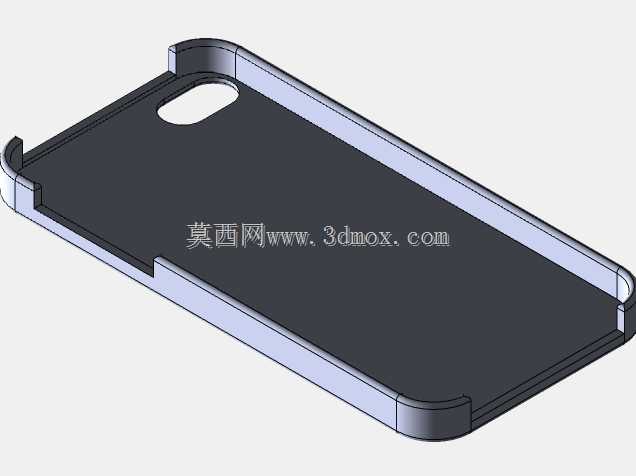

　　日常做消费电子周边结构件的设计时，手机保护壳是最常见的入门级注塑结构件，很多刚接触结构设计的工程师都会从这类零件入手练手，但真要做的贴合好用，要抠的细节一点不比工业设备上的防护件少。这款半包结构的手机壳，主要适配带单后置摄像头的老款iPhone机型，实际使用场景覆盖日常手持防刮、桌面放置防磨、轻度跌落缓冲几个核心需求，和全包软壳不同，这种硬质半包结构更多偏向轻薄手感的用户群体，不会过多增加手机本身的握持厚度。

　　从结构设计思路来看，首先要卡准手机本身的安装边界，壳体的内轮廓尺寸要比手机外轮廓单边留0.1mm的装配间隙，既不会因为尺寸过紧装上去顶坏手机边框涂层，也不会因为间隙过大出现晃动松脱的问题。周圈的包边高度控制在1.2mm，刚好高出手机屏幕玻璃0.3mm，平时手机屏幕朝下平放在桌面的时候，玻璃表面不会直接接触桌面，避免日常放置产生的划痕，同时包边不会过高硌到手部侧握的触感，兼顾防护性和握持体验。摄像头位置的开孔做了0.5mm的凸起沉台，开孔边缘做了R0.3的圆角过渡，一方面避免开孔锐边割手，另一方面沉台高度刚好高出摄像头镜片0.2mm，放置的时候镜片不会直接接触接触面，防止日常使用磨花镜片。

　　壳体底部做了开放式的缺口设计，没有做全包围结构，一方面是方便用户插拔充电线，尤其是第三方带加粗接头的充电线不会被壳子的边框卡住，另一方面也减少了壳体底部的材料用量，降低注塑成型时的收缩变形概率，同时拆装的时候可以从底部缺口位置发力，不用硬掰边框导致壳体断裂或者刮花手机边框。四个边角的位置做了局部加厚的缓冲结构，虽然是硬质壳体，但边角加厚0.8mm之后，日常1米以内的轻度跌落时，边角位置可以先接触受力，分散冲击能量，避免冲击力直接传递到手机的金属边框上造成凹坑。

　　壳体的壁厚整体控制在1mm，属于硬质注塑件的常规壁厚范围，整个零件壁厚均匀，不会出现局部壁厚差过大导致的注塑缩水、翘曲问题，外表面做了细微的晒纹处理，不用做高光面，一方面不容易沾指纹，另一方面手持的时候摩擦力足够，不会轻易从手里滑落。内表面在和手机边框接触的位置做了0.05mm的微凸筋，四个方向各有两条，减少壳体和手机边框的接触面积，避免长期使用之后壳体内侧的灰尘颗粒在手机边框上磨出印子，同时凸筋的存在也能让装配之后的松紧度更合适，不会出现晃荡的异响。

　　实际选型和建模的时候，要先把对应机型的整机3D数据导入作为参考，所有的包边、开孔、沉台尺寸都要基于参考机的实际尺寸做偏移，不能凭空画轮廓，不然很容易出现开孔对位不准、按键位置错位的问题。这类硬质保护壳一般用PC或者ABS+PC的合金材料注塑，材料本身有一定的韧性，拆装的时候有足够的变形量不会断裂，同时表面硬度足够，日常使用不容易被指甲或者钥匙刮出划痕。和软质的TPU壳不同，这种硬质壳体的成型精度更容易控制，装配之后的贴合度更好，长期使用也不会出现发黄变松的问题，适合喜欢轻薄裸机手感又需要基础防护的使用场景。

　　设计的时候还要注意按键位置的避让，虽然这款半包壳没有做全包的按键覆盖，但侧边的按键位置要留足够的按压间隙，不能让边框顶住按键导致按键长期处于受力状态，影响按键的使用寿命。顶部和底部的出声孔、充电口位置的避让尺寸要留够，不能挡住出声路径或者充电接头的插入，一般开孔边缘比接口本身单边大0.2mm就足够，留的间隙太大容易进灰，太小又容易出现对位偏差挡住接口。
