农业废弃物处理用便携式气化装置结构设计

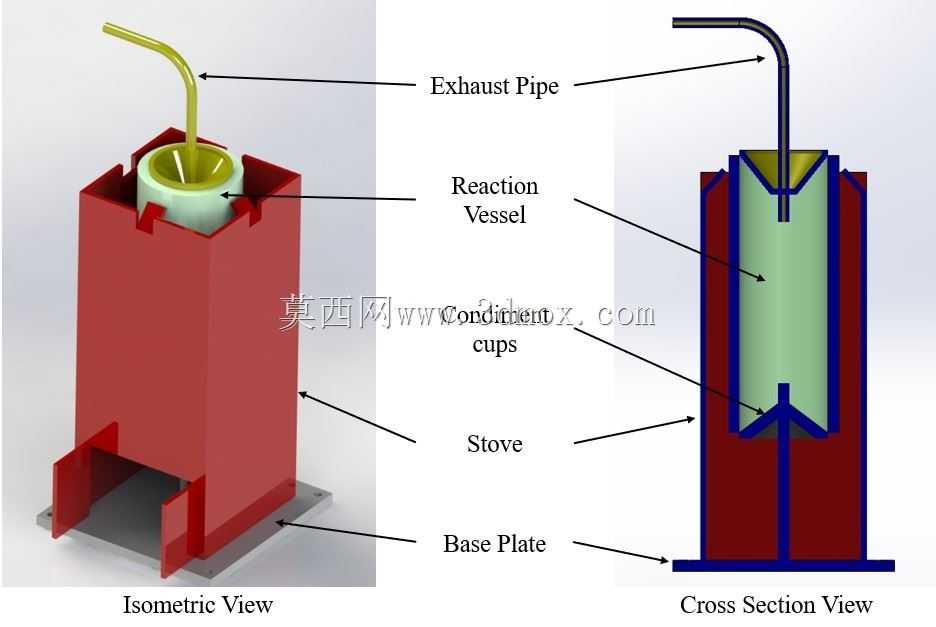

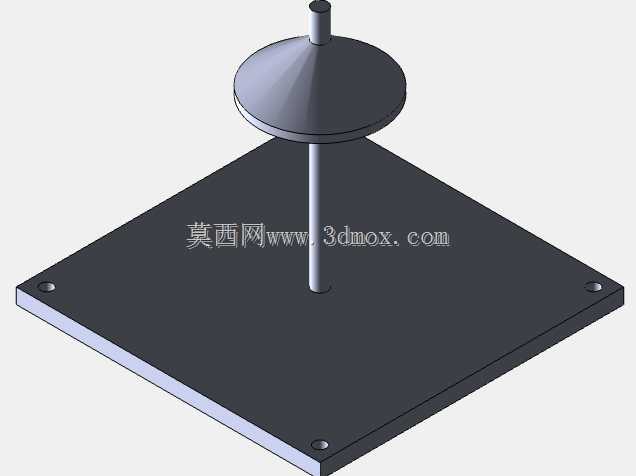

　　这款便携式气化装置的设计初衷，是面向野外作业、偏远无电区域炊事、小规模农林废弃物就地消纳的实际场景，解决传统直燃炉具燃烧不充分、烟气大、热效率低的痛点，同时实现农林剩余物的能源化转化，不需要额外配套复杂的气化净化设备，单人即可完成搬运、组装与操作。从结构拆解来看，整套装置分为底座板、炉体、反应容器、调料杯、排气管五个核心部分，底座板采用平板式支撑结构，边缘预留与炉体底部卡槽匹配的定位凸台，安装时直接将炉体卡入凸台即可完成定位，不需要额外紧固件，底座下方预留高度80mm的进风通道，自然进风即可满足气化反应的一次供风需求，不需要外接风机，适配无电力供应的使用场景。

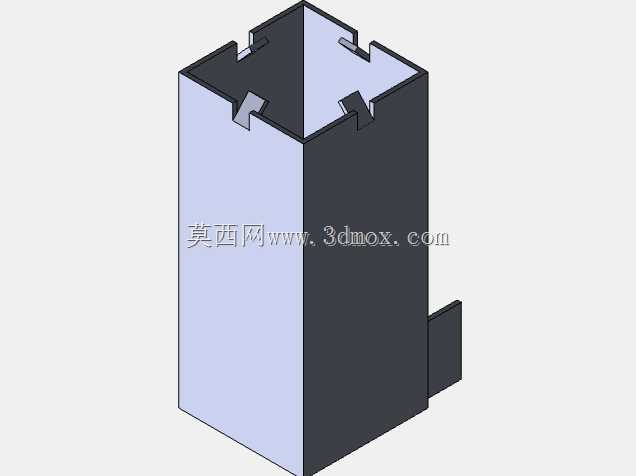

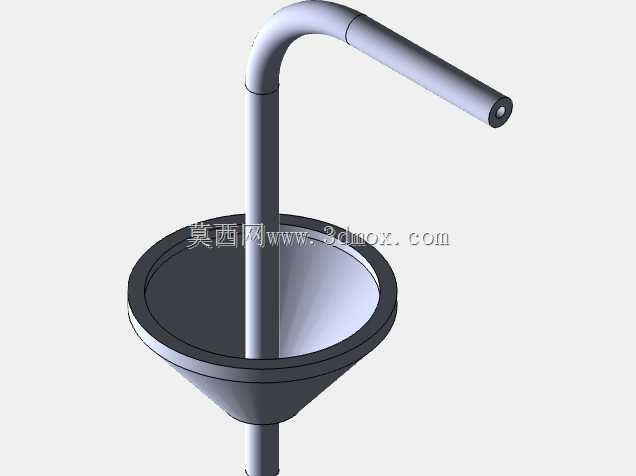

　　炉体采用立式方腔结构，壁厚设计为3mm，既保证结构强度控制整体重量，又能减少热量向外散失，炉腔内部预留放置反应容器的定位台阶，反应容器为下窄上宽的锥形结构，底部开设均匀分布的一次进风孔，气化反应产生的生物质燃气在向上流动过程中，会在炉体上部与二次进风混合，在炉口位置实现充分燃烧，减少一氧化碳等不完全燃烧产物的排放。调料杯嵌套在反应容器上部，用于承装待气化的农林废弃物原料，杯壁开设细密的通气孔，保证原料下落过程中气流可以均匀穿过料层，避免出现架桥、料层堵塞导致的反应中断问题，杯口与排气管采用插接式连接，排气管为弯管结构，出口朝向斜上方，既可以将燃烧后的烟气导向远离操作人员的方向，也能通过抽力强化炉内气流循环，提升气化反应的稳定性。

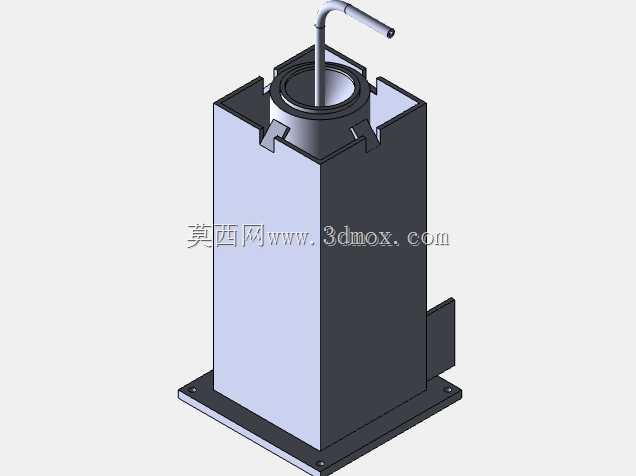

　　从安装边界来看，整套装置组装完成后总高度为320mm，底座长宽尺寸为160mm×160mm，整体重量控制在2.5kg以内，单人单手提携即可完成转场，不需要额外的安装空间，平整的硬质地面即可直接放置使用。在功能设计上，该装置不需要添加额外的助燃剂，只需要将干燥的农林废弃物，比如秸秆碎段、木屑、果壳等粉碎至粒径20mm以下填入调料杯，从炉体底部点燃原料后，即可依靠自然通风实现持续气化燃烧，单次填料可以维持40-60分钟的稳定燃烧，热效率比传统直燃柴火炉提升40%以上，燃烧过程中没有明显的明火外溢，烟气排放量大幅降低，既可以满足野外炊事的加热需求，也可以作为小规模应急供热的热源使用。设计过程中重点考虑了不同原料的适配性，反应容器的锥角设计为15度，既可以保证原料依靠重力持续下落，又能避免料层下降过快导致的反应层紊乱，炉体与反应容器之间预留10mm的环形二次风通道，外部空气在炉壁预热后进入反应区上部，与气化产出的可燃气充分混合，提升燃烧充分度，同时降低排烟温度，减少排气管的热变形风险。所有部件均采用可拆分式设计，使用完成后可以将排气管、调料杯、反应容器依次取出，清理炉内的灰渣后即可收纳，不需要特殊的维护工具，部件之间没有复杂的连接结构，即使出现局部部件烧损，也可以单独替换，降低长期使用的成本。

　　针对野外使用的复杂工况，炉体底部的支撑脚采用外翻式结构，增大与地面的接触面积，即使在不太平整的泥土地面也可以稳定放置，不会出现侧翻风险，排气管采用插接固定，不需要工具即可完成拆装，收纳时可以放入炉腔内部，减少整体收纳体积，方便放入背包或者工具箱中携带。实际使用过程中，该装置可以适配多种不同类型的生物质原料，不需要对结构进行调整，只需要根据原料的粒径大小适当调整填料的松紧度，即可维持稳定的气化反应，相比同类便携炉具，该结构没有复杂的风门调节结构，操作门槛极低，不需要专业培训即可快速掌握使用方法，适合户外作业人员、野外露营爱好者、偏远地区农户作为日常炊事加热设备使用，同时也为小规模生物质气化设备的轻量化设计提供了可参考的结构方案。
