火车铁路专用可转位铣削刀头结构

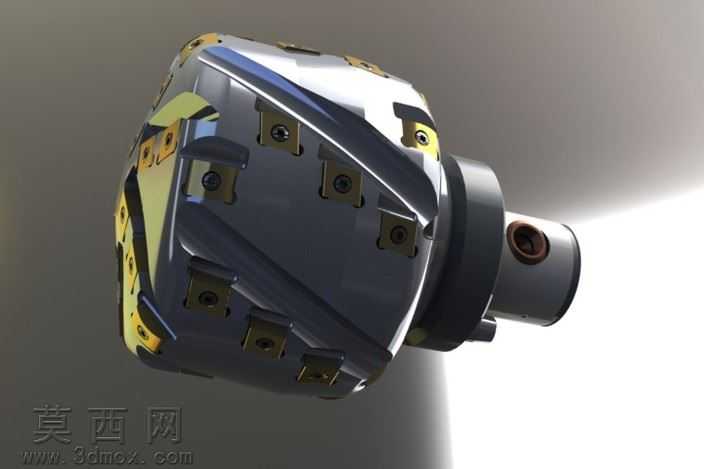

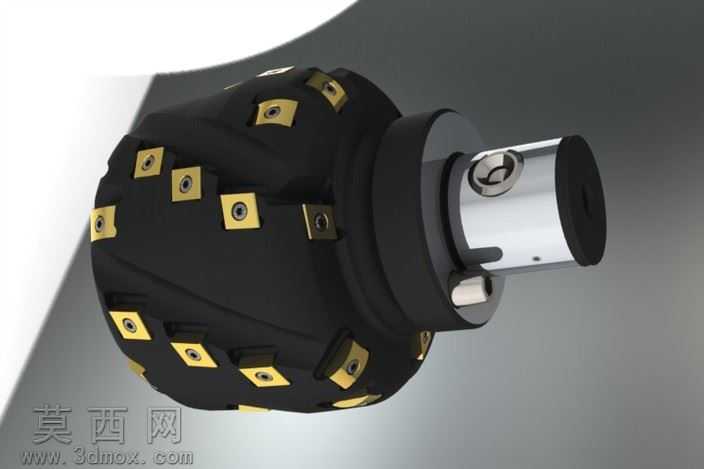

本模型为轨道加工专用的铣削刀头三维结构，建模过程严格遵循机械加工刀具的实际设计规范，首先通过基准轴定位确定刀体与机床主轴的连接基准，采用同轴度约束完成刀柄部分的回转体特征构建，刀柄处的锁紧卡槽、定位销孔均按照标准刀具接口尺寸绘制，保证与机床主轴连接的装配精度。刀体主体部分采用回转阵列特征完成多组刀片槽的排布，每一处刀片槽的定位角度、倾斜角度都经过切削参数校核，确保刀片安装后具备合理的前角、后角与刃倾角，满足轨道钢材质的大余量铣削加工需求。模型中每一片硬质合金可转位刀片都单独建模，还原了刀片的定位孔、夹紧斜面结构，与刀体上的刀片座、压紧元件形成完整的装配约束，清晰展现刀片的装夹定位逻辑，压紧螺钉、楔块等夹紧元件的细节均完整还原，可直观呈现刀片更换、锁紧的操作结构。渲染阶段针对不同部件赋予对应材质：刀体主体采用发黑处理的合金钢材质，调整粗糙度参数呈现哑光金属质感，表面做细微的氧化纹理处理还原真实刀具的表面状态；可转位刀片采用硬质合金材质，添加涂层后的金属光泽与细微刃口倒角细节，还原切削刃的锋利质感；刀柄连接部分采用光亮镀铬钢材材质，通过高反射度参数表现机加工后的光滑金属表面，锁紧销、螺钉等标准件采用不锈钢材质，区分不同部件的材质差异。结构设计上采用密齿排布方案，多组刀片沿刀体圆周螺旋分布，可在铣削过程中实现连续平稳切削，降低单次切削冲击，适配轨道加工的大进给、高刚性加工场景；刀体内部做减重结构设计，在保证整体刚性的前提下降低刀头重量，减少主轴负载。整体建模过程从刀具的实际加工功能出发，每一处结构尺寸都服务于轨道铣削的加工需求，既还原了专用铣刀的完整装配关系，也通过材质渲染清晰区分不同功能部件，可用于刀具结构教学、加工工艺演示、装配仿真等场景，完整展现了专用铣削刀具从设计到装配的全流程结构逻辑，清晰呈现可转位铣刀的夹紧定位、切削角度排布、主轴连接等核心结构特点。
