集成式超滤水处理过滤系统三维设计

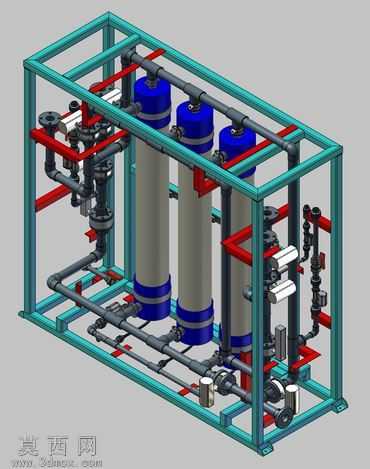

本作品为集成式超滤水处理过滤系统的三维建模设计，整体采用撬装式集成框架结构，在三维建模过程中，首先搭建了方管焊接成型的主体承载框架，框架做了分层布局设计，预留出膜组件安装区、管路排布区、阀组操作区的充足空间，保证整体结构紧凑的同时兼顾后期操作维护的可达性。建模阶段对核心过滤组件进行了精细化还原，三个立式超滤膜柱采用上下端盖密封结构，膜柱主体做了半透明质感的材质区分，端盖采用深蓝色工程塑料材质，还原真实工业产品的外观特征。管路系统建模区分了不同功能的管线，采用红黑两色对管路进行材质区分，红色管路对应工艺产水、反洗进气等功能管线，黑色管路对应进水、浓水排放等功能管线，管路上配套的弯头、三通、法兰连接件均按照标准管件尺寸建模，阀组区域还原了手动球阀、调节阀、压力表、流量计等配套辅件的结构特征，管路上的快装接头、固定管卡等细节也做了完整呈现，保证管路排布横平竖直，走向符合流体工艺的设计逻辑，避免出现管路干涉、操作空间不足的问题。框架底部设置了可调式支撑脚，可适配不同安装地面的调平需求，膜组件下方预留了排污、取样的接口位置，侧面预留了电控元件、在线检测仪表的安装位。渲染阶段采用工业级写实材质，金属框架赋予青绿色喷涂金属质感，管路根据功能赋予对应颜色的哑光塑料或金属漆面材质，膜柱主体采用半透磨砂材质模拟玻璃钢膜壳的视觉效果，阀件采用铸铁镀铬的金属材质，整体渲染光影均匀，清晰展现设备的整体布局和各部件的装配关系。设计思路上遵循水处理撬装设备的集成化设计原则，将所有工艺部件集成在同一底座框架上，减少现场安装的管路连接工作量，同时优化管路走向降低流体阻力，阀件操作位置统一朝向操作侧，提升设备使用的便捷性，整体结构经过干涉检查，所有部件装配关系合理，可直接用于生产加工的参考、工艺方案的展示以及试验测试平台的搭建验证。
