饮用水处理CEDI集成处理系统

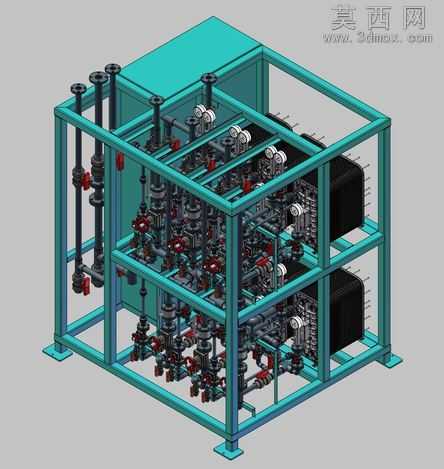

本作品为应用于饮用水处理厂、半导体厂的CEDI连续电除盐水处理系统三维模型，整体采用模块化集成框架设计，在三维建模过程中严格遵循工业水处理设备的实际布局规范，以1:1等比例还原设备的真实尺寸与装配关系。建模阶段先搭建双层方管焊接式承载机架，为机架赋予青绿色金属漆面材质，还原工业碳钢机架经防锈喷涂后的真实质感，机架底部设置带安装孔的支撑脚座，满足现场落地固定的安装需求。机架内部分层排布CEDI膜堆组件、工艺管路、控制阀门、检测仪表等核心部件，其中黑色CEDI膜堆作为核心处理单元，采用对称式双层排布设计，最大化利用机架内部空间，提升单位占地面积的水处理产能。管路系统按照水处理工艺流程走向完成布管建模，区分不同管径的工艺管道，为管道赋予黑色UPVC或金属管路材质，管路上搭配的红色手柄球阀、黑色隔膜阀、立式压力表等配件均逐一建模还原，清晰呈现阀门的操作结构、仪表的表盘与接头细节，准确还原各管路的连接逻辑与介质流向。建模过程中对所有部件的装配干涉做了全面校验，确保机架、膜堆、管路、阀门之间无错位穿模问题，各部件的连接法兰、固定卡扣等细节均完整呈现，可直观展示设备的装配逻辑。模型渲染阶段采用工业产品写实渲染风格，调整金属漆面、塑料管路、橡胶密封件等不同材质的反光度与粗糙度参数，让整体视觉效果贴近真实工业设备的质感，同时通过半透明化局部机架框架的展示方式，清晰呈现内部管路与组件的排布结构，方便查看设备内部的工艺布局。该模型完整还原了CEDI水处理系统的集成化结构设计，可用于水处理项目方案展示、设备装配教学、工艺布局优化等场景，能够直观呈现连续电除盐设备的模块化设计思路，帮助相关人员快速理解设备的组成结构与工作原理。
