电厂二级反渗透水处理系统三维设计

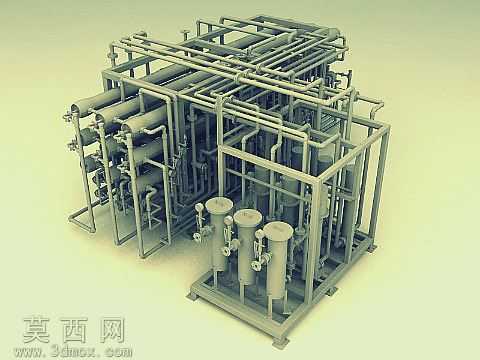

本套二级反渗透（2PASS RO）系统三维模型，针对电厂水处理场景完成全参数化建模设计，完整还原了双级反渗透水处理装置的整体布局与核心结构。建模过程中严格遵循电厂水处理设备的设计规范，对系统内的膜壳组件、精密过滤器、工艺管路、支撑框架、阀门接口等所有零部件进行1:1比例还原，每一处管路的走向、弯折角度、连接点位都经过精准排布，既符合流体输送的工艺要求，也兼顾了现场安装的操作空间预留。模型渲染阶段采用工业设备常用的金属哑光材质，对不锈钢管路、碳钢框架、过滤罐体分别赋予对应的材质属性，通过光影调整清晰呈现出设备的层级结构与装配关系，能够直观展示整套系统的组装逻辑。从结构设计来看，整套系统采用撬装式集成框架设计，将两级反渗透的膜组、预处理过滤单元、管路阀组全部集成在统一的钢制底座框架上，框架采用型钢焊接结构，预留了吊装点位与安装固定孔位，方便设备的整体运输与现场就位。前端设置的多台精密过滤器作为进水预处理单元，通过独立支架固定在框架前端，配套的阀门、压力表接口都做了细节建模，能够清晰展示介质流向与操作点位。管路系统采用分层排布设计，不同功能的工艺管路按照走向分层布置，避免管路交叉干扰，同时预留了充足的检修操作空间，膜壳组件采用成排对称布置，既保证了设备整体的结构稳定性，也让管路连接路径最短，降低流体输送的阻力损失。设计过程中充分考虑了电厂水处理的工艺需求，双级反渗透的结构设计能够实现水质的深度净化，满足电厂锅炉补给水的水质要求，模型的所有零部件都可拆分，能够用于设备组装演示、施工方案交底、工艺原理讲解等场景，建模时对法兰连接、管道焊接、支架固定等装配细节都做了还原，能够直接导出工程图用于生产参考，也可作为水处理设备方案设计的参考模板，帮助设计人员快速完成同类型设备的方案调整与优化。
