工业级双罐体混床水处理系统三维设计

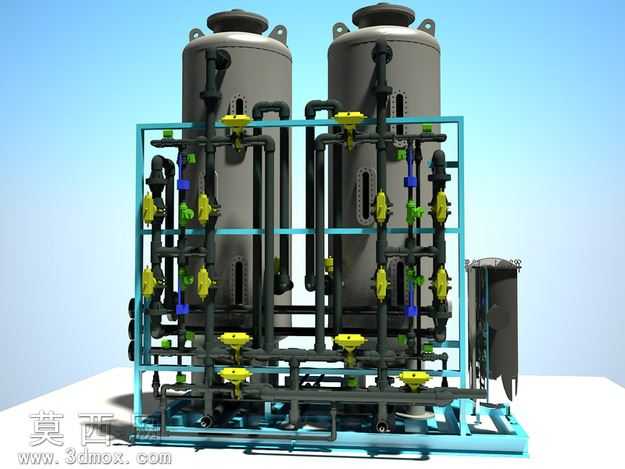

本作品为撬装式双罐体混床水处理系统三维模型，建模过程严格遵循工业水处理设备的实际设计规范，首先完成整体撬装底座的框架搭建，采用标准型钢搭建矩形支撑框架，预留罐体安装定位点、管路排布空间与侧边附属设备安装位，保证整体结构的承重合理性与安装便捷性。主体双罐体采用立式圆柱形承压结构建模，还原罐体顶部的吊装吊耳、排气接口，罐体侧面的视镜开口、人孔结构，以及罐体底部的承托支座，所有接口位置均匹配对应管路的连接尺寸，还原真实设备的装配逻辑。管路系统建模按照水处理工艺流向进行排布，区分不同管径的主管道与分支管道，还原管道的弯头、三通、法兰连接结构，同时对管路上的各类阀门进行精细化建模，包括不同功能的隔膜阀、调节阀、取样阀，通过不同配色区分阀门的功能类型，还原阀门的手轮、阀体、连接端结构，清晰展示管路内介质的流向控制逻辑。模型还还原了侧边配套的附属处理单元，包括小型过滤罐体、管路固定支架、管卡等细节结构，所有部件均按照实际装配关系进行约束，可直观展示整套设备的组装逻辑。材质渲染方面，罐体采用哑光深灰色金属材质模拟碳钢衬胶罐体的质感，管路采用黑色工程塑料与金属材质区分不同管路属性，阀门采用亮黄色、蓝色、绿色等区分功能类型，撬装框架采用浅蓝色工业烤漆金属材质，整体渲染效果贴近真实工业设备的视觉表现，清晰区分不同部件的材质属性与功能分区。设计过程中充分考虑设备的撬装集成特性，将所有处理单元集成在同一底座框架上，还原工业现场一体化安装的设备形态，管路排布整齐有序，阀门操作位置预留足够的操作空间，符合实际设备的操作与维护需求，模型结构完整，细节丰富，可用于水处理设备方案展示、结构教学、装配模拟等场景。
