双辐板镂空式轻量化轮缘结构设计

该轮缘结构属于回转类机械承载部件，主要应用于中小载荷的回转传动场景，可适配轻载输送线从动轮、小型绕线设备卷筒、低功率风机叶轮基座等工况，承担径向载荷传递、周向运动导向、外围包覆件定位的核心作用，在设备运行过程中能够将中心轴的扭矩均匀传递至外圈工作面，同时抵消运转过程中产生的径向跳动与小幅轴向窜动，保障回转运动的平稳性。

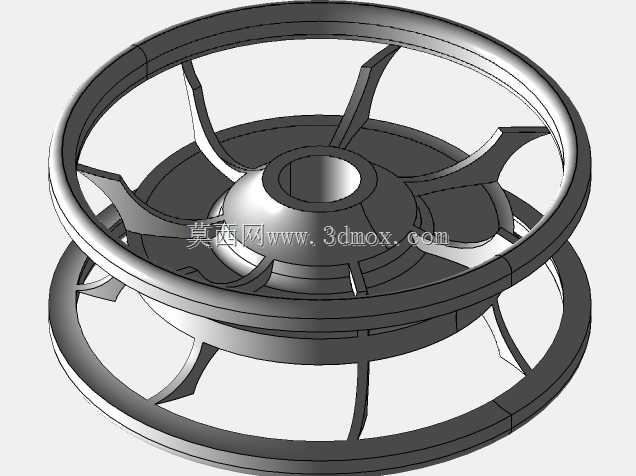

从功能特性来看，该轮缘采用双层轮圈搭配六组辐条的对称式结构，上下两层平行轮圈构成了部件的外缘工作面，可直接套装橡胶外圈、缠绕线材或者作为摩擦传动的接触工作面，中间的六组辐条采用流线型变截面设计，从中心轮毂位置向外平滑延伸至双层轮圈的连接位置，既减少了传统直辐条带来的应力集中问题，又通过镂空结构大幅降低了轮体的整体重量，减少回转过程中的转动惯量，降低驱动端的动力损耗。中心位置的轮毂设置有标准轴孔，可与对应直径的传动轴实现过渡配合，轴孔周边的凸起结构可提升轮毂与轴的接触长度，增强配合的稳定性，避免运转过程中出现轮体晃动的问题。

在设计思路上，该结构优先兼顾了结构强度与轻量化需求，通过对称式的辐条布局保障轮体各个方向的受力均匀，在辐条与轮圈、辐条与轮毂的连接位置均设置了圆弧过渡结构，有效分散载荷传递过程中的应力集中点，避免长期交变载荷下出现结构疲劳开裂的问题。双层轮圈的平行度公差控制在合理范围内，可保障外圈工作面的回转精度，减少运转过程中的偏磨问题。从安装边界来看，该轮缘的轴向尺寸紧凑，径向尺寸适配常规中小规格的回转机构，安装时仅需将中心轴孔与传动轴对齐，通过键连接或者顶丝固定即可完成装配，不需要额外设计复杂的连接结构，适配性较强。同时镂空的辐条间隙也便于日常运维过程中观察轴孔配合状态，及时清理缠绕在轮体上的杂物，降低运维难度。该结构在保障足够承载能力的前提下，相比实心轮体减重超过40%，既节省了生产加工的材料消耗，也降低了回转过程中的动平衡校正难度，适合批量应用在对部件重量有要求的轻载回转设备中。
