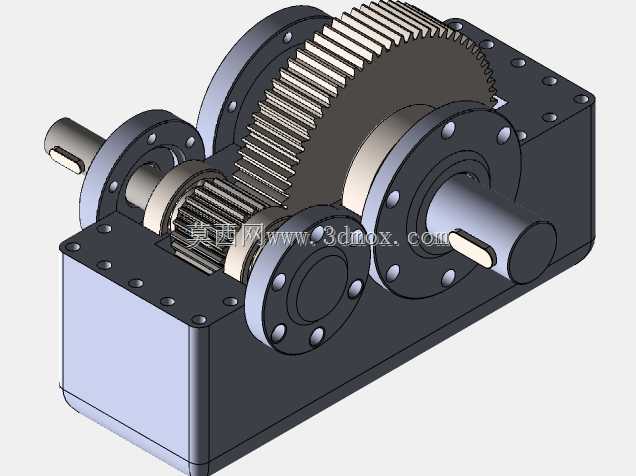

这套减速箱结构采用两级圆柱齿轮啮合的传动布局,箱体一侧剖开后可以直接看到内部三根平行轴系的完整排布,高速输入轴、中间传动轴与低速输出轴沿箱体长度方向错位布置,小齿轮带动大齿轮逐级降低转速、放大输出扭矩,整套传动链的空间占用紧凑,适合中小型输送线、轻工包装设备、小型搅拌装置以及非标自动化工位的动力减速环节使用。做这类传动结构建模时,首先要敲定的是两根轴的中心距边界,齿轮啮合侧隙、齿顶圆与箱体内壁的安全间隙都要在布局阶段预留出来,避免运转时齿面蹭到箱壁,也给润滑油飞溅留存足够空间。箱体采用分体式矩形焊接/铸造壳体思路,侧面法兰端盖通过一圈螺栓锁紧在箱体轴承孔位上,端盖既用来约束深沟球轴承的轴向窜动,也承担轴伸处的密封防护,
外露的轴端加工出平键键槽,动力输入端和负载输出端都可以通过键连接传递扭矩,装配时端盖与箱体的结合面需要加装密封垫,防止箱内润滑油渗漏。从安装边界来看,箱体底部为平整安装基面,四周预留地脚固定孔位,整机落地后轴伸高度、输入输出轴的同轴方位都可以提前在布局里核对,对接电机端和工作机端时不用额外做复杂转接。齿轮参数匹配阶段要兼顾传动比分配与齿面强度,高速级小齿轮转速高、啮合频次多,齿宽和模数选取要平衡动载噪声,低速级大齿轮承受扭矩更大,齿厚与轴径配合要校核扭转强度;轴系上各齿轮通过平键与轴周向固定,轴肩定位齿轮与轴承内圈,端盖压住轴承外圈实现轴向限位,整套轴系的拆装顺序可以顺着轴伸方向逐件抽出,后期维护换件不用完全拆解箱体。
箱体内腔轮廓围绕齿轮回转轨迹做避让,顶部预留注油与透气位置,底部可设置油塞排放废油,飞溅润滑方式就能覆盖所有啮合齿面与轴承滚动体,不需要额外配置复杂润滑管路。建模过程中所有螺栓孔、端盖止口、轴承配合位、键槽尺寸都按装配关系做了关联约束,转动校验时齿轮啮合无干涉,轴件与端盖密封位留有合理间隙,工程人员拿到结构后可以直接在此基础上细化齿形参数、校核轴的刚度,或是调整箱体安装孔位适配不同机架布局,也能作为传动课程设计、非标设备减速单元选型参考的直观结构样例,清晰展示二级齿轮减速从动力输入、转速变换到扭矩输出的完整机械逻辑。
