通讯设备用V型定位夹持基座结构

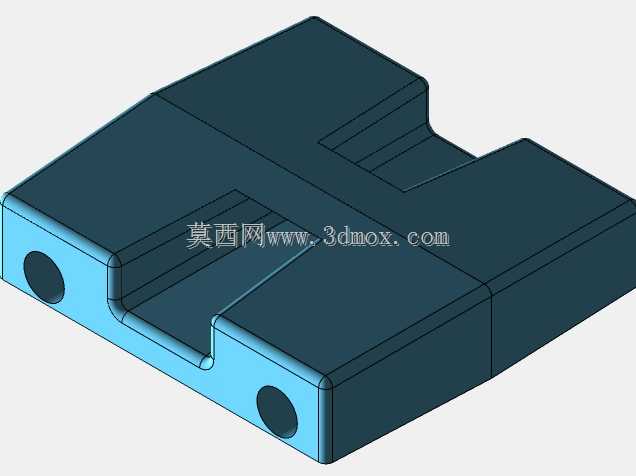

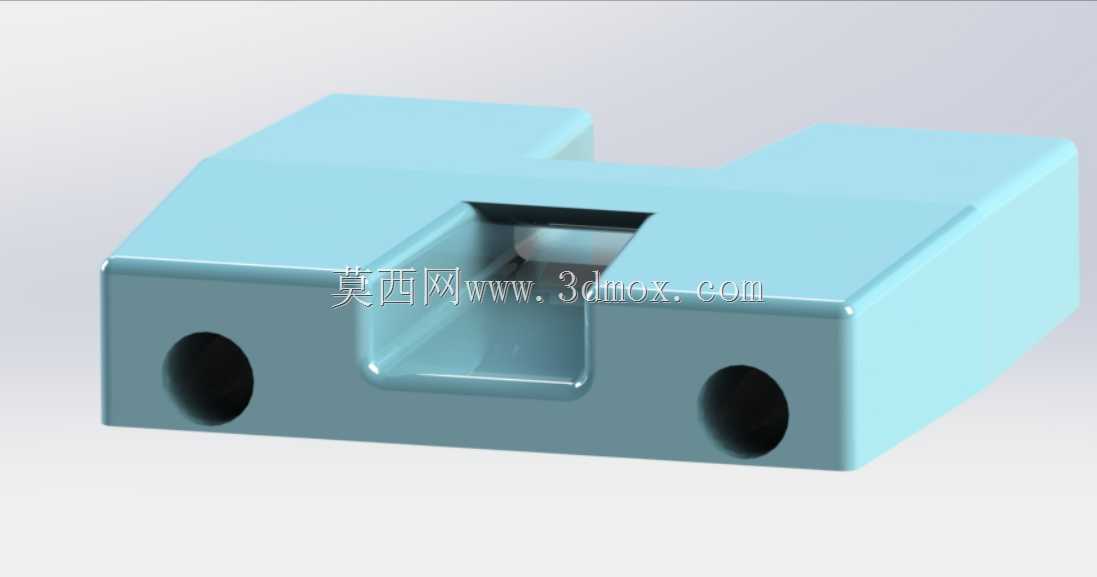

　　这款定位基座的结构设计，最初是围绕通讯终端生产线上的小型工件夹持工位展开，在3C产品组装、通讯模块检测工装里，这类带V型开口的块状基座承担着工件侧向定位、配合压装机构完成对位的核心作用，日常产线运行中，它既可以作为独立定位块安装在工装板上，也能成对布置在治具底座两侧，对圆柱类、矩形壳体类通讯零件实现居中限位，避免压装工序出现工件偏移、对位偏差的问题。从结构细节来看，基座主体采用一体式块状构型，顶部开出对称的V型避让槽，槽口两侧做了斜向导向坡面，工件从上料工位落入时，坡面可以自动修正工件的位置偏差，不需要操作人员额外对位，大幅缩短上下料的辅助时间；基座正面居中位置加工出内凹的矩形通腔，

　　这个腔体一方面是为了避让工件下方伸出的引脚或者连接接头，防止压合过程中基座和工件特征发生硬干涉，另一方面也可以嵌入定位销、检测传感器的感应端，让工装的集成度更高，不需要额外在基座周边叠加安装支架。基座左右两个侧壁分别加工出同轴的横向通孔，孔位贯穿块体两侧，实际装配时这两个孔可以穿入锁紧销轴，把整个基座固定在工装的滑移平台或者固定立板上，孔位的同轴度公差在建模阶段就做了同步约束，装配后销轴不会出现别劲、卡滞的情况，后期维护拆卸也不需要撬动基座本体，避免破坏安装基准面。建模过程中先从整体块体的外轮廓入手，先确定基座的总长、总宽、总高边界，保证整个零件可以嵌入现有工装的安装槽内，不会和周边的送料轨道、压头行程空间发生冲突；

　　之后依次切除顶部V型槽、中部内凹型腔，再对所有外露的锐边做圆角过渡处理，这些圆角并非单纯为了外观，在实际生产中可以避免操作人员上下料时被锐边划伤，同时也能消除机加工过程中应力集中的问题，让基座在反复承受压装冲击力的时候不会出现边角崩裂。基座的底面设计为完整的平面，作为安装基准面贴合法装板的表面，平面度要求控制在合理范围内，保证V型槽的定位中心和工装的压头中心始终重合；两侧的横向安装孔中心高和配套滑移平台的销轴孔中心高完全对齐，装配时不需要额外加垫片调整高度。这类基座在通讯类产品的组装治具里适配性很强，既可以用来夹持小型通讯接头、天线基座，也可以经过简单改型后用在电子元器件的检测工装上，结构没有复杂的曲面特征，

　　常规的数控铣削就可以完成全部加工，材料一般选用硬质铝合金或者45号钢，根据工位的受力大小选择对应材质，受力小的检测工位用铝合金可以减轻工装整体重量，受力大的压装工位用钢材可以提升长期使用的耐磨性能。整个结构的壁厚在建模时做了均匀化处理，中部型腔周围的保留壁厚满足刚性要求，压装受力时不会出现型腔侧壁变形的情况，V型槽的两个定位斜面的夹角经过匹配，对应常见通讯工件的外径范围，保证工件落入后两个斜面都能和工件表面有效接触，不会出现单点接触导致的定位不稳。
