带D型轴孔直齿圆柱传动齿轮

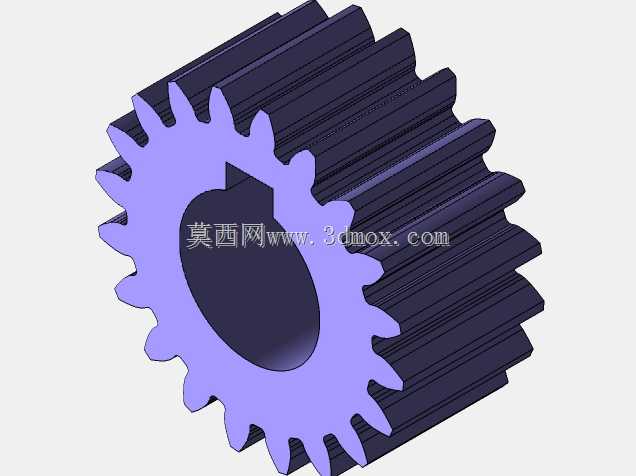

　　该零件为直齿圆柱齿轮，采用渐开线齿形设计，分度圆半径15mm，齿宽方向尺寸10mm，内孔为带单侧平键定位平面的D型异形轴孔，孔径8mm，整体为等截面直齿拉伸成型结构，无斜齿、锥齿或变位修形特征，属于小模数定轴传动齿轮范畴。

　　从实际应用场景来看，这类小尺寸直齿轮大量出现在小型减速箱、办公自动化设备、3D打印机进给机构、小型通讯终端调角结构、小家电动力传递单元以及教学演示传动台架中。直齿圆柱齿轮的核心作用是在两根平行轴之间传递恒定转速比的旋转扭矩，相比带传动，它没有打滑丢转问题，传动比精度稳定；相比蜗轮蜗杆，它传动效率更高，反向可驱动，适合中小载荷、连续或间歇运转的平行轴动力链路。

　　设计思路上，齿部采用标准渐开线轮廓，齿顶圆、齿根圆与分度圆参数匹配常规模数系列，齿顶留正常顶隙，齿根做过渡圆角避免应力集中，20个左右的轮齿沿圆周均匀分布，啮合时重合度满足平稳传动要求，不会出现单齿交替受力的冲击卡顿。内孔没有选用普通圆孔加独立平键的方案，而是直接在孔壁加工出一段平直定位面，也就是D型孔结构，这种设计对应配套的D型输出轴，装配时无需额外加装键条，轴插入后平面与孔内平面完全贴合，周向止转可靠，装配工序更简单，非常适合小尺寸、小扭矩、量产化的小型设备，省去了键槽加工和键零件采购装配的成本，也避免了小模数齿轮键槽处壁厚不足容易开裂的问题。

　　外形安装边界方面，齿轮轴向厚度均匀，两端面为平行精加工面，装配时可直接贴靠轴肩或限位挡圈实现轴向定位，不需要额外的轴向锁紧复杂结构；外圆齿顶无突出台阶，径向最大轮廓就是齿顶圆，在减速箱内部排布时，只需预留齿顶圆与箱体内壁之间0.5~1mm的安全间隙，同时保证配对啮合齿轮的中心距严格符合两齿轮分度圆半径之和的公差要求，侧隙控制在0.02~0.05mm区间，既可以补偿热胀和安装误差，又能把回程间隙控制在传动精度允许范围内。

　　结构受力层面，直齿轮啮合时径向力沿齿轮半径方向指向轴心，D型孔的平面承载面刚好抵消啮合产生的周向扭矩，接触应力分布均匀，长期正反转切换时也不会出现孔轴之间相对窜动。齿轮整体为一体式实心齿坯结构，轮毂和轮齿部分无减重镂空，刚性充足，在小载荷高频启停工况下齿根疲劳强度冗余量充足，适合注塑成型或者粉末冶金、小型机加工多种工艺批量制造，三维建模时先绘制单侧端面的渐开线齿廓与D型内孔草图，再沿轴向拉伸给定齿宽即可完成主体，后续装配校验中可直接配合对应D型轴完成干涉检查，验证传动啮合轨迹是否顺畅。
