螺旋编织扭绞绳状结构造型练习

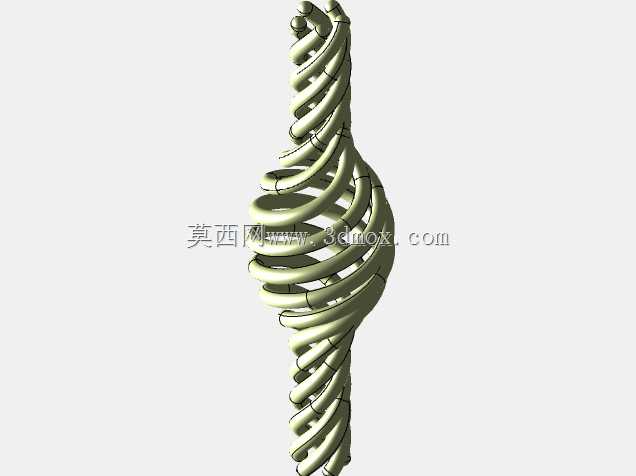

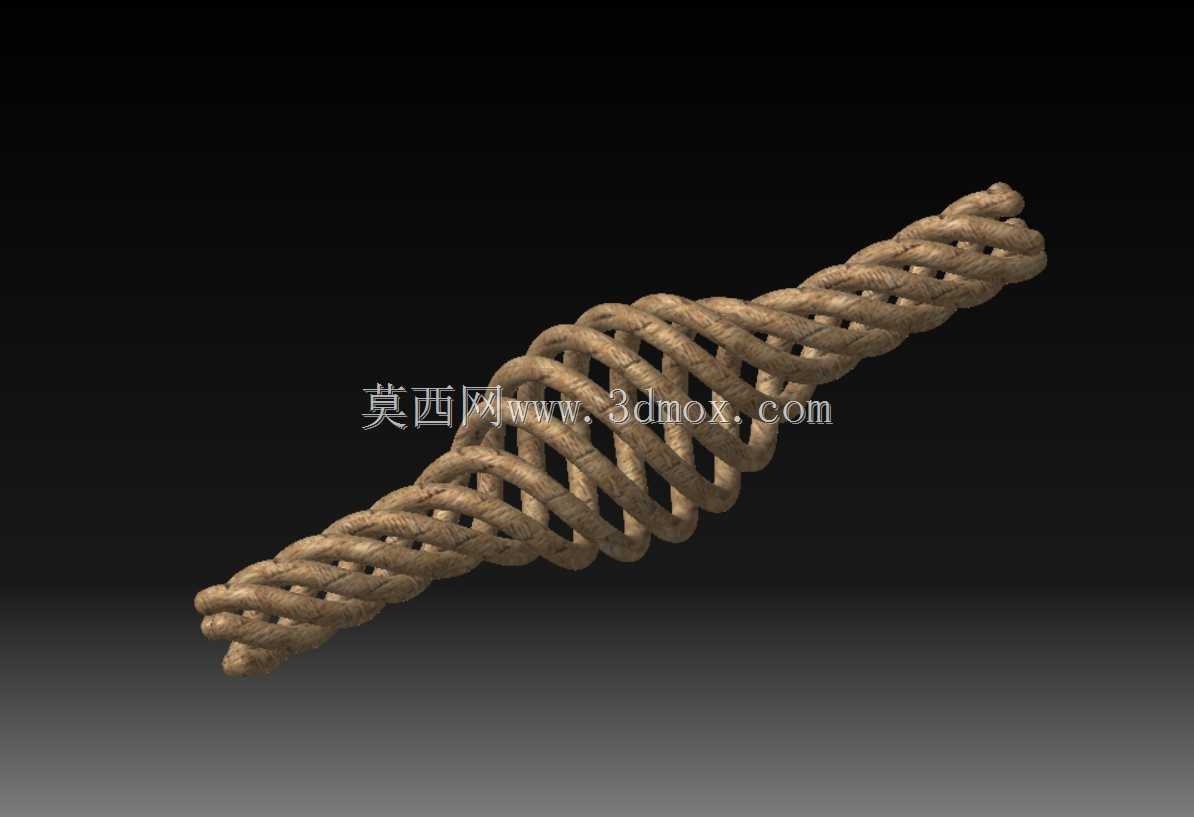

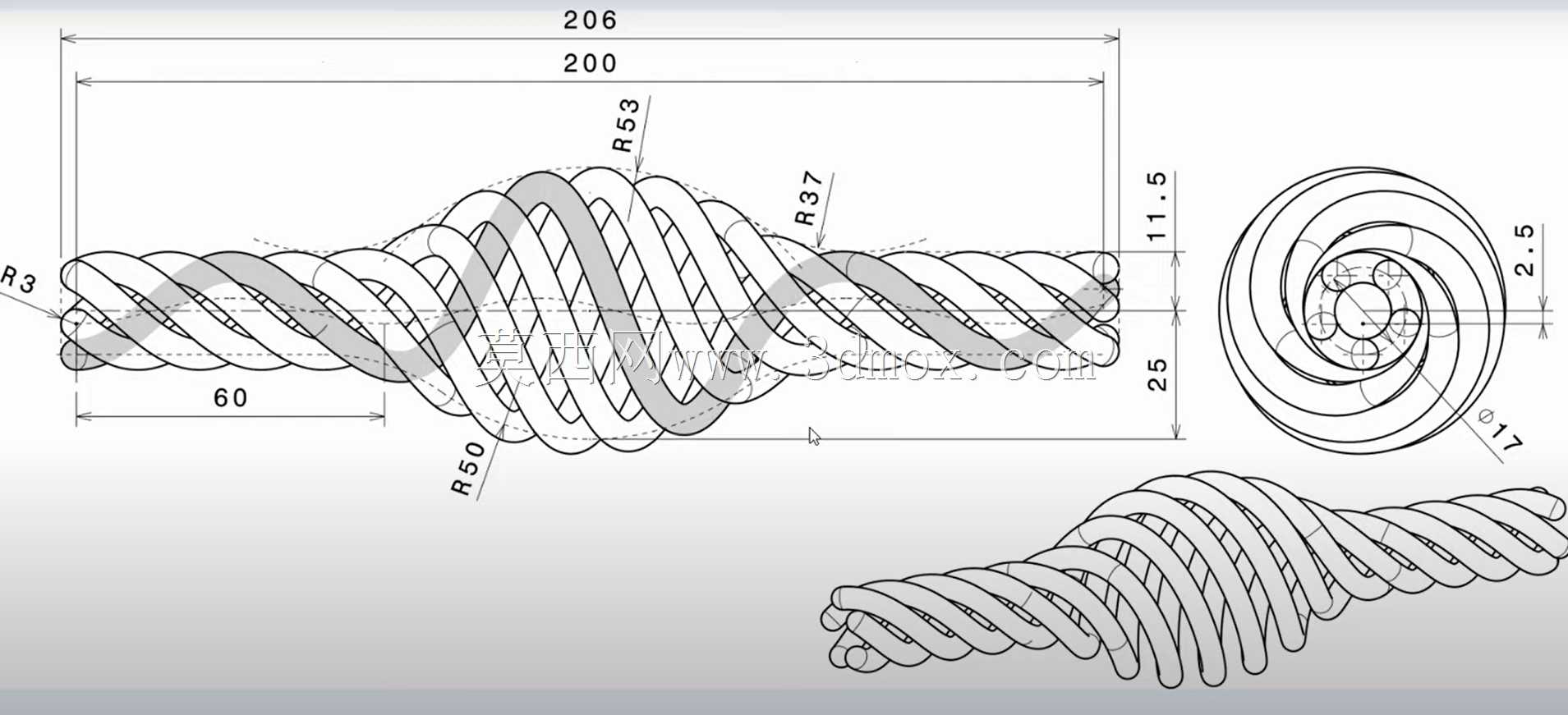

　　这类螺旋扭绞编织结构在工程场景里并不只作为装饰件存在，绳缆受力段、柔性传动芯轴、线缆加强层、复合编织密封填料、高分子挤出绞合型材的前期构型验证，都会用到相似的空间曲线逻辑。做这个结构时最先要敲定的不是曲面花哨程度，而是两端收束段和中间膨松编织段的直径差：两端多股线紧密捻合，外径收窄，用来穿入接头压套、锚定锥孔或者接线端子；中段股线沿螺旋轨迹向外撑开再互相交叉，形成镂空的网状笼形，既保留轴向抗拉能力，又能在受压时产生类似弹簧的径向退让，缓冲横向冲击。建模思路上不能直接扫掠单根圆曲线了事，每一股线材都要对应一条独立的空间引导线，引导线由三段拼接：两端是小导程、小回转半径的紧密螺旋，中间段回转半径先平滑抬升再回落，导程同步放大，

　　让股线在中段自然交叉换位。多股线之间要设置固定相位差，比如八股均分圆周，每股起始角错开45度，扫掠出来的实体才能均匀咬合，不会出现局部股线重叠穿模或者缝隙忽大忽小的问题。实际生产里这种构型对应的工艺边界很明确：如果是金属钢丝绳，中段膨松量不能超过股线最小弯曲半径，否则捻制时钢丝会出现塑性弯折、断丝率飙升；如果是纤维绳缆，镂空段的孔隙率要匹配渗透树脂或者防滑包覆层的厚度，外层注塑时胶料才能填满交叉缝隙不出现空腔。安装边界上，两端紧密段的长度要预留出压接接头的夹持行程，外径公差控制在压套内径的过渡配合区间，中段最大外径要避开安装通道里的相邻构件，尤其是穿入护管时，膨松段的压缩回弹量要提前算入，避免装配时卡滞。结构受力特性上，

　　这种变径编织构型和等直径弹簧不一样，轴向拉力加载时中段交叉点会互相挤紧，整体刚度随载荷上升非线性增大，小载荷下柔软易弯折，大载荷下迅速变硬承拉，很适合做缓冲拉索、柔性天线支撑骨架或者医疗器械里的可调弯曲导管。建模过程中还要留意股线交叉位置的曲面连续性，扫掠截面保持圆形沿引导线平稳过渡，在交叉避让处不要强行修剪实体，保留线材圆柱面的自然相贯关系，后续做有限元分析时接触对定义才能和实际捻制状态一致，算出的应力集中点也会落在股线交叉摩擦的真实位置，给后续捻距参数调整提供可靠依据。
