卡特彼勒拖拉机配套活塞结构设计

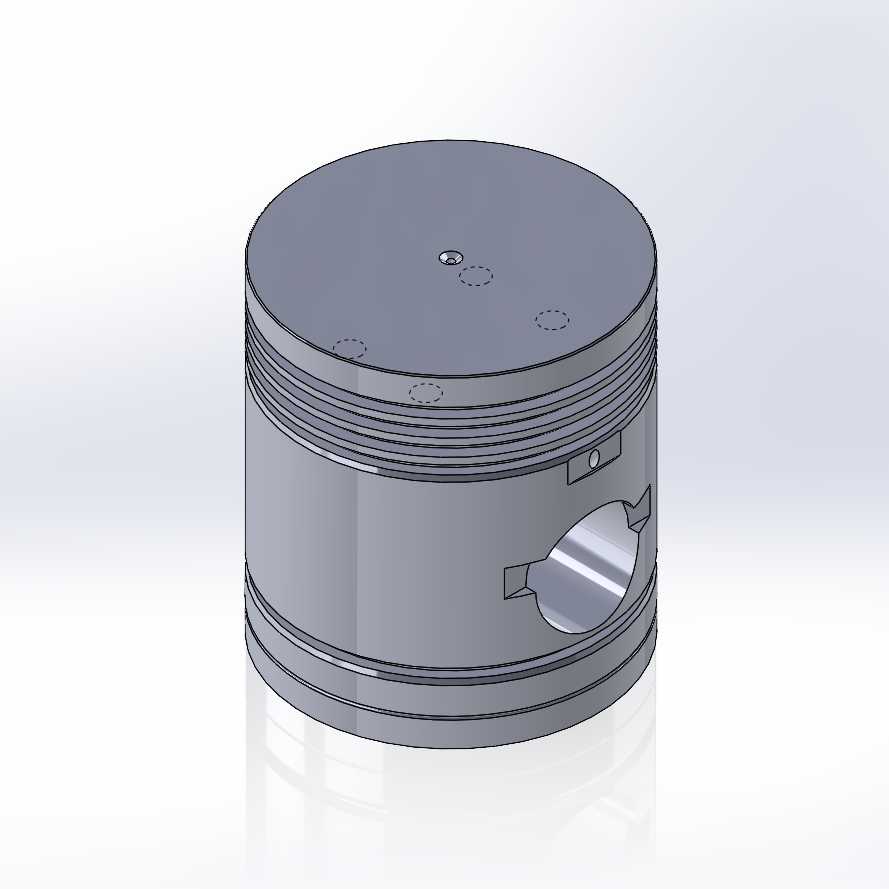

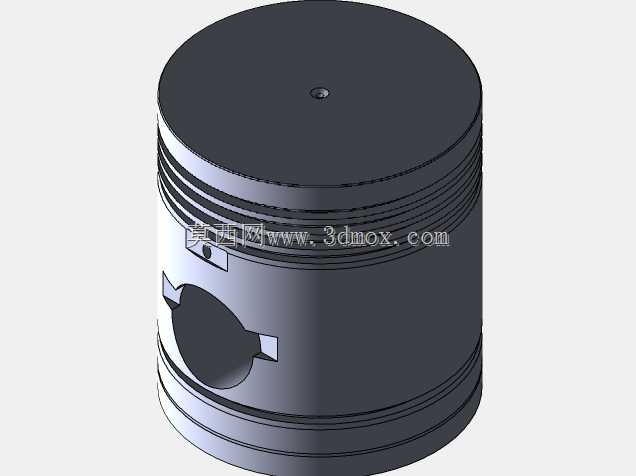

该活塞作为拖拉机内燃机核心往复运动部件，主要应用于大马力农用拖拉机的柴油发动机燃烧室工况，承担着密封燃烧腔、传递燃烧爆发力、引导活塞销带动曲轴完成动力输出循环的核心作用，在拖拉机深耕、重载运输、带载农具作业等大负荷工况下，需要持续承受高温燃气冲击、高频往复摩擦、侧压力交变载荷的多重考验，是决定发动机动力输出稳定性、燃油燃烧效率、整机使用寿命的关键零部件。从功能特性来看，该活塞顶部设置有适配燃烧室构型的浅凹定位结构，顶面的细小凹点为装配对位标记，可保证活塞装入缸套时与喷油嘴、气门的避让位置完全匹配，避免运动干涉；头部开设的多道环槽用于安装气环与油环，气环负责密封燃烧室内的高压燃气，防止燃气窜入曲轴箱造成功率损失，油环则负责刮除缸壁多余润滑油，避免机油窜入燃烧室产生积碳；裙部开设的活塞销孔用于安装活塞销，连接活塞与连杆，销孔两侧的卡簧槽用于安装限位卡簧，防止活塞销轴向窜动刮伤缸壁，裙部的型线设计采用了微椭圆构型，可在热态工况下补偿活塞受热膨胀量，保证活塞与缸套之间保持合理配合间隙，既避免冷态敲缸，也防止热态拉缸。设计过程中，首先围绕拖拉机发动机的额定功率、爆发压力、最高转速参数，确定活塞的整体外径尺寸，保证与缸套的配合间隙符合柴油机工作要求；其次根据热负荷分布规律，对活塞头部、裙部的壁厚进行差异化设计，头部厚度兼顾耐热强度与轻量化要求，裙部厚度保证导向稳定性的同时降低往复运动惯性力；环槽的宽度、深度尺寸严格匹配配套活塞环的规格，槽边的倒角设计可减少环组卡滞风险；活塞销孔的内径尺寸与连杆小头衬套、活塞销的尺寸链完全匹配，销孔内侧的卸荷槽可降低应力集中，提升交变载荷下的疲劳强度。安装边界方面，活塞整体外径需与缸套内径保持规定的配合公差，装入缸套前需确认环组开口位置相互错开，避免开口对齐导致漏气；活塞销长度需保证装入后两端与卡簧留有合理间隙，活塞装入缸套后顶部凸出量需符合发动机压缩比设计要求，裙部下端在活塞运行到下止点时不得与曲轴平衡块发生运动干涉，整体往复运动行程需与曲轴曲柄半径完全匹配，保证发动机配气相位、喷油正时的正常匹配，确保拖拉机在各类复杂农田作业工况下能够稳定输出动力，减少故障停机时间，提升农机作业效率。
