管道用球形涡轮水力转换装置结构设计

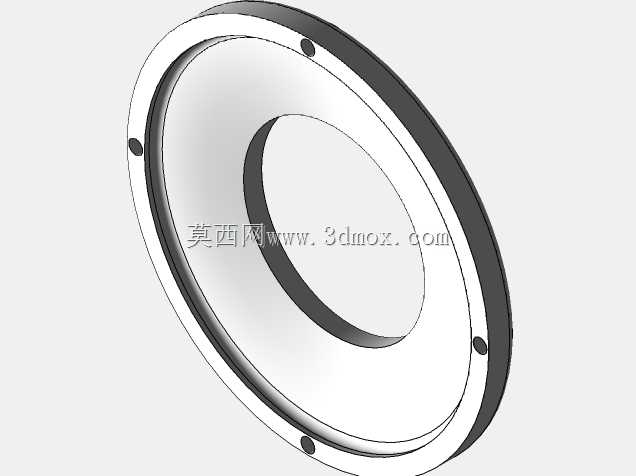

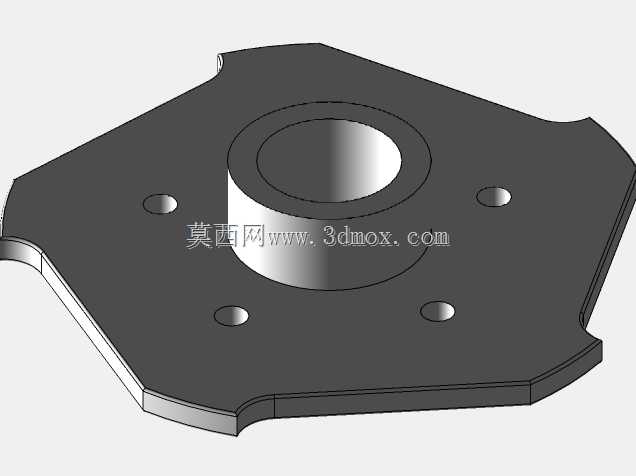

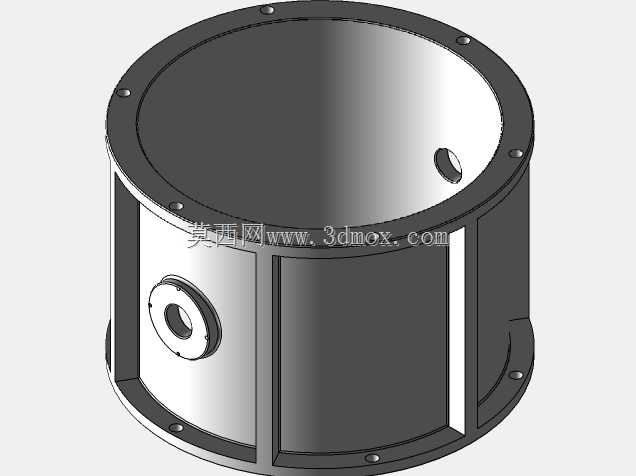

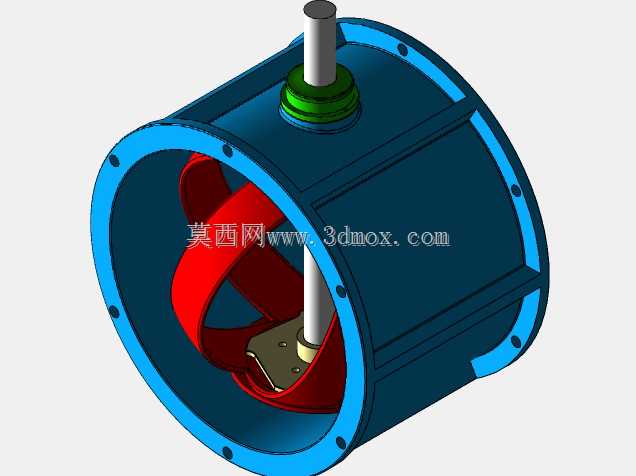

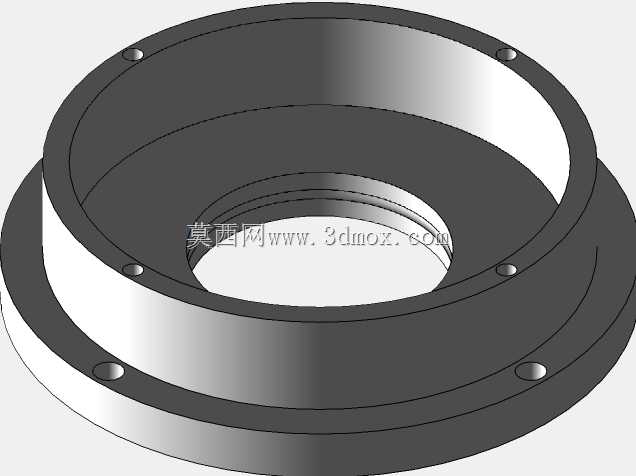

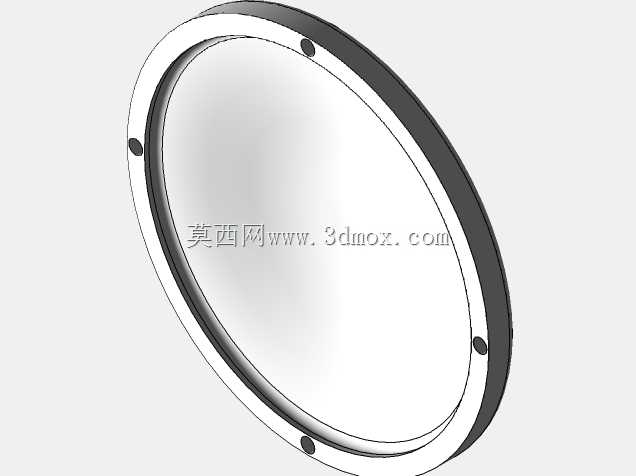

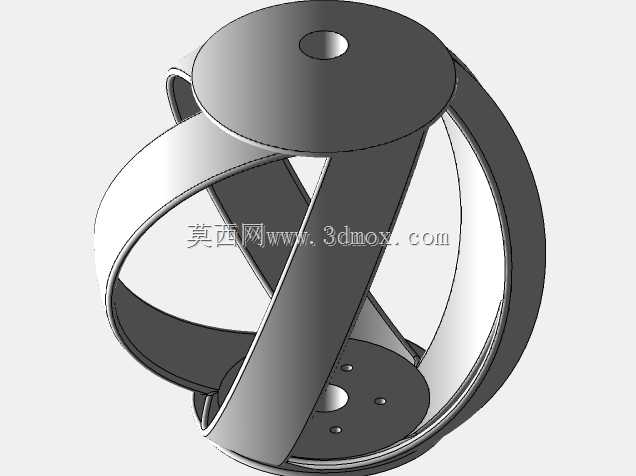

该球形涡轮装置主要应用于有压输水管道的余压能量回收场景，可适配市政供水干线、工业循环水管道、小型水力引流管线等布设场景，在不影响管道正常输水功能的前提下，将管道内流动水流的富余压能转化为旋转机械能，可外接小型发电模块为管道沿线的监测传感器、控制阀组提供低压供电，也可直接作为管道内流体驱动的搅拌、增压辅助动力源使用。装置整体采用筒式外壳结构，外壳两端设置带安装孔的法兰边，可直接与同管径的标准管道法兰对接安装，安装时无需对原有管线进行大规模改造，外壳的径向尺寸与对接管道外径保持一致，轴向长度控制在1.2倍管径范围内，不会额外占用过多管线布设空间，适配常规管道井、管廊的安装边界要求。内部核心的球形涡轮采用曲面扭曲叶片设计，叶片沿球形轮毂呈空间螺旋状排布，进水侧叶片导角匹配管道内水流的常规流向角度，可最大程度降低水流进入涡轮腔的冲击损失，水流冲击叶片后沿球形轮毂表面平滑导向流出，减少尾流涡旋带来的能量损耗，相比传统轴流式小涡轮，该球形结构的过流通道更顺畅，在低流速、小管径的管道场景下也能获得稳定的启动扭矩。涡轮的动力输出轴从壳体顶部的密封座穿出，密封座采用多层阶梯式密封结构，搭配耐磨轴套，可有效避免管道内压力水沿轴间隙渗漏，输出轴的伸出长度适配常规联轴器、微型发电机的安装尺寸，可直接对接后续能量转换模块。壳体内部设置有支撑筋板结构，在不阻挡过流通道的前提下提升壳体整体承压能力，可适配常规1.6MPa等级的供水管道压力要求，壳体与端边法兰采用一体化成型结构，减少拼接缝隙带来的泄漏风险。整体结构设计充分考虑管道安装的兼容性，内部涡轮的球形轮廓可适配不同流向的来水冲击，在管道内水流存在小幅紊流的工况下也能保持稳定的旋转输出，不会因为水流偏斜出现卡滞、输出扭矩波动过大的问题，适合在长距离输水管道的余压回收点位、偏远无供电区域的管线监测点位配套使用，无需额外外接动力源，仅依靠管道内自身水流即可持续输出动力，降低管线配套供电的布设成本。
