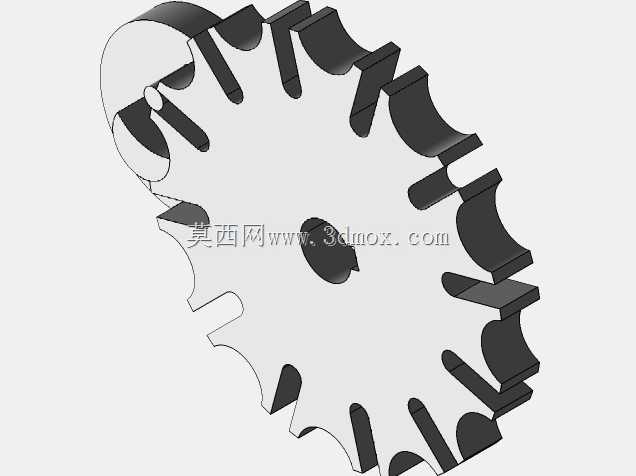

马尔他克鲁兹机构专用槽轮间歇传动构件

该构件是马尔他克鲁兹间歇传动机构的核心槽轮部件，主要应用于多工位自动化装配线、轻工包装机械、印刷设备的分度送料工位，以及专用机床的转位进给单元中，承担将主动拨盘的连续旋转运动转化为从动工位的周期性间歇转位动作的核心功能，可在高速运转工况下实现精准的定角度分度，保障多工位工序的同步衔接精度，避免工位错位引发的生产故障。从功能特性来看，该槽轮采用径向开口槽与凹锁止弧组合的结构设计，当主动拨盘的圆柱销未进入槽轮的径向槽时，槽轮的凹锁止弧会被拨盘的凸锁止弧完全卡合，此时槽轮保持静止锁止状态，不会出现溜转偏移；当圆柱销逐步切入径向槽时，锁止弧脱开，槽轮被圆柱销驱动完成定角度转动，待圆柱销脱离径向槽后，锁止弧再次卡合，槽轮回到静止状态，整个传动过程无刚性冲击，运转平稳性优于棘轮类间歇传动结构，分度精度可控制在±0.05°范围内，适配每分钟60-120次的间歇分度频次需求。在设计思路层面，该槽轮的径向槽采用等角度均匀分布布局，槽型轮廓为适配圆柱销运动轨迹的渐开线修形曲面，可有效降低圆柱销切入切出时的接触应力，减少长期运转带来的槽口磨损，延长构件使用寿命；中心位置设置带键槽的安装轴孔，可直接与输出传动轴通过平键实现周向固定，轴孔周边做加厚凸台处理，提升轴孔位置的结构强度，避免频繁启停带来的扭矩冲击导致轴孔开裂；槽轮的外轮廓锁止弧与槽口过渡位置做圆角倒钝处理，消除应力集中点，同时避免装配过程中锐边划伤操作人员。从安装边界与尺寸适配来看，该槽轮的轴向厚度可根据配套拨盘的安装间距做适配调整，外圆直径根据所需分度角的大小匹配设计，径向槽的深度与宽度严格对应配套圆柱销的直径参数，安装时需保证槽轮与主动拨盘的中心距精度，确保圆柱销切入径向槽时的间隙处于0.02-0.05mm的合理区间，既不会出现卡滞现象，也不会因间隙过大导致传动回差超标；锁止弧的配合间隙控制在0.01-0.03mm范围内，保障静止工位的锁止可靠性，不会因设备振动出现工位偏移。该构件可根据实际使用场景选用45号钢调质处理或工程塑料注塑成型，钢制构件适用于重载高速的工业生产设备，塑料构件适用于轻载低速的民用轻工设备，可覆盖绝大多数间歇分度传动的使用需求。
